Transient Earth Clamp | Proteksi Lonjakan Petir

LPI Transient Earth Clamp adalah solusi proteksi penting dalam sistem penangkal petir dan grounding modern, terutama untuk bangunan dan fasilitas yang memiliki banyak jalur pembumian. Pada saat terjadi sambaran petir atau transient surge, perbedaan potensial tanah (earth potential difference) dapat muncul secara tiba-tiba dan berbahaya. Kondisi inilah yang sering menjadi penyebab kerusakan peralatan, gangguan sistem, bahkan risiko keselamatan manusia. Di sinilah peran LPI Transient Earth Clamp (TEC-100) menjadi krusial, karena perangkat ini dirancang khusus untuk mengendalikan dan menyetarakan perbedaan potensial tanah hanya saat kondisi transient terjadi.

Apa Itu Transient Earth Clamp?

Transient Earth Clamp adalah perangkat proteksi grounding yang berfungsi mencegah terjadinya perbedaan potensial tanah antar sistem pembumian. Dalam praktik di lapangan, sebuah bangunan atau fasilitas sering memiliki lebih dari satu grounding system, seperti grounding penangkal petir, grounding listrik (PLN), dan grounding telekomunikasi atau data. Ketika sistem-sistem ini tidak berada pada potensial yang sama, risiko tegangan berbahaya sangat tinggi.

Earth potential difference sendiri adalah kondisi ketika dua atau lebih titik pembumian memiliki nilai tegangan yang berbeda pada saat tertentu, khususnya saat petir atau lonjakan arus besar masuk ke tanah. Perbedaan ini dapat memicu:

• Tegangan langkah (step voltage), yaitu beda potensial antara dua titik di permukaan tanah yang dapat membahayakan manusia atau hewan.
• Tegangan sentuh (touch voltage), yaitu tegangan yang muncul ketika seseorang menyentuh peralatan atau struktur logam yang terhubung ke grounding dengan potensial berbeda.

Pada sistem grounding konvensional tanpa equipotential bonding, masing-masing grounding bekerja sendiri-sendiri. Saat terjadi sambaran petir, arus besar akan mencari jalur dengan impedansi terendah, sehingga memunculkan lonjakan tegangan antar grounding. Inilah titik lemah yang sering luput dari perhatian, padahal dampaknya bisa sangat fatal bagi sistem listrik dan elektronik sensitif.

Prinsip Kerja LPI Transient Earth Clamp (TEC-100)

Keunggulan utama LPI Transient Earth Clamp (TEC-100) terletak pada prinsip kerjanya yang cerdas dan selektif. Perangkat ini tidak bekerja terus-menerus, melainkan hanya aktif saat dibutuhkan.

Secara teknis, prinsip kerjanya dapat diringkas sebagai berikut:

• Normal condition → open circuit
  Dalam kondisi normal, TEC-100 berada pada posisi rangkaian terbuka (open circuit). Artinya, tidak ada arus yang mengalir antar grounding, sehingga masing-masing sistem tetap independen dan tidak saling mengganggu.
• Kondisi transient → langsung konduksi
  Ketika terjadi lonjakan tegangan akibat petir atau transient surge, perbedaan potensial tanah meningkat secara cepat. Saat nilai ini melewati ambang tertentu, TEC-100 akan langsung berubah menjadi konduktif.
• Tegangan melewati breakdown → semua grounding diklem jadi satu
  Begitu tegangan mencapai nilai breakdown, TEC-100 akan “meng-clamp” seluruh grounding yang terhubung menjadi satu potensial yang sama. Proses ini terjadi sangat cepat, sehingga mencegah lonjakan tegangan berbahaya menyebar ke peralatan.
• Self-restoring device
  Setelah kondisi transient berakhir, TEC-100 secara otomatis kembali ke kondisi awal sebagai open circuit. Tidak diperlukan reset manual atau penggantian komponen, karena perangkat ini bersifat self-restoring dan dirancang untuk ribuan siklus operasi.

Seorang pakar proteksi petir internasional menyatakan, “Equipotential bonding yang bekerja hanya saat kondisi ekstrem adalah kunci untuk melindungi peralatan modern tanpa mengorbankan stabilitas sistem normal.” Pernyataan ini sejalan dengan filosofi desain TEC-100 yang hanya aktif ketika benar-benar diperlukan.

Fungsi Utama TEC-100 dalam Sistem Grounding

Dalam sistem proteksi petir dan kelistrikan modern, fungsi TEC-100 tidak dapat dipisahkan dari konsep equipotential bonding. Tujuan utamanya adalah memastikan seluruh sistem pembumian berada pada potensial yang sama saat terjadi kondisi berbahaya.

Equipotential bonding antar sistem grounding

TEC-100 dirancang untuk menghubungkan dan menyetarakan beberapa jenis grounding secara otomatis, antara lain:

• Grounding penangkal petir
  Jalur ini menerima arus petir langsung dari sistem eksternal seperti air terminal dan down conductor.
• Grounding listrik (PLN)
  Digunakan untuk sistem tenaga listrik internal, panel distribusi, dan peralatan daya.
• Grounding telekomunikasi & data
  Melindungi perangkat sensitif seperti server, BTS, sistem kontrol, dan jaringan komunikasi.

Dengan menghubungkan ketiga sistem ini saat kondisi transient, TEC-100 mencegah terjadinya lonjakan beda potensial yang dapat merusak isolasi, memicu flashover, atau menghancurkan komponen elektronik.

Mencegah lonjakan beda potensial

Salah satu query turunan yang sering muncul adalah “mengapa grounding tetap rusak meski nilai resistansi sudah rendah?” Jawabannya terletak pada perbedaan potensial antar grounding, bukan hanya nilai resistansi tunggal. TEC-100 bekerja pada aspek ini dengan menghilangkan perbedaan potensial secara instan.

Melindungi peralatan sensitif

Peralatan modern seperti PLC, server, inverter, dan sistem telekomunikasi sangat rentan terhadap transient surge. Dengan adanya TEC-100, lonjakan tegangan tidak lagi “melompat” melalui jalur peralatan, melainkan langsung disetarakan di level grounding. Seorang praktisi data center pernah menegaskan, “Sebagian besar kegagalan sistem bukan karena sambaran langsung, tetapi karena perbedaan potensial tanah yang tidak terkontrol.”

Dari sudut pandang desain proteksi petir internal, TEC-100 menjadi komponen penting yang melengkapi SPD (Surge Protection Device) dan sistem grounding konvensional. Kombinasi ini menciptakan proteksi berlapis yang lebih andal dan sesuai dengan kebutuhan bangunan modern.

Dengan memahami konsep, prinsip kerja, dan fungsi utamanya, jelas bahwa LPI Transient Earth Clamp bukan sekadar aksesori tambahan, melainkan elemen strategis dalam sistem grounding profesional yang mengutamakan keselamatan, keandalan, dan umur panjang peralatan LPI Transient Earth Clamp.

LPI Transient Earth Clamp dirancang sebagai perangkat teknis dengan spesifikasi tinggi untuk menjawab tantangan nyata di lapangan, khususnya pada sistem grounding modern yang harus menghadapi arus petir besar, transient surge, dan perbedaan potensial tanah yang kompleks. Pada bagian ini, pembahasan difokuskan pada detail spesifikasi teknis serta aplikasi nyata TEC-100 di berbagai sektor kritikal.

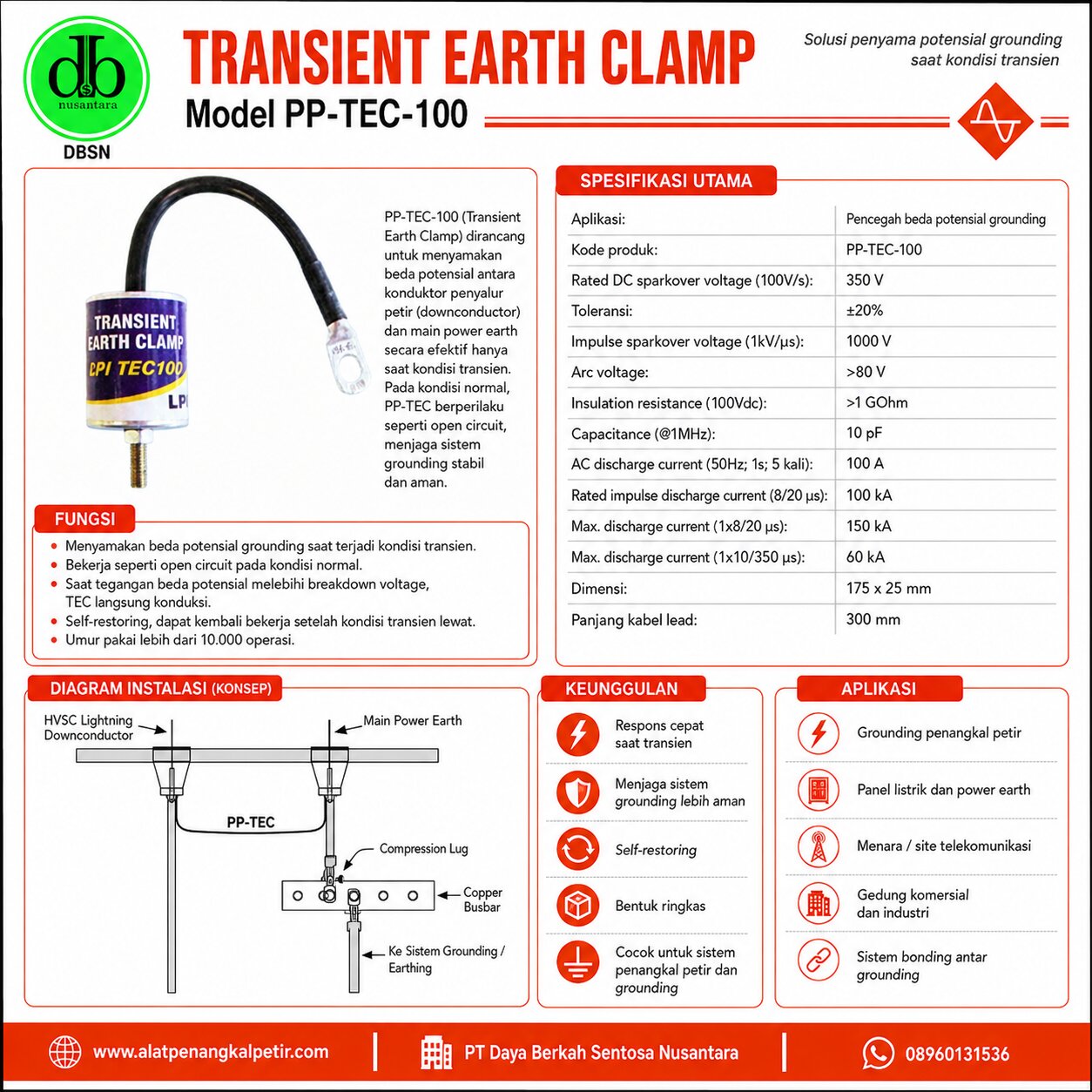

Spesifikasi Teknis LPI Transient Earth Clamp (TEC-100)

Sebagai perangkat proteksi equipotential bonding, LPI Transient Earth Clamp (TEC-100) dirancang dengan parameter teknis yang tidak hanya memenuhi kebutuhan teoritis, tetapi juga terbukti relevan untuk kondisi ekstrem di lapangan. Spesifikasi ini menjadi pembeda utama dibanding solusi grounding konvensional.

Spesifikasi Utama

Beberapa parameter kunci yang menentukan kinerja TEC-100 antara lain:

• Ordering code: TEC-100
• DC sparkover voltage (1 kV/s): 350 – 750 V
  Rentang ini memastikan TEC-100 tetap non-konduktif pada kondisi normal, namun responsif saat terjadi lonjakan tegangan berbahaya.
• Impulse sparkover voltage (1 kV/µs): < 1,5 kV
  Nilai ini menunjukkan kecepatan respon tinggi terhadap impuls petir dan switching surge.
• Insulation resistance (100 Vdc): > 1 GΩ
  Menjamin tidak adanya kebocoran arus pada kondisi operasi normal.
• Capacitance (1 MHz): 5 pF
  Kapasitansi sangat rendah ini penting untuk mencegah coupling noise pada sistem data dan telekomunikasi.
• Charge handling: 50 As
• Specific energy: 2500 kJ/Ω

Secara praktis, kombinasi parameter di atas menunjukkan bahwa TEC-100 tidak hanya berfungsi sebagai penghubung grounding, tetapi sebagai perangkat selektif yang bekerja presisi sesuai kondisi transient. Dalam banyak proyek, spesifikasi seperti ini justru lebih penting daripada sekadar nilai tahanan grounding yang rendah.

Kemampuan Arus Petir

Untuk menghadapi arus petir dengan karakteristik berbeda, TEC-100 memiliki kemampuan pelepasan arus yang sangat signifikan:

• Imax: 150 kA (8/20 µs)
• Iimp: 100 kA (10/350 µs)
• In: 75 kA (8/20 µs)

Nilai Iimp 10/350 µs secara khusus menunjukkan kesiapan TEC-100 menghadapi arus petir langsung dengan energi tinggi, bukan hanya surge induksi. Dalam praktik proteksi petir, parameter ini sering menjadi tolok ukur utama untuk aplikasi di gedung tinggi dan fasilitas vital.

Karakteristik Fisik & Mekanis

Dari sisi konstruksi, TEC-100 dirancang ringkas namun tangguh:

• Dimensi: 56 mm (L) × Ø45,2 mm
• Berat: ±320 gram
• Mounting: M8 stud dengan 200 mm flying lead dan lug Ø13 mm
• Suhu kerja: -40°C hingga +90°C
• Instalasi: Bisa direct buried

Ukuran yang kompak memudahkan integrasi pada earth bar, pit grounding, maupun sistem pembumian eksisting. Kemampuan direct buried juga menjadi nilai tambah, terutama untuk instalasi outdoor atau area dengan keterbatasan ruang. Dalam banyak kasus, perangkat kecil dengan performa tinggi seperti ini justru lebih disukai karena fleksibel dan minim modifikasi sistem.

Aplikasi TEC-100 pada Sistem Proteksi Petir & Listrik

Spesifikasi teknis di atas bukan sekadar angka, tetapi diterjemahkan langsung ke dalam aplikasi nyata di berbagai sektor yang memiliki risiko tinggi terhadap perbedaan potensial tanah.

Gedung Bertingkat

Pada gedung bertingkat, sistem grounding biasanya terpisah antara penangkal petir, sistem listrik, dan sistem utilitas lainnya. TEC-100 berperan sebagai pengaman saat terjadi sambaran petir, dengan menyetarakan potensial seluruh grounding sehingga tidak terjadi lonjakan tegangan internal. Dalam pengalaman lapangan, banyak kerusakan panel dan peralatan lift justru terjadi akibat beda potensial ini, bukan karena sambaran langsung.

Data Center & Ruang Server

Lingkungan data center menuntut stabilitas tegangan dan proteksi maksimum. TEC-100 membantu mencegah gangguan akibat transient surge yang masuk melalui jalur grounding. Kapasitansi rendah dan respon cepat menjadikannya ideal untuk melindungi server, storage, dan perangkat jaringan sensitif. Pada sistem ini, equipotential bonding bukan lagi opsional, melainkan kebutuhan mutlak.

BTS & Fasilitas Telekomunikasi

BTS dan site telekomunikasi sering berada di area terbuka dengan paparan petir tinggi. Multi-ground system hampir selalu digunakan, mulai dari grounding tower, shelter, hingga perangkat radio. TEC-100 memastikan semua sistem tersebut berada pada potensial yang sama saat kondisi ekstrem, sehingga meminimalkan downtime dan kerusakan perangkat.

Rumah Sakit

Di rumah sakit, risiko tidak hanya kerusakan alat, tetapi juga keselamatan pasien. Sistem seperti MRI, CT-Scan, dan peralatan ICU sangat sensitif terhadap lonjakan tegangan. Penggunaan TEC-100 pada sistem grounding membantu menjaga kontinuitas layanan dan keselamatan operasional, terutama saat badai petir.

Pabrik & Kawasan Industri

Pabrik dengan mesin berdaya besar, inverter, dan sistem kontrol otomatis rentan terhadap gangguan akibat perbedaan potensial tanah. TEC-100 sering dipasang sebagai bagian dari strategi proteksi petir internal, berdampingan dengan SPD dan grounding konvensional. Pendekatan ini terbukti lebih efektif dibanding hanya mengandalkan satu lapis proteksi.

Infrastruktur dengan Multi-Ground System

Pada infrastruktur kompleks seperti bandara, pelabuhan, dan fasilitas energi, keberadaan banyak sistem grounding adalah keniscayaan. TEC-100 berfungsi sebagai “penjaga terakhir” yang bekerja saat semua sistem menghadapi kondisi ekstrem secara bersamaan. Dalam konteks ini, penggunaan TEC-100 sering dianggap sebagai investasi kecil dibanding potensi kerugian akibat kegagalan sistem.

Dengan kombinasi spesifikasi teknis yang solid dan fleksibilitas aplikasi di berbagai sektor, LPI Transient Earth Clamp menjadi salah satu komponen penting dalam desain proteksi petir dan grounding modern yang berorientasi pada keandalan jangka panjang LPI Transient Earth Clamp.

LPI Transient Earth Clamp memegang peranan strategis pada tahap implementasi di lapangan, khususnya ketika sistem grounding harus diintegrasikan secara rapi, aman, dan sesuai standar proteksi petir modern. Pada bagian lanjutan ini, fokus diarahkan pada skema instalasi, integrasi antar sistem grounding, serta keunggulan TEC-100 dibanding metode konvensional yang masih banyak digunakan.

Skema Instalasi & Integrasi Grounding

Dalam sistem proteksi petir dan kelistrikan profesional, instalasi LPI Transient Earth Clamp (TEC-100) tidak dilakukan secara sembarangan. Posisi pemasangan menentukan efektivitas equipotential bonding dan kemampuan sistem dalam mengendalikan perbedaan potensial tanah saat terjadi transient surge.

Posisi Pemasangan TEC-100

Secara prinsip, TEC-100 dipasang di antara beberapa sistem grounding utama, yaitu:

• Lightning Protection Earth
  Grounding yang terhubung langsung dengan sistem penangkal petir eksternal (air terminal dan down conductor).
• Power Earth (Grounding Listrik/PLN)
  Grounding untuk panel distribusi, trafo, dan peralatan listrik utama.
• Telecom / Sensitive Equipment Earth
  Grounding khusus untuk perangkat sensitif seperti server, sistem kontrol, perangkat telekomunikasi, dan instrumentation.

Dengan konfigurasi ini, TEC-100 berfungsi sebagai penghubung selektif yang akan menyatukan ketiga sistem grounding tersebut hanya saat terjadi lonjakan tegangan. Pada kondisi normal, masing-masing grounding tetap bekerja independen tanpa saling mempengaruhi.

Koneksi ke Earth Bar atau Jaringan Grounding

Dari sisi instalasi mekanis, TEC-100 dikoneksikan ke earth bar atau langsung ke jaringan grounding menggunakan stud M8 dan flying lead yang sudah disediakan. Pendekatan ini memberikan fleksibilitas tinggi, baik untuk instalasi baru maupun retrofit pada sistem eksisting.

Dalam praktik, teknisi sering menghubungkan TEC-100 pada titik sentral grounding agar seluruh sistem memiliki jalur equipotential bonding yang efektif. Query turunan seperti “apakah TEC-100 harus dipasang di setiap grounding?” sering muncul, dan jawabannya bergantung pada kompleksitas sistem. Pada fasilitas dengan multi-ground system, satu atau beberapa TEC-100 dapat digunakan pada titik strategis untuk memastikan seluruh jaringan tetap aman.

Referensi Typical Installation

Skema typical installation pada datasheet menunjukkan TEC-100 dipasang sebagai jembatan antara Lightning Protection Earth dan Power/Telecom Earth. Ilustrasi ini menegaskan bahwa TEC-100 bukan pengganti grounding, melainkan pelengkap sistem yang bekerja saat kondisi ekstrem. Pendekatan ini sejalan dengan praktik internasional dalam desain proteksi petir internal dan eksternal.

Seorang konsultan proteksi petir menyatakan, “Kesalahan paling umum dalam instalasi grounding adalah menganggap semua grounding otomatis aman selama resistansinya rendah, padahal perbedaan potensial justru menjadi ancaman terbesar.” Pernyataan ini menegaskan pentingnya integrasi grounding yang benar dengan perangkat seperti TEC-100.

Keunggulan LPI TEC-100 Dibanding Metode Konvensional

Metode konvensional dalam mengatasi perbedaan potensial tanah biasanya mengandalkan pengikatan permanen antar grounding atau penggunaan konduktor bonding tetap. Meskipun terlihat sederhana, pendekatan ini memiliki sejumlah keterbatasan yang signifikan jika dibandingkan dengan TEC-100.

Aktif Hanya Saat Dibutuhkan

Salah satu keunggulan utama TEC-100 adalah sifatnya yang aktif hanya saat kondisi transient. Pada kondisi normal, perangkat ini berada dalam keadaan open circuit sehingga tidak mengganggu keseimbangan sistem grounding. Berbeda dengan bonding permanen yang selalu terhubung, TEC-100 menjaga stabilitas sistem tanpa menimbulkan arus sirkulasi yang tidak diinginkan.

Tidak Perlu Perawatan

TEC-100 dirancang sebagai perangkat maintenance-free. Tidak ada komponen mekanis yang bergerak atau bagian yang harus disetel ulang secara berkala. Setelah terpasang dengan benar, perangkat ini dapat bekerja secara otomatis tanpa intervensi tambahan. Dalam jangka panjang, hal ini mengurangi biaya operasional dan risiko human error.

Umur Pakai Lebih dari 10.000 Operasi

Dalam spesifikasi teknisnya, TEC-100 memiliki umur pakai lebih dari 10.000 siklus operasi. Angka ini menunjukkan ketahanan tinggi terhadap kondisi ekstrem yang berulang, terutama di wilayah dengan intensitas petir tinggi. Dibandingkan metode konvensional yang dapat mengalami degradasi konduktor atau sambungan, TEC-100 menawarkan keandalan jangka panjang.

Performa Tinggi untuk Arus Petir Besar

Kemampuan menangani arus petir hingga Iimp 100 kA (10/350 µs) menjadikan TEC-100 sangat relevan untuk aplikasi gedung tinggi, industri, dan infrastruktur kritikal. Metode bonding biasa sering tidak dirancang untuk menahan energi sebesar ini, sehingga berpotensi menjadi titik lemah sistem proteksi petir.

Cocok untuk Standar Proteksi Modern

Desain dan prinsip kerja TEC-100 selaras dengan standar proteksi petir modern yang menekankan integrasi antara proteksi eksternal, internal, dan sistem grounding. Dalam banyak proyek internasional, penggunaan transient earth clamp sudah menjadi bagian dari best practice, bukan lagi opsi tambahan.

Unique Selling Point (USP) LPI TEC-100

Jika dirangkum dari sisi teknis dan aplikasi, LPI Transient Earth Clamp memiliki sejumlah unique selling point yang membedakannya dari solusi lain di pasaran:

• Self-restoring & maintenance-free
  Setelah bekerja saat kondisi transient, perangkat otomatis kembali ke kondisi normal tanpa reset manual.
• Kapasitas arus petir sangat tinggi
  Mampu menangani arus petir besar dengan profil 8/20 µs dan 10/350 µs.
• Cocok untuk sistem grounding kompleks
  Ideal untuk fasilitas dengan multi-ground system seperti data center, rumah sakit, dan industri.
• Produk industri kelas internasional
  Dikembangkan oleh LPI dengan reputasi global di bidang proteksi petir dan surge protection.

Seorang praktisi kelistrikan industri pernah mengungkapkan, “Investasi pada perangkat grounding yang tepat sering kali jauh lebih kecil dibanding kerugian akibat downtime dan kerusakan peralatan.” Pernyataan ini mencerminkan nilai strategis TEC-100 sebagai bagian dari desain proteksi petir yang matang.

Dengan pendekatan instalasi yang tepat, integrasi grounding yang benar, serta keunggulan teknis yang jelas dibanding metode konvensional, LPI Transient Earth Clamp menjadi solusi yang relevan untuk menjawab tantangan proteksi petir dan perbedaan potensial tanah pada era infrastruktur modern LPI Transient Earth Clamp.
