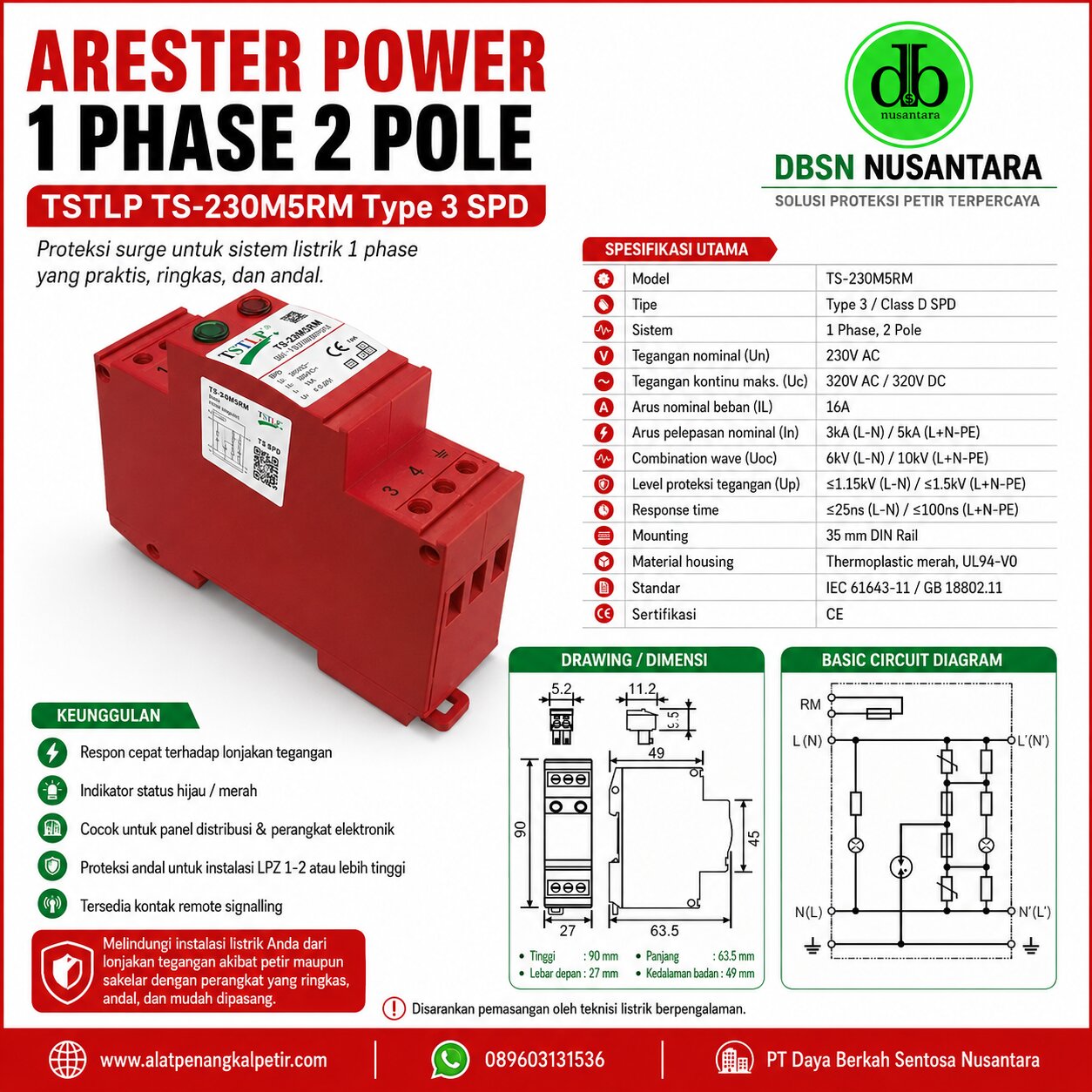

ARESTER POWER UNTUK 1 PHASE 2 phole
Peralatan sistem proteksi surge petir sesuai standart IEC 61643-11 / GB 18802.11 dengan sistem installasi dan proteksi peralatan elektronik dari kerusakan surger arus petir dengan menggunakan sistem proteksi device class D 1 phase untuk proteksi power supply sehingga sistem akan terproteksi untuk jaringan petir.
Beberapa produk untuk sistem
♦ Technical Data
| Model Number | TS-230M5RM | TS-120M5RM | TS-60M5RM | TS-48M2RM | TS-24M2RM | |
| Normal a.c. Voltage | Un | 230V | 120V | 60V | 48V | 24V |
| Rated voltage (max.a.c. continuous voltage) | Uc | 320V | 150V | 75V | 60V | 30V |
| Rated voltage (max.d.c. continuous voltage) | Uc | 320V | 150V | 75V | 60V | 30V |
| Normal Current | IL | 16A | 16A | 16A | 16A | 16A |
| Nominal discharge current (8/20, L-N) | In | 3KA | 2.5KA | 2.5KA | 1KA | 1KA |
| Nominal discharge current (8/20, L+N-PE) | In | 5KA | 5KA | 5KA | 2KA | 2KA |
| Combination wave (L-N) | Uoc | 6KV | 6KV | 6KV | 2KV | 2KV |
| Combination wave (L+N-PE) | Uoc | 10KV | 10KV | 10KV | 4KV | 4KV |
| Voltage protection level(L-N) | Up | ≤1.15KV | ≤0.7KV | ≤0.5KV | ≤0.35KV | ≤0.2KV |
| Voltage protection level(L+N-PE) | Up | ≤1.5KV | ≤1.1KV | ≤0.85KV | ≤0.85KV | ≤0.85KV |
| Response time | tA | ≤25ns (L-N); ≤100ns(L+N-PE) | ||||
| Max. back up fuse | 16A gL/gG | |||||
| Operating temperature range | Tu | -40°C…+80°C | ||||
| Short-circuit withstand capability at max.backup fuse | 6KArms | |||||
| Relative humidity: | ≤95% (25°C) | |||||
| Cross-sectional area | 0.5mm2 ~ 6mm2 solid / 4mm2 flexible | |||||
| Mounting on | 35mm2 DIN rail | |||||
| Enclosure material | Red thermoplastic, UL94-V0 | |||||
| Standards | IEC 61643-11; GB 18802.11 | |||||
| Type of remote signalling contact | Break contact | |||||
| Switching capacity | UN/IN | AC:250V/0.5A DC:250V/0.1A,125V/0.2A,75V/0.5A | ||||
| Cross-sectional area for remote signalling contact | Max. 1.5mm2 solid / flexible | |||||
| Certification | CE (LVD, EMC) | |||||
Intruksi pemasangan
- Integrasi sistem konsep area distribusi pada proteksi peralatan elektronik dengan mengkondisian area distribusi atau zona terdekat dengan alat.
- Sistem sekering harus di gunakan proteksi arus petir untuk memberi keyakinan pada arus petir pada proteksi double. Sistem ini sebagai fungsi :
- Kapasitas fuse lebih besar dari SPD
- Di bawah status maksimal power supply dan ada close circuit arus dan diskonek apabila terjadi overload
- Kerjakan no 1 dan 2 sehingga terjadi proteksi maksimal SPD tersebut
Proses pemasangan
- Di perlukan mounting tipe 3 SPD 3mm DIN rail
- Terkoneksi kabel 4 mm2 atau lebih dengan wiring yang bagus
- Kalau butuh remote bisa menggunakan terminal 1 dan 2
- Setelah itu ada switch mcb pada saat indikasi lampu masih hijau berarti masih normal
♦ INSTALLATION DIAGRAM
Peringatan :
- Pemasangan harus di lakukan oleh tenaga ahli
- Pemasangan pada kondisi power off
- Pentanahan di bawah 1 ohm
