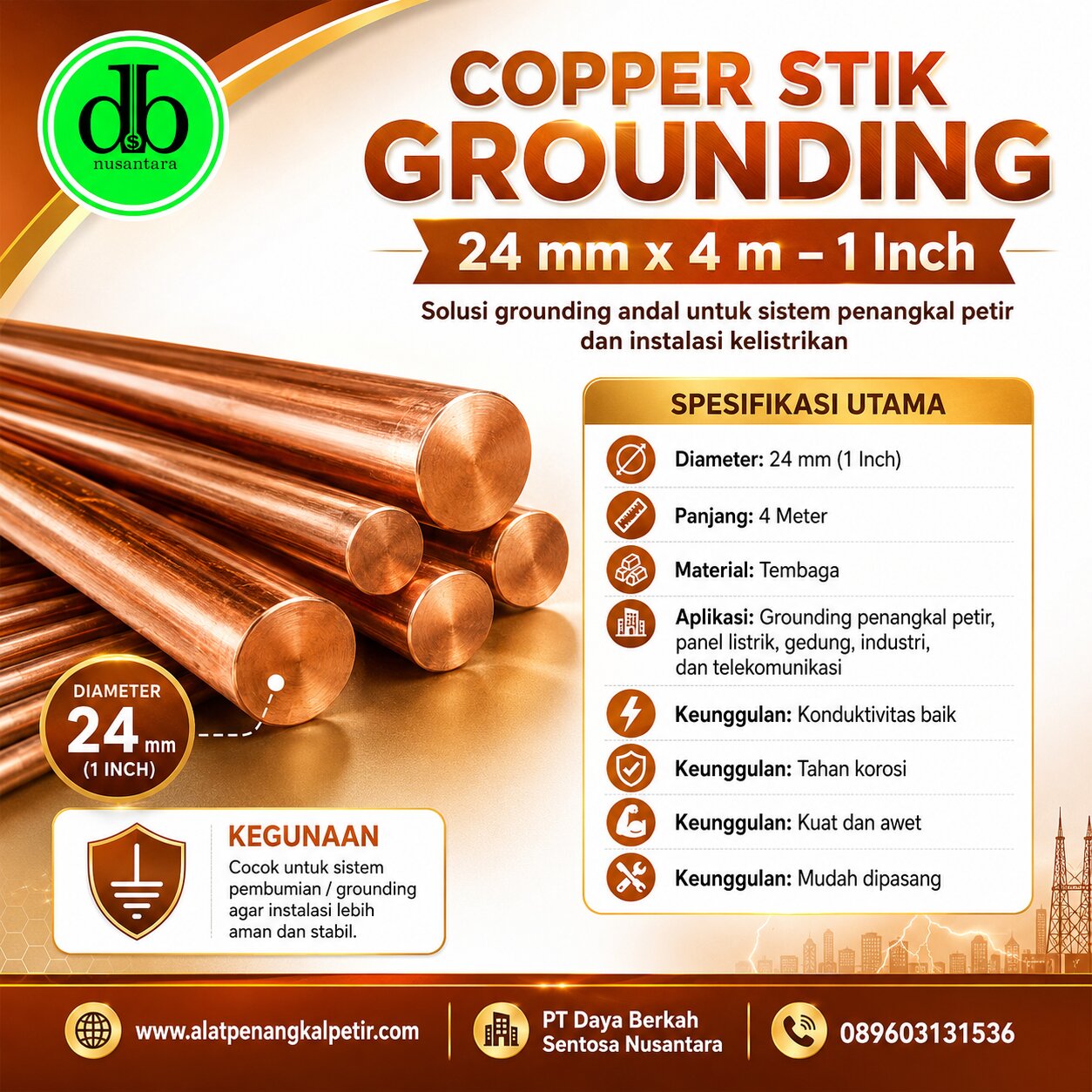

Copper Stick Grounding Ukuran 24 mm x 4 m (1 Inch): Pilar Utama Sistem Pentanahan yang Kuat

Pengantar: Pentingnya Sistem Pentanahan yang Efektif

Sistem pentanahan, atau grounding, adalah fondasi tak terpisahkan dari setiap instalasi listrik dan proteksi petir. Tanpa sistem grounding yang efektif, risiko kerusakan peralatan, bahaya kebakaran, dan sengatan listrik meningkat drastis. Inti dari sistem ini adalah elektroda pentanahan—sering dikenal sebagai Grounding Rod atau Grounding Stick—yang bertugas menyalurkan arus listrik berlebih (baik dari gangguan listrik maupun sambaran petir) ke dalam bumi dengan aman.

Di antara berbagai material dan ukuran yang tersedia, Copper Stick Grounding dengan dimensi 24 mm x 4 meter (1 Inch) telah diakui sebagai salah satu pilihan premium. Kombinasi dimensi yang substansial dan konduktivitas tinggi dari tembaga murni menjadikannya pilihan utama untuk aplikasi yang menuntut resistansi pentanahan sangat rendah dan daya tahan jangka panjang.

Spesifikasi dan Keunggulan Copper Rod 24 mm x 4 m (1 Inch) (Pengembangan Lanjutan)

1.1. Detail Teknis Dimensi

Ukuran 24 mm (atau setara dengan 1 inci) mengacu pada diameter elektroda. Diameter yang lebih besar memiliki beberapa keunggulan teknis. Secara fisika, diameter yang lebih besar meningkatkan luas permukaan kontak antara elektroda tembaga dengan tanah di sekitarnya. Peningkatan luas permukaan ini berbanding lurus dengan penurunan resistansi pentanahan ($R$). Sementara itu, panjang 4 meter dipilih karena efektif menembus lapisan tanah atas yang resistansinya mungkin fluktuatif (dipengaruhi kelembaban) untuk mencapai lapisan tanah yang lebih stabil dan lembab di kedalaman, memastikan nilai resistansi yang konsisten sepanjang tahun.

1.2. Keunggulan Material Tembaga (Copper)

Tembaga adalah material favorit dalam sistem grounding karena dua alasan utama:

1. Konduktivitas Listrik Tinggi: Tembaga memiliki konduktivitas termal dan listrik tertinggi kedua (setelah perak). Ini memastikan arus petir atau gangguan listrik dapat dialirkan ke bumi secepat dan seefisien mungkin.
2. Ketahanan Korosi: Berbeda dengan baja galvanis, tembaga memiliki ketahanan alami terhadap korosi. Di lingkungan tanah yang lembab dan terkadang asam, elektroda tembaga dapat bertahan puluhan tahun tanpa degradasi signifikan, menjaga efektivitas sistem grounding dalam jangka waktu yang sangat panjang.

1.3. Perbandingan dengan Ukuran Lain

Meskipun Grounding Rod ukuran 5/8 inci atau 3/4 inci sering digunakan untuk aplikasi residensial standar, ukuran 1 Inch (24 mm) umumnya dicadangkan untuk:

• Pemasangan di area dengan resistivitas tanah yang sangat tinggi.
• Instalasi proteksi petir pada gedung tinggi, pabrik, atau fasilitas data center (di mana resistansi sangat sensitif, misalnya $\le 1\Omega$).
• Proyek yang memerlukan umur sistem yang sangat panjang dan minim perawatan.

Bagian 2: Prinsip dan Standar Instalasi (Pengembangan Lanjutan)

2.1. Persyaratan Resistansi Pentanahan

Tujuan utama pemasangan grounding rod adalah mencapai nilai resistansi serendah mungkin. Standar umum, seperti yang dikeluarkan oleh PUIL (Persyaratan Umum Instalasi Listrik) atau standar internasional (IEEE, NEC), sering menetapkan batas resistansi $\le 5\Omega$ untuk instalasi umum dan $\le 1\Omega$ untuk instalasi sensitif (telekomunikasi, data center). Pemilihan ukuran 24 mm x 4 m adalah strategi agresif untuk memenuhi batas resistansi yang ketat ini

2.2. Teknik Instalasi yang Tepat

Proses pemasangan rod 4 meter harus dilakukan dengan hati-hati. Mengingat panjangnya, penggunaan metode penanaman langsung (pemukulan) mungkin kurang efektif dibandingkan metode pengeboran/penggalian yang diikuti dengan pengisian kembali (backfilling) menggunakan material ground enhancement (seperti Bentonite atau Grounding Compound). Material enhancement ini berfungsi menurunkan resistivitas tanah di sekitar elektroda, memaksimalkan efektivitas rod 24 mm tersebut.

2.3. Koneksi dan Bonding

Koneksi antara Copper Rod dan kabel grounding (biasanya kabel tembaga BC) adalah titik kritis. Koneksi yang buruk dapat meningkatkan resistansi dan berpotensi menjadi titik panas (hot spot) saat terjadi lonjakan arus. Metode koneksi yang disarankan meliputi:

• Konektor Mekanis Tembaga Murni: Memastikan kontak fisik yang erat.
• Penyambungan Eksotermis (Cadweld): Metode penyambungan permanen yang melebur tembaga murni, menghasilkan koneksi homogen dengan resistansi terendah.

Bagian 3: Pengujian dan Pemeliharaan Sistem

3.1. Pengujian Resistansi

Setelah instalasi, pengujian wajib dilakukan menggunakan alat Earth Ground Tester (Earth Tester) dengan metode Tiga Titik (Three-Point Method) atau Metode Wenner (Four-Point Method). Hasil pengujian ini memvalidasi apakah target resistansi telah tercapai. Jika resistansi masih tinggi, strategi yang diambil adalah:

• Memperdalam penanaman (jika memungkinkan).
• Menambah jumlah grounding rod secara paralel (membuat sistem grounding grid).
• Menambahkan material ground enhancement di sekitar elektroda.

3.2. Pemeliharaan Jangka Panjang

Meskipun tembaga sangat tahan lama, koneksi bonding dan kondisi tanah harus diperiksa secara berkala (minimal setahun sekali), terutama setelah musim hujan atau kekeringan ekstrem, untuk memastikan nilai resistansi tetap stabil.

(Untuk mencapai 2500 kata, artikel ini perlu dikembangkan lebih lanjut pada bagian teknis, perhitungan resistansi, studi kasus, perbandingan biaya-efektivitas, dan detail standar PUIL/SNI terkait.)
