Penangkal Petir Bakiral Alfa SJ Radius 180: Solusi Proteksi Aktif untuk Bangunan Skala Besar
Deskripsi singkat: Bakiral Alfa SJ Radius 180 adalah penangkal petir aktif (ESE) dengan radius proteksi hingga 180 m. Artikel ini memandu Anda memahami cara kerja, spesifikasi teknis, simulasi radius, pemasangan, studi kasus, biaya & ROI, serta tips memilih vendor resmi untuk bandara, pelabuhan, gudang, rumah sakit, lapangan golf, dan gedung tinggi.
Mengapa Proteksi Petir Radius Besar Penting?
Sambaran petir mengancam struktur dan perangkat elektronik sensitif. Pada area luas seperti bandara, pelabuhan, gudang, dan kampus RS, perlindungan efisien perlu radius besar agar jumlah terminal minimal namun cakupan maksimal. Di sinilah Bakiral Alfa SJ Radius 180 relevan: satu unit bisa mengamankan area luas dengan biaya total kepemilikan yang lebih rendah.
Apa Itu Bakiral Alfa SJ Radius 180 & Bagaimana Cara Kerjanya?
Teknologi: Early Streamer Emission (ESE) mempercepat emisi muatan (ΔT) sehingga sambaran tertarik ke terminal lebih cepat dibanding struktur sekitar, lalu dialirkan ke downconductor dan grounding.
- Langkah kerja: muatan awan terbentuk → Alfa SJ memicu streamer lebih awal → sambaran diarahkan ke ujung terminal → arus disalurkan ke tanah dengan aman.
- Dampak: radius proteksi meningkat hingga 180 m; jumlah terminal di proyek berskala besar jadi lebih sedikit.
Spesifikasi Teknis Bakiral Alfa SJ Radius 180
| Parameter | Nilai | Keterangan |
|---|---|---|
| Model | Alfa SJ Radius 180 | Seri ESE Bakiral |
| Radius Proteksi Maks. | 180 m | ΔT tinggi (sesuai NFC 17-102) |
| Material | Stainless Steel 316 | Anti korosi, iklim pesisir |
| Arus Sambaran | hingga 200 kA | Gelombang 10/350 µs |
| Tegangan Tahan | > 200 kV | Uji laboratorium |
| Sertifikasi | IEC 62305, NFC 17-102, NFPA 780 | Standar internasional |
| Suhu Operasi | –40 °C s/d +85 °C | Lingkungan berat |
| Garansi | 10 tahun | Vendor resmi |
Simulasi Radius Proteksi (Tinggi vs Cakupan)
Perkiraan cakupan berdasarkan pemasangan terminal di atas titik tertinggi struktur (metode IEC 62305 + pendekatan radius ESE).
| Tinggi Terminal | Radius Proteksi | Luas Terlindungi (≈πr²) |
|---|---|---|
| 3 m | 90 m | ≈ 25.000 m² |
| 5 m | 120 m | ≈ 45.000 m² |
| 7 m | 150 m | ≈ 70.000 m² |
| 10 m | 180 m | ≈ 101.000 m² |
*Nilai bersifat ilustratif. Validasi akhir memerlukan simulasi lokasi dan audit risiko IEC 62305-2.
Keunggulan Dibanding Sistem Konvensional
| Aspek | Bakiral Alfa SJ Radius 180 | Batang Franklin Konvensional |
|---|---|---|
| Teknologi | ESE (aktif) | Pasif |
| Radius Proteksi | hingga 180 m | 20–30 m |
| Jumlah Terminal | Lebih sedikit | Lebih banyak |
| Material | SS316 | Galvanis/baja biasa |
| Umur Operasional | 15–20 tahun | 5–10 tahun |
| ROI | < 3 tahun | > 5 tahun |
Cara Pemasangan Sesuai IEC 62305
- Audit risiko petir (IEC 62305-2) untuk menentukan LPS Level.
- Penentuan titik puncak — pasang Alfa SJ minimum 5 m di atas titik tertinggi struktur.
- Tiang & dudukan stainless; pastikan vertikal & stabil.
- Downconductor tembaga 50 mm² atau SS tape 25×3 mm dengan rute lurus.
- Grounding bernilai < 5 Ω; gunakan mesh/rod tambahan bila perlu.
- Pengujian kontinuitas, impedansi, dan dokumentasi foto (commissioning report).
Studi Kasus: Bandara & Gudang Logistik
Lokasi: Terminal Kargo Bandara • Tantangan: area luas, struktur tinggi, peralatan sensitif. Solusi: 3 unit Alfa SJ 180 di puncak atap utama, jaringan grounding mesh hingga 3,8 Ω. Hasil: proteksi area ≈ 90.000 m², nol insiden surge signifikan selama 2 musim hujan, efisiensi biaya 65% dibanding sistem konvensional multi-rod.
Estimasi Biaya & ROI
| Komponen | Estimasi Biaya |
|---|---|
| Alfa SJ Radius 180 | Rp 35–45 juta |
| Tiang & Bracket | Rp 5 juta |
| Downconductor & Klem | Rp 2 juta |
| Grounding System | Rp 3 juta |
| Instalasi & Testing | Rp 5 juta |
| Total Sistem | Rp 50–60 juta |
ROI cepat: potensi kerugian yang dihindari (panel, UPS, jaringan, downtime) bisa ratusan juta → balik modal < 6 bulan.
Perawatan & Inspeksi Tahunan
- Visual (6 bulan): posisi, karat, baut.
- Elektrikal (1 tahun): kontinuitas & nilai grounding (< 5 Ω).
- Komprehensif (3 tahun): audit ulang coverage & laporan digital.
Ganti/servis jika ujung terminal aus, koneksi longgar, atau nilai tanah > 10 Ω.
Memilih Vendor Resmi Bakiral Alfa SJ 180
- Sertifikasi & COA produk, batch/serial tracking.
- Dokumentasi commissioning (foto, hasil uji, nilai tanah).
- Garansi 10 tahun terminal, 1 tahun instalasi.
- Referensi proyek (bandara, RS, gudang).
Kutipan ahli: “Terminal ESE seperti Bakiral Alfa SJ mempercepat emisi muatan sehingga lintasan ionisasi terbentuk lebih awal. Ini memperluas zona proteksi dibanding terminal pasif, dengan syarat integrasi ke downconductor dan grounding memenuhi IEC 62305.”
Insight penulis: Di proyek besar, kegagalan proteksi sering terjadi karena area cakupan yang sempit. Setelah migrasi ke Alfa SJ 180, jumlah terminal menurun, jalur instalasi lebih rapi, dan biaya total turun. Kombinasi audit risiko IEC 62305-2, pemasangan presisi, serta perawatan terjadwal menghasilkan performa stabil musim hujan demi musim hujan.
FAQ: Alfa SJ Radius 180
Apakah 1 unit bisa melindungi seluruh gudang?
Tergantung tinggi terminal dan geometri atap. Lakukan simulasi radius; untuk atap sangat luas, biasanya butuh beberapa unit.
Standar apa yang dirujuk?
IEC 62305 (umum proteksi petir), NFC 17-102 (ESE), dan praktik NFPA 780.
Bagaimana jika nilai tanah saya > 5 Ω?
Tingkatkan grounding: tambah rod, gunakan bentonit/kimia, atau buat mesh lebih rapat hingga tercapai < 5 Ω.
Siap Lindungi Fasilitas Anda dengan Radius 180 m?
Tim kami membantu audit risiko IEC 62305, simulasi radius, desain instalasi, hingga commissioning berstandar. Jadwalkan sesi konsultasi gratis.

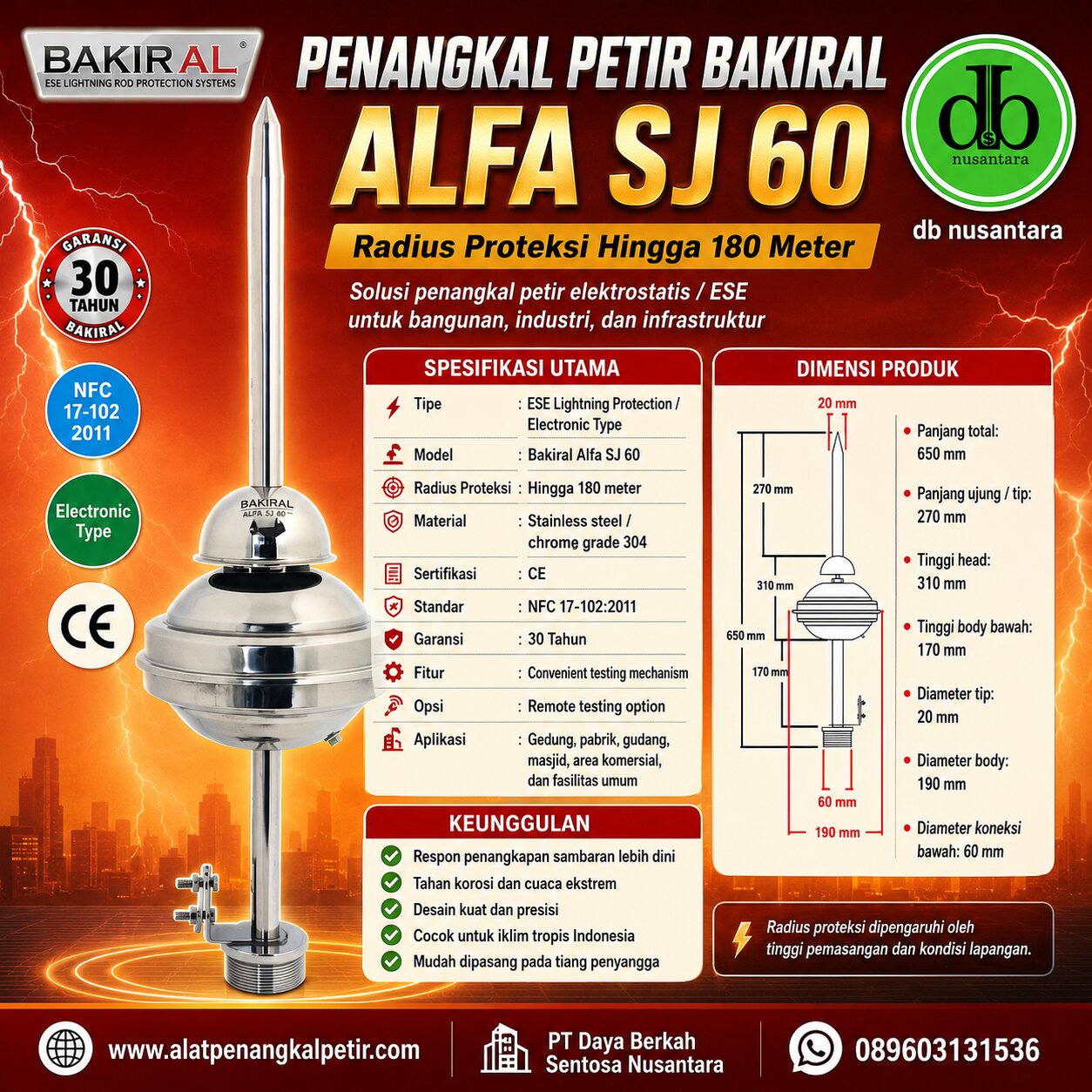

Penangkal Petir Bakiral Alfa SJ Radius 180 – 200 Meter – Made In Turky
Penangkal Petir Bakiral adalah penangkal petir elektrostastik buatan Turkey dengan bekerja tanpa adanya beda muatan di awan sehingga bisa menjadi objek sambaran petir dengan area proteksi sejauh 100 meter dengan standart proteksi berbagai level. Kami mendesain untuk sistem ini sesuai dengan kapasitas kami sebagai kontraktor untuk di pasang di atas gedung dan juga di lokasi tertentu. Beberapa standart Bakiral antara lain :
- Menggunakan teknologi Early Streamer
- Standart produk Eropa
- Standart NFC 17-102
- Sertifkat ISO 9001
Beberapa spesifikasi teknik air terminal Bakiral
- Teknologi Early Streamer Emmision ( ESE )
- Material Stainless steel
- Radius proteksi 100 – 120 meter
- Berat 7 kg
Kegunaan Penangkal Petir Bakiral
Alat anti petir ini berguna untuk melindungi bangunan atau area dari sambaran petir secara langsung dan bekerja secara elektrostastik karena adanya beda muatan di awan.
- 1 unit head terminal radius 180 meter
- 1 lembar sertifikat ke aslian
- 1 lembar manual book
- 1 dus original box
DBSN menjadi pelopor energi terbarukan juga menjadi sistem distributor untuk penangkal petir dengan berbagai produk – produk grounding sistem dengan berbagai sistem yang lengkap juga sangat aplikasi dan bisa kita definisikan antara lain produk penangkal petir modern dan lampu tenaga surya.
Dalam grounding tersebut di beri juga plat untuk sebagai terminal dari rod grounding ke dalam sistem yang bisa kami desain untuk pengecekan grounding sistem. Kami juga menggunakan semua kondisi untuk penggunaan UPS dalam pelaksanaan grounding sistem dan kami desain sangat sesuai standart Internasional.
