⚡ Kabel NYA 25 mm: Spesifikasi, Fungsi, dan Panduan Instalasi Lengkap

🏗️ Pendahuluan

Dalam dunia kelistrikan, pemilihan kabel memegang peran penting untuk menjamin keamanan, efisiensi, dan kestabilan arus listrik. Salah satu jenis kabel yang paling banyak digunakan untuk instalasi tetap, terutama di proyek industri, rumah sakit, bandara, pelabuhan, dan gedung tinggi, adalah Kabel NYA 25 mm.

Kabel ini memiliki penampang konduktor 25 mm², biasanya berbahan tembaga murni, dan dilapisi isolasi PVC untuk melindungi dari risiko korsleting dan kerusakan mekanik. Ukuran 25 mm ini masuk kategori kabel besar — cocok untuk jalur distribusi utama (feeder) dengan arus tinggi.

Artikel ini akan mengupas tuntas mulai dari definisi, struktur, kapasitas arus, cara memilih, hingga panduan instalasi dan perawatannya.
Khusus bagi pelaku industri dan teknisi, informasi ini penting agar sistem listrik bekerja optimal, aman, dan memenuhi standar SNI serta IEC 60228.

⚙️ Apa Itu Kabel NYA 25 mm dan Bagaimana Strukturnya?

🔍 Definisi

Kabel NYA adalah jenis kabel berinti tunggal (single core) dengan konduktor tembaga yang dilapisi isolasi PVC (Polyvinyl Chloride).
Huruf “NYA” memiliki arti:

• N: Kabel dengan isolasi PVC
• Y: Lapisan isolasi PVC tunggal
• A: Konduktor dari tembaga padat

Kabel NYA 25 mm berarti kabel ini memiliki luas penampang 25 mm², yang menentukan kapasitas arus listrik maksimum yang dapat dialirkan dengan aman.

🧱 Struktur Utama

1. Konduktor: Tembaga murni (Cu) diameter ±5,6 mm.
2. Isolasi: PVC (tebal 1,2–1,5 mm).
3. Penampang total: ±8,5 mm.
4. Warna Isolasi: Merah, biru, kuning, hitam, hijau-kuning (grounding).

⚡ Kapasitas Arus & Tegangan

💡 Catatan:
Tahanan rendah berarti arus bisa mengalir lancar tanpa panas berlebih. Sangat cocok untuk jalur distribusi daya utama.

🏢 Apakah Kabel NYA 25 mm Cocok untuk Industri & Bangunan Tinggi?

Ya. Kabel NYA 25 mm adalah pilihan ideal untuk proyek dengan beban menengah hingga tinggi.

🔧 Aplikasi Umum:

• Jalur distribusi utama panel listrik (feeder line).
• Sambungan ke motor listrik, pompa, genset.
• Panel distribusi utama (MDP → SDP).

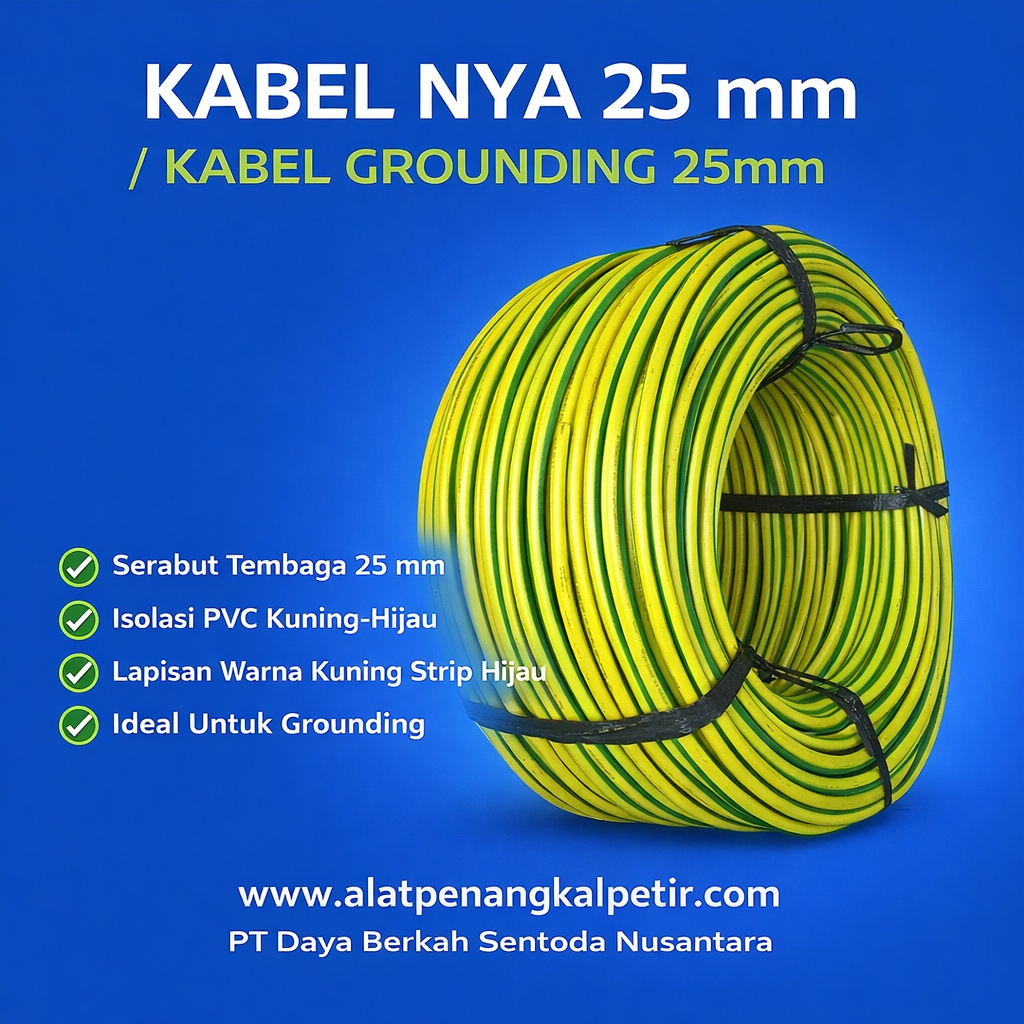

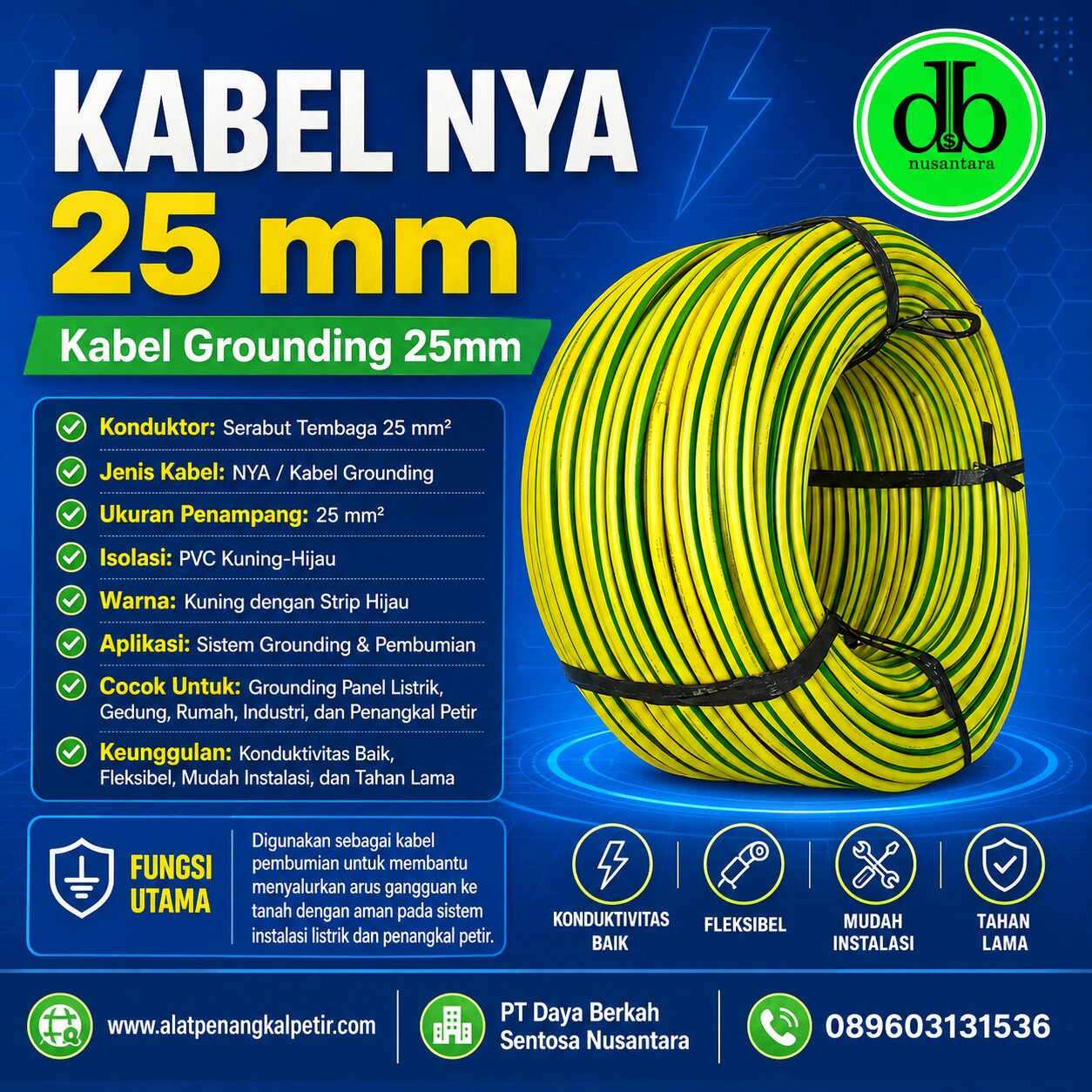

• Sistem grounding (jika digunakan kabel warna hijau-kuning).

⚠️ Masalah Umum:

Kabel kecil (≤10 mm²) sering digunakan untuk menekan biaya, padahal:

• Tidak mampu menyalurkan arus beban besar.
• Menyebabkan penurunan tegangan (voltage drop) signifikan.
• Menghasilkan panas berlebih → mempercepat degradasi isolasi.

✅ Solusi:

Gunakan kabel NYA 25 mm untuk:

• Jalur >30 meter, arus >80 A, atau daya >18 kW.
• Beban besar seperti motor 3 phase, sistem HVAC, lift, dll.

📈 Contoh:

Untuk arus 100 A, kabel NYA 25 mm memiliki margin keamanan ±20%. Artinya, kabel tidak bekerja mendekati batas termal dan lebih tahan lama.

🧰 Bagaimana Memilih Kabel NYA 25 mm yang Berkualitas?

Tidak semua kabel NYA 25 mm memiliki kualitas yang sama.
Berikut panduan memilih agar terhindar dari produk abal-abal.

🔍 1. Pastikan Material Tembaga Murni

• Konduktor harus berwarna merah mengkilap.
• Kabel palsu kadang menggunakan campuran alumunium → mudah patah, tahanan tinggi.

🧾 2. Cek Standar & Sertifikasi

Pastikan kabel telah memenuhi:

• SNI 04-6629.3-2006 (Kabel Listrik PVC)
• IEC 60228 (Class 1 – solid copper)
• Label produsen jelas: ukuran, tanggal produksi, batch, logo SNI.

🔍 3. Ukur Diameter Aktual

• Diameter inti ±5,6 mm untuk 25 mm².
• Jika di bawah itu, berarti penampang lebih kecil → kapasitas arus berkurang.

🧪 4. Uji Tahanan Listrik

• Gunakan ohmmeter → nilai ≤ 0,727 Ω/km (standar 25 mm²).

📦 5. Kemasan & Label

• Gulungan 100 meter / coil.
• Label: ukuran, merek, SNI, warna isolasi, panjang.

⚠️ Hindari produk tanpa label atau tidak ada COA (Certificate of Analysis).

🪛 Bagaimana Cara Memasang Kabel NYA 25 mm dengan Benar?

Instalasi yang salah dapat menimbulkan korsleting, panas, atau gagal arus.
Berikut panduan teknis sesuai SNI & PUIL (Peraturan Umum Instalasi Listrik).

Langkah Instalasi:

1. Persiapan Jalur:
   • Gunakan pipa PVC / conduit jika di tembok atau plafon.
   • Gunakan duct / tray jika di industri.
2. Penarikan Kabel:
   • Hindari tarikan berlebihan.
   • Radius belokan min. 6x diameter kabel (~50 mm).
3. Penyambungan:
   • Gunakan konektor / lug crimping.
   • Pastikan sambungan kencang & dilapisi isolasi tambahan.
4. Pemasangan ke Panel:
   • Gunakan busbar atau terminal block.
   • Kencangkan baut sesuai torsi standar.
5. Uji Akhir:
   • Uji kontinuitas (0 Ω antar ujung).
   • Uji tahanan isolasi ≥1 MΩ dengan megger.

📘 CTA:
👉 Konsultasi Instalasi Kabel NYA 25 mm

💰 Berapa Biaya & ROI Penggunaan Kabel NYA 25 mm?

⚙️ Estimasi 100 meter jalur industri:

± Rp 9,5 juta – Rp 12 juta (tergantung medan & jalur).

🎯 ROI:

Jika kabel ini mencegah:

• Kehilangan daya akibat drop tegangan 2–3%,
• Kerusakan panel & motor,
  maka nilai ROI tercapai < 6 bulan pada sistem >50 kVA.

🔍 Bagaimana Merawat & Memeriksa Kabel NYA 25 mm?

Perawatan penting untuk menjaga keamanan dan umur kabel.

🧩 Checklist Inspeksi:

⚠️ Tanda-Tanda Kerusakan:

• Isolasi berubah warna / getas.
• Permukaan kabel terasa panas.
• Nilai grounding >5Ω.

💡 Gunakan alat thermal scanner untuk deteksi dini titik panas.

📘 CTA:
👉 Unduh Checklist Inspeksi (PDF)

🏢 Bagaimana Memilih Vendor & Distributor Kabel NYA 25 mm Terpercaya?

✅ Ciri Vendor Profesional:

1. Produk Bersertifikat SNI / IEC
2. Dokumentasi COA, COQ, Datasheet
3. Portofolio proyek industri
4. Layanan teknis & garansi

📦 Penawaran Teknis Harus Mencakup:

• Spesifikasi kabel (25 mm², Cu, PVC).
• Panjang & warna.
• Harga per meter.
• Lead time & garansi.

📘 CTA:
👉 Ajukan Penawaran Kabel NYA 25 mm

🧠 Kutipan Ahli

“Kapasitas arus kabel harus disesuaikan dengan luas penampang konduktor. Untuk beban menengah ke tinggi, kabel NYA 25 mm mampu menyalurkan arus hingga 125A dengan efisiensi tinggi dan drop tegangan minimal.”
— IEC 60228 Handbook, 2024

💡 Insight Penulis

Dari pengalaman di berbagai proyek industri dan rumah sakit, banyak kerusakan panel terjadi bukan karena alat, melainkan kabel di bawah standar.
Kabel dengan penampang kecil (10–16 mm²) sering overheat. Setelah diganti dengan kabel NYA 25 mm, suhu kabel turun >30%, drop tegangan menurun dari 4% ke 1.2%, dan konsumsi daya menjadi lebih efisien.
Jadi, investasi pada kabel besar bukan pemborosan — melainkan perlindungan jangka panjang untuk sistem listrik Anda.

🔒 Kesimpulan

Kabel NYA 25 mm adalah solusi listrik andal & efisien untuk instalasi berarus tinggi.
Dengan material tembaga murni, isolasi PVC kuat, dan standar SNI/IEC, kabel ini cocok untuk industri, bandara, gudang, rumah sakit, dan bangunan bertingkat.

Keunggulan Utama:

✅ Kapasitas arus hingga 125A
✅ Tahanan rendah, efisiensi tinggi
✅ Aman, bersertifikat SNI
✅ Umur pakai panjang
