lightning event counter semakin dipandang sebagai komponen penting dalam sistem penangkal petir modern, terutama ketika tuntutan keandalan dan keselamatan tidak lagi cukup dipenuhi hanya dengan “memasang lalu ditinggal”. Pada banyak fasilitas, sistem penangkal petir sudah terpasang bertahun-tahun tanpa pernah diketahui apakah benar-benar bekerja saat terjadi sambaran. Di sinilah monitoring sambaran petir menjadi krusial: bukan untuk menambah kompleksitas, tetapi untuk memberi bukti kerja sistem dan dasar pengambilan keputusan teknis yang rasional.

Mengapa Sambaran Petir Perlu Dimonitor

Kesalahan Umum: Sistem Dipasang tapi Tidak Pernah Dievaluasi

Kesalahan paling sering dijumpai di lapangan adalah anggapan bahwa sistem penangkal petir bersifat pasif dan “selesai urusan” begitu instalasi rampung. Air terminal, downconductor, dan grounding sudah ada, lalu sistem dibiarkan bekerja tanpa evaluasi berkala. Masalahnya, tanpa data, tidak ada cara objektif untuk mengetahui apakah sambaran benar-benar melewati jalur yang direncanakan atau justru menyimpang.

Seorang praktisi proteksi petir pernah menyampaikan bahwa “sistem yang tidak pernah diuji atau dimonitor pada dasarnya hanya asumsi.” Pernyataan ini menggambarkan realita bahwa banyak keputusan teknis diambil berdasarkan keyakinan, bukan bukti.

Petir sebagai Fenomena Acak dan Berulang

Petir bukan peristiwa yang terjadwal. Ia bersifat acak, berulang, dan sangat dipengaruhi kondisi lingkungan. Dua bangunan yang terlihat serupa bisa mengalami frekuensi sambaran yang sangat berbeda. Selain itu, satu bangunan dapat menerima beberapa sambaran dalam periode tertentu tanpa disadari oleh pengelola fasilitas.

Tanpa alat monitoring, sambaran yang terjadi di malam hari atau saat cuaca ekstrem sering tidak tercatat. Akibatnya, potensi degradasi komponen, perubahan karakter grounding, atau kelelahan material tidak terdeteksi hingga muncul gangguan atau kerusakan.

Data Sambaran sebagai Dasar Keputusan Teknis

Monitoring sambaran memberikan data faktual yang dapat digunakan untuk:

• Mengevaluasi apakah desain sistem sudah tepat
• Menentukan prioritas inspeksi dan maintenance
• Mengkorelasikan kejadian petir dengan gangguan sistem

Dalam konteks manajemen risiko, data sambaran membantu menggeser pendekatan dari reaktif menjadi preventif. Keputusan teknis tidak lagi berdasarkan perkiraan, tetapi pada catatan kejadian yang nyata.

Apa Itu Lightning Event Counter (LEC-IVR)?

Definisi LEC-IVR sebagai Penghitung Sambaran Petir

Lightning Event Counter (LEC-IVR) adalah perangkat penghitung sambaran petir yang dipasang pada sistem penangkal petir untuk merekam setiap kejadian sambaran yang melewati jalur penyaluran arus. Perangkat ini tidak mengintervensi jalur arus, tetapi berfungsi sebagai pencatat peristiwa.

LEC-IVR dikembangkan oleh ERICO sebagai pengembangan dari teknologi LEC-IV yang telah digunakan secara luas pada berbagai aplikasi proteksi petir.

Fungsi Utama: Mencatat Sambaran yang Melewati Downconductor

Fungsi utama LEC-IVR adalah mencatat jumlah sambaran petir yang benar-benar mengalir melalui downconductor. Artinya, yang dicatat bukan sekadar kejadian petir di sekitar lokasi, melainkan sambaran yang masuk ke sistem proteksi.

Pendekatan ini penting karena:

• Memastikan sambaran benar-benar “ditangkap” oleh sistem
• Memberi bukti bahwa jalur penyaluran berfungsi
• Menghindari asumsi berdasarkan cuaca atau laporan visual

Berbasis Teknologi LEC-IV yang Telah Teruji

LEC-IVR dibangun di atas platform teknologi LEC-IV yang telah lama digunakan untuk pencatatan sambaran. Teknologi ini dirancang untuk mendeteksi impuls arus petir dengan karakteristik yang sangat cepat dan berenergi tinggi, sehingga pencatatan tetap akurat meskipun durasi sambaran sangat singkat.

Dalam praktik, pendekatan berbasis pencatatan impuls ini lebih andal dibanding metode estimasi tidak langsung, karena langsung merekam kejadian pada jalur arus.

Cara Kerja LEC-IVR dalam Sistem Penangkal Petir

Dipasang pada Jalur Downconductor

LEC-IVR dipasang langsung pada jalur downconductor sistem penangkal petir. Posisi ini dipilih karena seluruh arus sambaran yang berhasil ditangkap akan melewati jalur tersebut menuju grounding. Dengan demikian, setiap sambaran yang tercatat benar-benar merepresentasikan kejadian nyata pada sistem.

Penempatan pada jalur turun juga memudahkan integrasi tanpa perlu memodifikasi desain utama sistem penangkal petir.

Mendeteksi Impuls Arus Petir

Ketika sambaran terjadi, arus petir mengalir sebagai impuls dengan di/dt sangat tinggi. LEC-IVR dirancang untuk mendeteksi karakter impuls ini, bukan arus listrik biasa. Hal ini penting agar perangkat tidak keliru mencatat gangguan lain sebagai sambaran petir.

Pendekatan ini sejalan dengan prinsip bahwa arus petir memiliki karakter unik yang harus diperlakukan berbeda dari arus operasional.

Mencatat Setiap Kejadian Sambaran

Setiap kali impuls arus terdeteksi, LEC-IVR akan menambah satu hitungan pada pencatat internal. Dengan demikian, pengguna dapat mengetahui berapa kali sistem menerima sambaran dalam periode tertentu. Data ini dapat dikorelasikan dengan:

• Kondisi cuaca
• Gangguan sistem listrik atau data
• Jadwal inspeksi dan maintenance

Ada pandangan di kalangan engineer bahwa “apa yang bisa diukur, bisa dikelola.” Dalam konteks ini, pencatatan sambaran membuka jalan bagi pengelolaan risiko yang lebih terstruktur.

Fitur Remote Monitoring

Output Relay untuk Monitoring Jarak Jauh

Salah satu keunggulan LEC-IVR adalah adanya output relay yang memungkinkan integrasi dengan sistem monitoring jarak jauh. Ketika terjadi sambaran, relay akan aktif sehingga kejadian dapat direkam oleh sistem lain, seperti panel monitoring atau sistem manajemen fasilitas.

Fitur ini sangat berguna pada lokasi yang tidak selalu diawasi secara langsung, seperti tower telekomunikasi atau substation terpencil.

Kontak Relay Menutup ±2,5 Detik per Event

Berdasarkan spesifikasi, kontak relay pada LEC-IVR akan menutup sekitar 2,5 detik setiap kali terjadi satu kejadian sambaran. Durasi ini cukup untuk memastikan sinyal terbaca oleh sistem monitoring tanpa menimbulkan beban berlebih.

Pendekatan durasi terbatas ini juga mencegah kesalahan pencatatan ganda akibat satu kejadian impuls.

Cocok Diintegrasikan dengan Sistem Monitoring

Dengan output relay yang sederhana namun andal, LEC-IVR dapat diintegrasikan dengan berbagai sistem monitoring, mulai dari logger sederhana hingga sistem manajemen fasilitas yang lebih kompleks. Integrasi ini memungkinkan:

• Notifikasi otomatis
• Pencatatan historis sambaran
• Analisis tren jangka panjang

Dalam pengalaman lapangan, integrasi monitoring sering menjadi pembeda antara sistem yang sekadar “aman di atas kertas” dan sistem yang benar-benar terkelola secara aktif.

Nilai Praktis Monitoring Sambaran Petir

Monitoring sambaran bukan sekadar menambah perangkat, melainkan menambah visibilitas terhadap apa yang benar-benar terjadi pada sistem penangkal petir. Dengan data yang akurat, diskusi teknis menjadi lebih objektif dan keputusan lebih mudah dipertanggungjawabkan, baik kepada manajemen maupun auditor.

Pendekatan ini juga membantu menjawab pertanyaan sederhana namun krusial: apakah sistem benar-benar bekerja seperti yang direncanakan? Jawaban atas pertanyaan tersebut tidak lagi berupa asumsi, melainkan data yang direkam oleh lightning event counter.

lightning event counter semakin mendapat perhatian ketika sistem penangkal petir tidak lagi dinilai hanya dari ada atau tidaknya perangkat, melainkan dari bukti kerja dan data lapangan. Pada tahap lanjutan ini, pembahasan difokuskan pada keunggulan teknis LEC-IVR, perannya dalam evaluasi sistem proteksi, integrasinya dengan Six Point Plan of Protection, serta aplikasi lapangan yang paling ideal—semuanya berbasis spesifikasi teknis resmi dan praktik terbaik di lapangan.

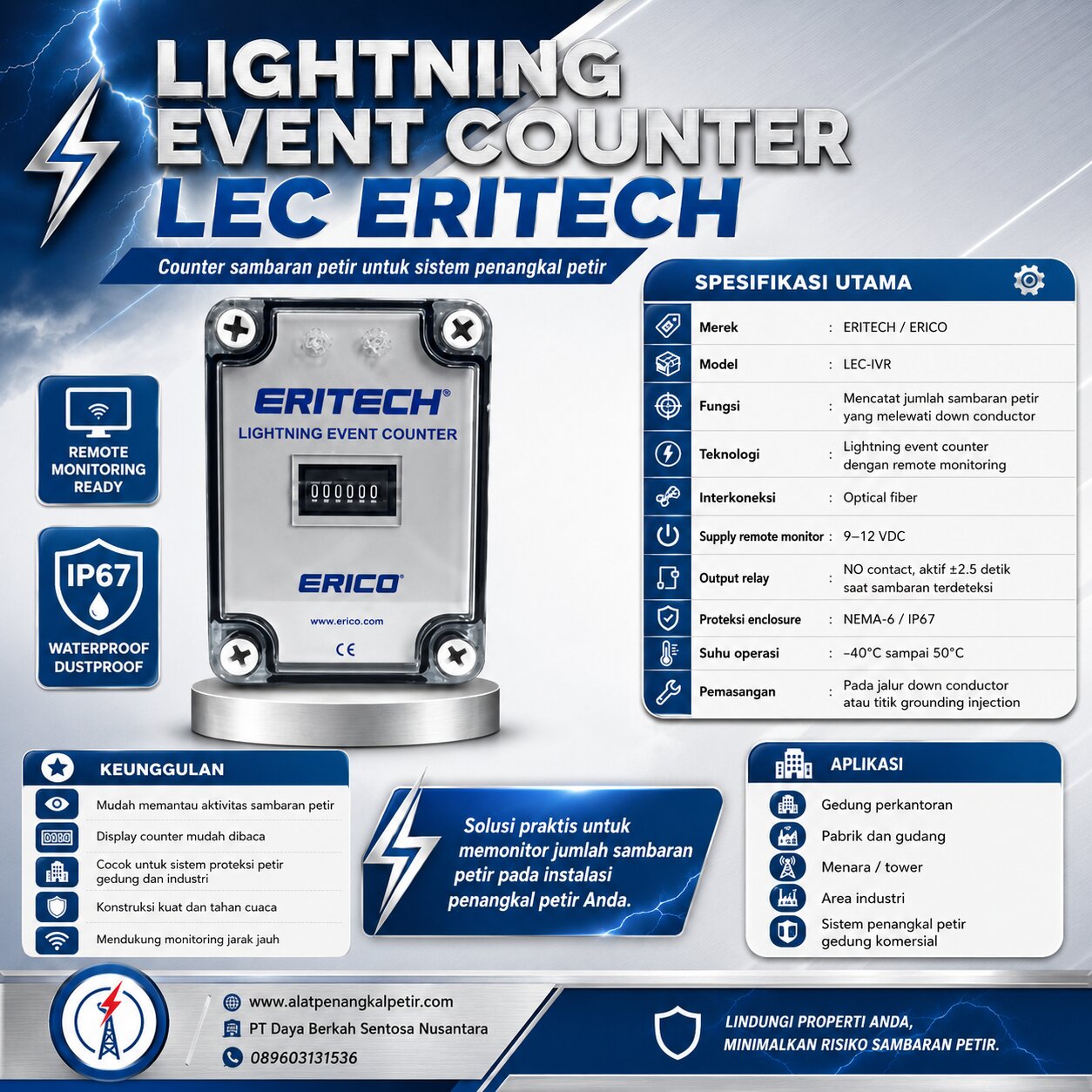

Keunggulan Teknis LEC-IVR

Perangkat Lightning Event Counter LEC-IVR dirancang untuk bekerja di lingkungan ekstrem dan terintegrasi dengan sistem proteksi petir modern tanpa menambah risiko baru. Spesifikasi berikut bersumber dari datasheet resmi lec.erico dan menjadi pembeda utama dibanding penghitung sambaran generik.

Galvanic Isolation via Optic Fiber

LEC-IVR menggunakan galvanic isolation berbasis serat optik. Artinya, jalur pencatatan dan keluaran monitoring terisolasi listrik dari jalur arus petir. Pendekatan ini penting karena arus petir memiliki di/dt sangat tinggi yang dapat menginduksi tegangan berbahaya pada perangkat monitoring konvensional.

Manfaat praktisnya:

• Mencegah arus petir “merembes” ke sistem monitoring
• Menjaga integritas data pencatatan
• Mengurangi risiko kerusakan perangkat pendukung

Ada pandangan teknis yang berkembang di kalangan praktisi bahwa isolasi bukan kemewahan, melainkan prasyarat ketika berurusan dengan impuls energi ekstrem. Dalam konteks ini, isolasi optik pada LEC-IVR bukan fitur tambahan, melainkan fondasi keselamatan.

Enclosure NEMA-6 / IP67

LEC-IVR dibekali enclosure berperingkat NEMA-6 / IP67, yang berarti tahan terhadap debu, hujan deras, dan perendaman sementara. Ini krusial karena lokasi pemasangan sering berada di luar ruang, dekat jalur turun, atau pada struktur yang terpapar cuaca langsung.

Implikasi lapangan:

• Pemasangan fleksibel di area terbuka
• Perlindungan terhadap air dan partikel
• Umur pakai lebih panjang dengan kebutuhan perawatan minimal

Dalam banyak proyek, perangkat monitoring gagal bukan karena fungsinya, melainkan karena lingkungan pemasangan. Enclosure kelas industri seperti ini mengurangi risiko tersebut secara signifikan.

Suhu Kerja Ekstrem −40 °C hingga 50 °C

Rentang suhu kerja −40 °C hingga 50 °C memastikan LEC-IVR tetap beroperasi stabil di berbagai iklim—dari daerah dingin hingga kawasan tropis panas. Stabilitas termal penting agar pencatatan tidak bias akibat perubahan karakteristik komponen elektronik.

Bagi fasilitas kritis, kemampuan bekerja di suhu ekstrem berarti:

• Konsistensi data sepanjang tahun
• Minim false reading akibat stres termal
• Kesesuaian untuk lokasi terpencil dan industrial

Tidak Perlu Alat Terminasi Khusus

LEC-IVR tidak memerlukan alat terminasi khusus untuk pemasangan. Hal ini memudahkan instalasi, mempercepat commissioning, dan mengurangi potensi kesalahan akibat alat yang tidak standar.

Keunggulan ini sering dianggap sepele, tetapi di lapangan:

• Mengurangi waktu henti saat pemasangan
• Memudahkan integrasi pada sistem eksisting
• Menekan biaya dan kompleksitas proyek

Dalam praktik, perangkat yang mudah dipasang cenderung lebih konsisten dipakai dan dirawat, sehingga manfaat monitoring benar-benar dirasakan.

Peran Lightning Event Counter dalam Evaluasi Sistem Proteksi

Validasi Apakah Sistem Benar-Benar Bekerja

Tanpa monitoring, klaim “sistem sudah bekerja” sulit diverifikasi. Lightning event counter memberikan bukti objektif bahwa sambaran benar-benar melewati jalur yang direncanakan. Data ini menjadi verifikasi langsung terhadap performa sistem.

Bagi engineer dan auditor, pencatatan sambaran:

• Mengonfirmasi fungsi capture dan conduct
• Menunjukkan frekuensi kejadian aktual
• Membantu penelusuran akar masalah pasca gangguan

Ada keyakinan praktis bahwa apa yang tidak tercatat, tidak bisa dipertanggungjawabkan. Pencatatan sambaran menjawab kebutuhan tersebut.

Data Riil vs Asumsi Desain

Desain sistem proteksi biasanya berbasis asumsi risiko, standar, dan pemodelan. Namun, kondisi lapangan sering kali berbeda. Data LEC-IVR memungkinkan perbandingan data riil dengan asumsi desain:

• Apakah frekuensi sambaran sesuai perkiraan?
• Apakah jalur turun menerima arus sesuai yang direncanakan?
• Apakah perlu penyesuaian desain atau penambahan proteksi?

Perbandingan ini membantu menghindari over-design maupun under-design pada tahap evaluasi lanjutan.

Dasar Preventive Maintenance

Data sambaran berfungsi sebagai trigger preventive maintenance. Alih-alih inspeksi berbasis jadwal semata, pemeliharaan dapat diprioritaskan berdasarkan kejadian aktual:

• Inspeksi jalur turun setelah periode sambaran tinggi
• Evaluasi grounding setelah akumulasi kejadian tertentu
• Peninjauan SPD ketika frekuensi induksi meningkat

Sisipan insight penting: Sistem yang baik bukan hanya mampu menangkap petir, tetapi mampu dibuktikan telah bekerja. Dengan data yang konsisten, keputusan perawatan menjadi lebih tepat sasaran dan efisien.

Integrasi LEC-IVR dengan Six Point Plan of Protection

Mendukung Evaluasi Poin “Capture” dan “Conduct”

Dalam Six Point Plan of Protection, poin pertama (Capture the Lightning Strike) dan poin kedua (Conduct the Lightning Current) adalah fondasi awal. LEC-IVR secara langsung mendukung evaluasi kedua poin ini dengan mencatat sambaran yang benar-benar ditangkap dan dialirkan.

Manfaatnya:

• Mengonfirmasi efektivitas penempatan air terminal
• Memastikan jalur turun menerima arus sambaran
• Mengidentifikasi potensi masalah lebih awal

Membantu Audit Jalur Turun dan Grounding

Data LEC-IVR mempermudah audit teknis:

• Jika tercatat banyak sambaran tanpa gangguan, jalur turun dan grounding kemungkinan bekerja baik
• Jika terjadi gangguan meski sambaran tercatat sedikit, fokus audit dapat diarahkan ke bonding atau SPD

Pendekatan berbasis data ini membuat audit lebih efisien dan berbobot teknis.

Data sebagai Dasar Peningkatan Sistem

Seiring waktu, akumulasi data sambaran membentuk profil risiko aktual. Profil ini dapat digunakan untuk:

• Menyetel ulang strategi proteksi
• Menentukan kebutuhan upgrade komponen
• Menyusun rencana mitigasi jangka panjang

Bagi manajemen, data konkret memudahkan justifikasi investasi proteksi tambahan tanpa harus bersandar pada asumsi semata.

Aplikasi LEC-IVR yang Paling Ideal

Tower Telekomunikasi

Tower sering menjadi titik sambaran dominan. LEC-IVR membantu operator:

• Mencatat frekuensi sambaran
• Mengkorelasikan gangguan jaringan dengan kejadian petir
• Menentukan prioritas inspeksi pasca badai

Data Center & Fasilitas IT

Pada data center, kontinuitas layanan adalah segalanya. Monitoring sambaran:

• Memberi peringatan dini terhadap risiko induksi
• Mendukung analisis pasca kejadian tanpa tebakan
• Menjadi bukti kepatuhan dalam audit keandalan

Substation & Infrastruktur Energi

Substation memiliki jaringan konduktif luas dan saling terhubung. LEC-IVR membantu:

• Memvalidasi jalur proteksi eksternal
• Menentukan hubungan antara sambaran dan anomali sistem
• Mendukung strategi perawatan berbasis risiko

Gedung Tinggi & Kawasan Industri

Gedung tinggi dan kawasan industri memiliki kompleksitas struktural dan elektrikal. Pencatatan sambaran:

• Membantu pemetaan risiko aktual per musim
• Menjadi dasar evaluasi proteksi berlapis
• Memudahkan komunikasi risiko kepada manajemen non-teknis

Fasilitas Publik Berisiko Tinggi

Bandara, rumah sakit, dan fasilitas publik lain menuntut keselamatan dan keandalan. LEC-IVR menyediakan:

• Transparansi kejadian sambaran
• Dasar pengambilan keputusan yang dapat diaudit
• Dukungan dokumentasi untuk kepatuhan dan keselamatan

Menyatukan Monitoring dan Strategi Proteksi

Ketika monitoring digabungkan dengan desain sistemik—mulai dari metode penangkapan, jalur penyaluran, grounding, bonding, hingga SPD—hasilnya adalah proteksi yang dapat diukur dan ditingkatkan. LEC-IVR tidak mengubah cara sistem bekerja, tetapi membuktikan bagaimana sistem bekerja di dunia nyata.

Dalam praktik modern, data bukan sekadar pelengkap, melainkan fondasi pengelolaan risiko. Dengan kemampuan pencatatan yang andal, integrasi yang mudah, dan ketahanan lingkungan, LEC-IVR membantu menjembatani kesenjangan antara desain dan realitas lapangan—sebuah peran strategis yang menegaskan pentingnya lightning event counter.

FAQ SEO VERSI PANJANG

Lightning Event Counter (LEC-IVR) & Monitoring Sambaran Petir

1. Apa itu Lightning Event Counter (LEC-IVR)?

Lightning Event Counter (LEC-IVR) adalah perangkat penghitung sambaran petir yang dipasang pada sistem penangkal petir untuk mencatat setiap kejadian sambaran yang benar-benar melewati jalur downconductor menuju grounding.

2. Mengapa sambaran petir perlu dimonitor?

Karena sistem penangkal petir tidak cukup hanya dipasang. Tanpa monitoring, tidak ada bukti apakah sistem benar-benar bekerja saat terjadi sambaran. Monitoring memberikan data nyata untuk evaluasi dan pengambilan keputusan teknis.

3. Apa perbedaan Lightning Event Counter dengan sistem deteksi petir cuaca?

Lightning Event Counter mencatat arus petir yang melewati sistem, bukan petir di atmosfer atau radius tertentu. Artinya, yang dicatat adalah sambaran yang benar-benar mengenai dan dialirkan oleh sistem penangkal petir.

4. Di mana posisi pemasangan LEC-IVR?

LEC-IVR dipasang langsung pada jalur downconductor sistem penangkal petir. Posisi ini memastikan setiap sambaran yang ditangkap oleh air terminal akan tercatat saat mengalir menuju grounding.

5. Apakah LEC-IVR memengaruhi jalur arus petir?

Tidak. LEC-IVR bersifat pasif dan tidak mengganggu jalur arus petir. Perangkat ini hanya mendeteksi impuls arus tanpa menghambat atau mengalihkan aliran energi.

6. Bagaimana LEC-IVR mendeteksi sambaran petir?

LEC-IVR mendeteksi impuls arus petir dengan karakter di/dt tinggi. Setiap impuls yang memenuhi kriteria sambaran akan dicatat sebagai satu event.

7. Apa keunggulan galvanic isolation pada LEC-IVR?

Galvanic isolation berbasis serat optik memastikan sistem monitoring terpisah secara listrik dari arus petir, sehingga:

• Aman dari induksi

• Data tetap akurat

• Perangkat monitoring tidak rusak

8. Apakah LEC-IVR tahan terhadap cuaca ekstrem?

Ya. LEC-IVR memiliki enclosure NEMA-6 / IP67 dan rentang suhu kerja −40°C hingga 50°C, sehingga cocok untuk pemasangan outdoor dan lingkungan industri.

9. Apakah LEC-IVR bisa dimonitor dari jarak jauh?

Bisa. LEC-IVR dilengkapi output relay yang dapat diintegrasikan dengan sistem monitoring jarak jauh, panel alarm, atau sistem manajemen fasilitas.

10. Berapa lama sinyal relay aktif saat terjadi sambaran?

Kontak relay pada LEC-IVR akan menutup sekitar ±2,5 detik setiap kali terjadi satu event sambaran, cukup untuk direkam oleh sistem monitoring eksternal.

11. Apa manfaat data Lightning Event Counter bagi engineer?

Data LEC-IVR membantu engineer:

• Memvalidasi desain sistem

• Mengevaluasi jalur turun dan grounding

• Menentukan kebutuhan inspeksi dan peningkatan proteksi

12. Bagaimana LEC-IVR membantu preventive maintenance?

Dengan mengetahui frekuensi sambaran aktual, inspeksi dapat dilakukan berbasis kejadian, bukan hanya jadwal. Ini membuat maintenance lebih efisien dan tepat sasaran.

13. Apakah LEC-IVR mendukung audit sistem penangkal petir?

Ya. Data sambaran dari LEC-IVR sering digunakan sebagai bukti objektif dalam audit teknis dan evaluasi keandalan sistem proteksi petir.

14. Apa hubungan LEC-IVR dengan Six Point Plan of Protection?

LEC-IVR mendukung evaluasi poin:

• Capture the Lightning Strike

• Conduct the Lightning Current
  dengan memberikan data nyata apakah kedua fungsi tersebut berjalan sesuai desain.

15. Apakah LEC-IVR cocok untuk data center?

Sangat cocok. Data center membutuhkan bukti bahwa sistem proteksi bekerja untuk mencegah downtime dan kerusakan peralatan IT sensitif.

16. Apakah LEC-IVR hanya untuk bangunan tinggi?

Tidak. LEC-IVR juga ideal untuk:

• Tower telekomunikasi

• Substation energi

• Kawasan industri

• Fasilitas publik berisiko tinggi

17. Apakah LEC-IVR menggantikan fungsi SPD?

Tidak. LEC-IVR adalah alat monitoring, sedangkan SPD adalah proteksi aktif. Keduanya saling melengkapi dalam sistem proteksi petir modern.

18. Apakah data LEC-IVR bisa digunakan untuk peningkatan desain?

Ya. Data historis sambaran membantu menentukan apakah desain awal sudah tepat atau perlu peningkatan, seperti penambahan proteksi atau penyesuaian jalur.

19. Apakah LEC-IVR memerlukan perawatan rutin?

Secara umum minim perawatan. Dengan instalasi yang benar, LEC-IVR hanya memerlukan inspeksi visual berkala sebagai bagian dari audit sistem.

20. Mengapa Lightning Event Counter penting dalam sistem modern?

Karena sistem yang baik tidak hanya menangkap petir, tetapi juga mampu dibuktikan telah bekerja. LEC-IVR menjembatani desain teknis dengan realita lapangan melalui data nyata.
