Penangkal petir PREVECTRON 3 S40 merupakan terminal udara atau air terminal dari INDELEC yang menggunakan teknologi Early Streamer Emission atau ESE. Produk ini memiliki nilai waktu pemajuan emisi ΔT sebesar 40 mikrodetik dan dilengkapi teknologi OPTIMAX untuk mengoptimalkan kondisi pembentukan streamer sebagaimana dijelaskan dalam dokumentasi produsennya. Model S40 menggunakan referensi produk P1523. indelec.com

Bagi pemilik gedung, pengelola pabrik, kontraktor, dan konsultan, pemilihan terminal penangkal petir perlu dimulai dari pemahaman terhadap spesifikasi produk. Namun, spesifikasi head saja belum menggambarkan kinerja keseluruhan instalasi. Posisi pemasangan, sistem penyangga, jalur penghantar turun, sambungan, dan pembumian juga perlu direncanakan sebagai satu kesatuan.

Artikel ini membahas PREVECTRON 3 S40 berdasarkan datasheet yang dilampirkan, mulai dari prinsip kerja hingga informasi yang perlu disiapkan sebelum pengadaan. Angka teknis produk dalam artikel mengacu pada dokumen tersebut. DataSheet Prevectron 3 S40.pdf

Mengenal Fungsi PREVECTRON 3 S40 dalam Sistem Penangkal Petir

Terminal udara merupakan bagian dari sistem proteksi petir eksternal yang ditempatkan pada posisi terencana untuk menerima sambaran. Setelah sambaran diterima, arus perlu memiliki jalur penyaluran melalui penghantar turun menuju sistem pembumian.

Karena itu, pengadaan PREVECTRON 3 S40 sebaiknya disertai pemeriksaan terhadap komponen instalasi lainnya. Pada bangunan yang sudah memiliki sistem penangkal petir, pemasangan head baru juga perlu mempertimbangkan kondisi penghantar, sambungan, tiang, dan grounding yang tersedia.

Pendekatan tersebut membantu pemilik bangunan memahami ruang lingkup pekerjaan. Mengganti terminal udara dapat menjadi salah satu tindakan pemeliharaan, tetapi kondisi keseluruhan sistem tetap perlu dinilai sebelum instalasi dinyatakan siap digunakan.

Dalam dokumen penawaran, identitas produk perlu ditulis secara lengkap: merek INDELEC, model PREVECTRON 3 S40, dan referensi P1523. Penulisan yang jelas memudahkan pemeriksaan material, pencocokan dokumen, serta komunikasi antara pembeli, pemasok, dan pelaksana proyek.

Cara Kerja Penangkal Petir ESE PREVECTRON 3 S40

Datasheet menjelaskan prinsip kerja produk melalui pengukuran perubahan medan listrik, pengoptimalan kondisi perkembangan streamer, dan pembentukan emisi menggunakan impuls tegangan tinggi. Ketiga bagian ini merupakan dasar penjelasan teknologi ESE pada PREVECTRON 3 S40.

Secara sederhana, pembahasan ESE berkaitan dengan upaya memajukan pembentukan upward streamer. Istilah tersebut merujuk pada pelepasan listrik yang berkembang ke arah atas dalam proses yang berkaitan dengan sambaran petir. Penjelasan produk perlu tetap mengikuti batas kemampuan yang dinyatakan dalam dokumen teknis.

PREVECTRON 3 S40 tidak boleh dipromosikan sebagai perangkat yang menghentikan pembentukan petir. Fungsi yang dibahas adalah penerimaan sambaran dalam sistem proteksi yang dirancang, kemudian penyaluran arus melalui komponen instalasi yang sesuai.

Pengukuran Perubahan Gradien Medan Listrik

Pada bagian prinsip operasi, datasheet menyebut pengukuran gradien medan listrik secara terus-menerus, ditulis sebagai ΔE/Δt. Informasi ini menunjukkan bahwa mekanisme produk berkaitan dengan perubahan kondisi listrik di lingkungan sekitarnya.

Bagi pembaca nonteknis, penjelasannya dapat dipahami sebagai pemantauan perubahan medan listrik yang menjadi bagian dari mekanisme kerja terminal. Pembahasan ini membantu membedakan fungsi rangkaian ESE dari fungsi mekanis tiang penyangga atau kabel penghantar.

Masing-masing komponen memiliki tugas berbeda. Terminal berkaitan dengan penerimaan sambaran, tiang mempertahankan posisi pemasangan, sedangkan penghantar turun menyediakan jalur penyaluran arus.

Teknologi OPTIMAX pada PREVECTRON

OPTIMAX dijelaskan oleh produsen sebagai teknologi berpaten untuk mengoptimalkan kondisi perkembangan streamer. Pada artikel produk, manfaat ini perlu diterangkan secara proporsional, tanpa menambahkan angka peningkatan kinerja yang tidak tersedia dalam datasheet.

Bagi tim pengadaan, nama teknologi dapat menjadi bagian dari identifikasi spesifikasi. Bagi konsultan dan pelaksana, penilaian tetap perlu mencakup dokumen produk, metode perencanaan, serta kesesuaian model dengan kebutuhan lokasi.

Dengan demikian, teknologi OPTIMAX menjadi salah satu karakteristik PREVECTRON 3 S40 yang dapat dipelajari bersama nilai ΔT dan konstruksi produknya.

Memahami ΔT 40 Mikrodetik

Nilai ΔT 40 µs menunjukkan waktu pemajuan emisi yang dinyatakan dalam datasheet. Satuan mikrodetik merupakan satuan waktu, sehingga angka ini tidak dapat langsung dibaca sebagai jarak perlindungan.

Kesalahan yang perlu dihindari adalah menganggap S40 berarti radius 40 meter. Penentuan cakupan perlindungan membutuhkan dasar perencanaan tersendiri dan tidak cukup dilakukan hanya dari nama model atau nilai ΔT.

Baca pembahasan lebih lanjut: Cara Kerja Penangkal Petir ESE PREVECTRON: Memahami Upward Streamer dan Teknologi OPTIMAX.

Spesifikasi Teknis PREVECTRON 3 S40

Spesifikasi membantu calon pengguna membandingkan produk secara lebih terarah. Perbandingan sebaiknya dilakukan dengan menggunakan dokumen yang sesuai dengan model dan revisi produk yang ditawarkan.

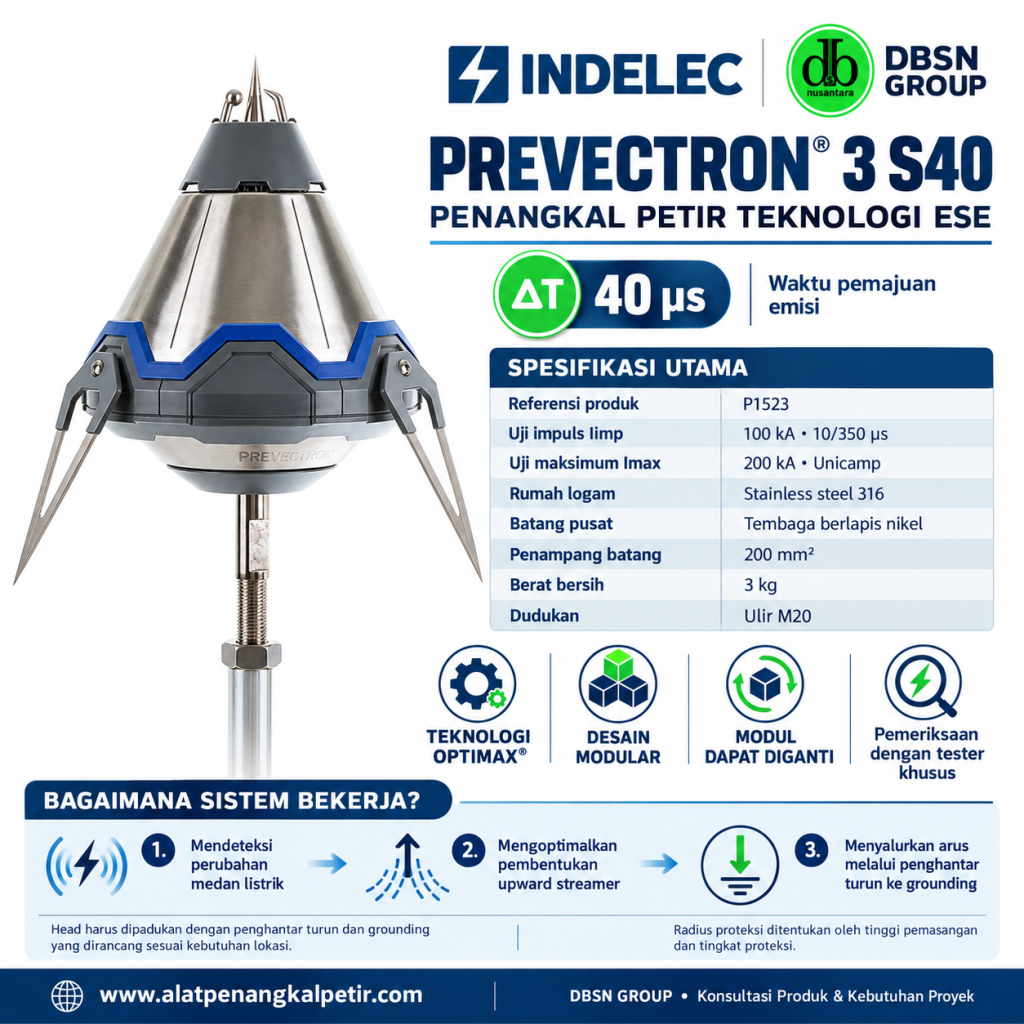

Berikut ringkasan data PREVECTRON 3 S40 dari lampiran:

Angka pengujian dalam tabel perlu dibaca sesuai keterangannya. Demikian pula, informasi garansi perlu diterjemahkan ke dalam ketentuan komersial yang jelas agar pelanggan memahami cakupan layanan yang diterima.

Perbedaan Iimp 100 kA dan Imax 200 kA

Datasheet mencantumkan uji arus impuls Iimp sebesar 100 kA dengan bentuk gelombang 10/350 mikrodetik. Secara terpisah, dokumen menyebut uji arus maksimum Imax sebesar 200 kA dengan keterangan Unicamp.

Kedua data tersebut tidak sebaiknya digabungkan menjadi satu pernyataan tanpa penjelasan. Menulis hanya “kapasitas 200 kA” dapat menghilangkan konteks pengujian yang diperlukan pembaca.

Penawaran yang lebih informatif akan menuliskan kedua parameter secara terpisah. Cara ini memudahkan reviewer teknis menelusuri data ke dokumen sumber dan mencegah perbandingan yang tidak setara dengan produk lain.

Angka pengujian head juga tidak dapat langsung digunakan sebagai pernyataan kemampuan seluruh instalasi. Kabel, konektor, sambungan, dan pembumian merupakan bagian lain yang tetap membutuhkan pemeriksaan desain.

Konstruksi Batang Pusat dan Rumah Logam

Batang pusat PREVECTRON 3 S40 menggunakan tembaga berlapis nikel dengan penampang 200 mm². Datasheet juga menyebut kontinuitas listrik penuh pada bagian tersebut.

Rumah logam menggunakan stainless steel 316 dan dilengkapi keterangan perlindungan elektromagnetik. Informasi material ini berguna untuk pemeriksaan spesifikasi dan pencocokan produk yang diterima di lapangan.

Namun, jenis material tidak menghapus kebutuhan inspeksi. Kondisi permukaan, pengencang, sambungan, dan bagian penyangga tetap perlu diperiksa sesuai prosedur pemeliharaan.

Pada lokasi dengan lingkungan khusus, calon pengguna sebaiknya menyampaikan kondisi area kepada pemasok. Informasi tersebut membantu proses peninjauan kesesuaian material dan kebutuhan pemeliharaan.

Desain Modular dan Pemeriksaan Produk

Salah satu karakteristik PREVECTRON 3 S40 adalah desain modular. Datasheet lampiran menyebut tiga modul independen yang tersinkronisasi, serta kemampuan penggantian modul untuk kebutuhan pemeliharaan.

Terdapat perbedaan keterangan jumlah modul pada dokumen resmi lain yang tersedia secara daring. Karena itu, untuk pengadaan aktual, jumlah dan konfigurasi modul perlu dicocokkan dengan revisi datasheet serta unit yang ditawarkan. indelec.com

Pendekatan ini menjaga agar spesifikasi pembelian tidak bergantung pada asumsi. Tim purchasing dapat meminta pemasok melampirkan datasheet yang sesuai sebagai bagian dari dokumen penawaran.

Kemampuan pemeriksaan menggunakan tester khusus juga perlu dipahami dengan benar. Pemeriksaan terminal tidak otomatis menggantikan pemeriksaan penghantar turun, pengukuran grounding, atau inspeksi mekanis tiang.

Berat Produk dan Kelengkapan Kemasan

Berat bersih head dalam datasheet adalah 3 kg, sedangkan berat kotor kemasan tercantum 4,750 kg. Kelengkapan kemasan mencakup terminal PREVECTRON 3, klem penghantar turun, dan kunci hex.

Dimensi 438 × 228 × 220 mm pada bagian packaging adalah ukuran kemasan. Angka tersebut tidak sebaiknya digunakan sebagai dimensi fisik head untuk membuat gambar fabrikasi.

Untuk menyiapkan adaptor atau detail dudukan, pelaksana perlu menggunakan gambar dimensi produk yang sesuai. Informasi sambungan ulir M20 juga perlu dicocokkan dengan konstruksi penyangga yang akan digunakan.

Radius Perlindungan Memerlukan Dasar Perencanaan

Setelah memahami spesifikasi, pertanyaan berikutnya biasanya berkaitan dengan radius. Datasheet lampiran tidak memberikan tabel radius perlindungan, sehingga artikel ini tidak menetapkan angka cakupan tertentu.

Cakupan proteksi harus dijelaskan bersama asumsi dan metode perencanaannya. Dengan demikian, pelanggan memperoleh informasi yang dapat ditinjau, bukan sekadar angka promosi.

Pelajari faktor penentu cakupannya: Radius Perlindungan Penangkal Petir PREVECTRON 3 S40: Hubungan Tinggi Pemasangan dan Tingkat Proteksi.

Mengapa Tinggi Pemasangan Perlu Diperhatikan?

Tinggi terminal terhadap area yang akan dilindungi merupakan informasi penting dalam pembahasan cakupan proteksi. Karena itu, istilah “tiang enam meter” perlu dilengkapi penjelasan tentang lokasi dasar tiang dan posisi area yang dinilai.

Tiang yang dipasang di atas atap memiliki konteks berbeda dengan tiang yang berdiri dari permukaan tanah. Perencana memerlukan ukuran dan elevasi yang jelas agar posisi terminal dapat ditinjau dengan benar.

Untuk bangunan bertingkat atau atap dengan beberapa elevasi, gambar tampak dan potongan akan membantu. Informasi tersebut memungkinkan pembahasan posisi terminal terhadap bagian bangunan yang lebih tinggi, lebih rendah, atau menonjol.

Dengan data yang lengkap, hasil perencanaan juga lebih mudah dikomunikasikan kepada pemilik proyek. Gambar dapat menunjukkan posisi pemasangan, area yang ditinjau, dan bagian yang memerlukan evaluasi tambahan.

Menilai Kebutuhan Gedung, Gudang, dan Pabrik

Nama jenis bangunan saja belum cukup untuk menentukan model dan jumlah terminal. Dua gudang dengan luas serupa dapat memiliki bentuk atap, lingkungan sekitar, serta kebutuhan operasional yang berbeda.

Pada pabrik, peralatan di atas atap juga perlu diinformasikan. Contohnya adalah struktur penyangga, tangki, cerobong, unit mekanis, dan instalasi lain yang memengaruhi kondisi fisik area.

Pada gedung komersial, akses pemeliharaan menjadi pertimbangan praktis. Terminal yang sulit dijangkau membutuhkan perencanaan akses pemeriksaan agar pekerjaan di kemudian hari dapat dilakukan dengan baik.

Karena itu, pemilihan PREVECTRON 3 S40 sebaiknya dilakukan setelah data lokasi tersedia. Produk dapat dinilai sebagai salah satu pilihan berdasarkan hasil kajian, persyaratan proyek, dan dokumen teknis yang digunakan.

Komponen Instalasi PREVECTRON 3 S40

Pemasangan head perlu didukung komponen yang dipilih sesuai desain. Ruang lingkup pengadaan sebaiknya menjelaskan setiap komponen agar tidak terjadi perbedaan pemahaman antara pelanggan dan pelaksana.

Komponen utama yang biasanya perlu dibahas meliputi terminal udara, tiang penyangga, adaptor, penghantar turun, konektor, titik pemeriksaan, dan sistem pembumian.

Selain daftar material, dokumen pekerjaan perlu memuat gambar pemasangan. Gambar membantu menunjukkan jalur kabel, posisi pengikat, lokasi sambungan, serta akses pengukuran atau inspeksi.

Jika proyek menggunakan instalasi yang sudah ada, komponen tersebut perlu diperiksa sebelum diputuskan untuk digunakan kembali. Usia material, kondisi sambungan, dan kelengkapan dokumentasi dapat menjadi bagian dari peninjauan.

Tiang Penyangga dan Dudukan

Tiang menjaga posisi terminal sesuai rancangan. Pemilihannya perlu mempertimbangkan tinggi, lokasi pemasangan, metode pengikatan, serta kemampuan struktur tempat tiang dipasang.

Berat head 3 kg hanyalah salah satu informasi untuk perencanaan mekanis. Keputusan tentang dimensi tiang dan dudukan tidak cukup dibuat hanya berdasarkan berat terminal.

Untuk pemasangan pada atap, detail pengikatan perlu dipahami sejak awal. Pelaksana juga perlu memperhatikan kebutuhan akses, perlindungan bagian bangunan, dan metode pekerjaan yang sesuai dengan lokasi.

Sambungan ulir M20 pada terminal perlu dipadukan dengan adaptor yang cocok. Hindari membuat detail fabrikasi hanya dari foto produk karena ukuran visual dapat menimbulkan kesalahan.

Penghantar Turun dan Kualitas Sambungan

Penghantar turun menghubungkan bagian penerima sambaran dengan sistem pembumian. Jenis, penampang, jumlah jalur, dan metode pemasangannya perlu mengikuti desain proyek yang ditetapkan.

Datasheet head tidak dapat digunakan sebagai satu-satunya dasar untuk menentukan seluruh spesifikasi kabel. Perencana perlu mempertimbangkan persyaratan instalasi serta kondisi fisik bangunan.

Kualitas sambungan juga perlu mendapat perhatian. Klem yang sesuai harus dipasang dengan benar dan diperiksa kekencangannya berdasarkan petunjuk komponen.

Klem P6500 yang disebut dalam datasheet merupakan kelengkapan koneksi penghantar pada produk. Kelengkapan tersebut tidak berarti semua kebutuhan konektor di sepanjang jalur instalasi sudah tercakup.

Grounding sebagai Bagian dari Sistem

Sistem pembumian perlu direncanakan dan diukur, dengan hasil pemeriksaan yang terdokumentasi. Pemilik bangunan sebaiknya menerima catatan hasil pengujian sebagai bagian dari serah terima pekerjaan.

Pemeriksaan grounding juga perlu dibedakan dari pengujian head menggunakan tester khusus. Keduanya memiliki objek dan tujuan pemeriksaan berbeda.

Dengan memisahkan jenis pemeriksaan secara jelas, laporan teknis dapat menunjukkan kondisi terminal, kondisi instalasi, dan hasil pengukuran pembumian secara lebih mudah dipahami.

Baca panduan komponen dan pemeliharaan: Panduan Instalasi dan Perawatan PREVECTRON 3 S40: Tiang, Penghantar Turun, dan Grounding.

Pemeriksaan dan Perawatan PREVECTRON 3 S40

Pemeliharaan bertujuan menjaga agar kondisi sistem dapat diketahui selama masa penggunaan. Pemeriksaan perlu direncanakan sejak awal, termasuk siapa yang melaksanakan, dokumen apa yang digunakan, dan bagaimana hasilnya dicatat.

Untuk PREVECTRON 3 S40, datasheet menyebut dukungan tester khusus dan modul yang dapat diganti. Pelaksanaan pemeriksaan serta penggantian komponen perlu mengikuti petunjuk produsen dan dilakukan oleh pihak yang memahami perangkatnya.

Pada saat inspeksi, identitas unit sebaiknya dicatat bersama tanggal pemeriksaan dan hasil pengujian. Foto kondisi aktual juga membantu membandingkan perubahan dari waktu ke waktu.

Dokumentasi tersebut berguna ketika terjadi pergantian pengelola gedung atau tim pemeliharaan. Riwayat yang tertata membuat tindak lanjut lebih mudah dilakukan tanpa mengandalkan ingatan personel.

Pemeriksaan Visual Instalasi

Pemeriksaan visual dapat mencakup kondisi terminal, posisi tiang, kelengkapan pengikat, jalur penghantar, serta kondisi sambungan yang dapat diakses.

Perubahan fisik bangunan juga perlu dicatat. Penambahan atap, pemasangan peralatan baru, atau perubahan area operasional dapat menjadi alasan untuk meninjau kembali rancangan sebelumnya.

Pemilik bangunan sebaiknya tidak menganggap instalasi akan selalu sesuai setelah bangunan mengalami perubahan. Gambar dan dokumen lama perlu dibandingkan dengan kondisi lapangan.

Jika ditemukan kerusakan, sambungan terlepas, atau perubahan posisi komponen, temuan perlu diteruskan kepada pihak yang bertanggung jawab. Tindakan perbaikan kemudian dapat ditentukan berdasarkan pemeriksaan yang lebih lengkap.

Memahami Garansi Lima Tahun

Datasheet mencantumkan garansi lima tahun untuk produk. Sebelum transaksi, pelanggan perlu meminta rincian tertulis mengenai cakupan dan prosedur pelaksanaannya.

Informasi yang perlu diperjelas meliputi awal masa garansi, bukti pembelian, identifikasi produk, mekanisme klaim, dan komponen yang termasuk dalam cakupan.

Biaya pembongkaran, pemasangan kembali, pengiriman, atau pekerjaan lapangan juga perlu dijelaskan dalam penawaran. Jangan menganggap seluruh biaya tersebut otomatis termasuk hanya karena tercantum masa garansi produk.

Kejelasan sejak awal membantu kedua pihak memahami tanggung jawab masing-masing. Hal ini juga memudahkan pengelola gedung menyiapkan anggaran pemeliharaan.

Dokumen yang Perlu Diperiksa Sebelum Membeli

Pembelian PREVECTRON 3 S40 sebaiknya dilengkapi dokumen yang sesuai dengan model yang ditawarkan. Dokumen paling dasar adalah datasheet produk dan penawaran dengan identitas barang yang jelas.

Jika proyek memiliki persyaratan sertifikasi tertentu, mintalah salinan dokumen yang relevan. Nama sertifikasi yang tercantum pada brosur perlu dicocokkan dengan persyaratan proyek, cakupan dokumen, dan identitas produk.

Dokumen sistem manajemen mutu juga perlu dibaca sesuai fungsinya. Informasi tentang sistem mutu perusahaan tidak menggantikan kebutuhan untuk memeriksa spesifikasi teknis unit yang dibeli.

Pada serah terima, pastikan kelengkapan material cocok dengan daftar pengadaan. Simpan dokumen pembelian, hasil pemeriksaan, dan gambar pemasangan agar dapat digunakan kembali ketika diperlukan.

Informasi untuk Meminta Penawaran

Agar penawaran lebih sesuai kebutuhan, siapkan lokasi proyek, ukuran bangunan, tinggi bangunan, bentuk atap, dan foto kondisi area pemasangan.

Jika tersedia, sertakan denah serta gambar tampak. Untuk instalasi lama, tambahkan foto head, tiang, jalur penghantar, titik pemeriksaan, dan laporan pengukuran grounding terakhir.

Jelaskan pula apakah kebutuhan hanya berupa pengadaan head atau mencakup pemasangan dan pengujian. Ruang lingkup yang jelas membantu penyusunan daftar material dan estimasi pekerjaan.

Untuk proyek dengan persyaratan khusus, kirimkan spesifikasi tender atau dokumen teknis sejak awal. Dengan demikian, kesesuaian produk dapat diperiksa sebelum harga dan jadwal pekerjaan ditetapkan.

Pertanyaan Umum tentang PREVECTRON 3 S40

Apakah S40 berarti radius perlindungan 40 meter?

Tidak. Datasheet menyebut ΔT 40 µs sebagai parameter waktu pemajuan emisi. Angka radius membutuhkan dasar perencanaan dan data pemasangan.

Apakah head sudah mencakup seluruh sistem penangkal petir?

Head merupakan salah satu komponen. Tiang, penghantar turun, sambungan, dan pembumian perlu ditentukan dalam ruang lingkup tersendiri.

Apakah dimensi kemasan dapat dipakai untuk membuat dudukan?

Dimensi kemasan tidak dapat dijadikan pengganti gambar dimensi produk. Gunakan gambar teknis dan detail sambungan yang sesuai untuk pekerjaan fabrikasi.

Bagaimana menentukan pilihan produk untuk proyek?

Mulailah dari data bangunan dan persyaratan teknis. Setelah itu, tinjau kecocokan model, rancangan instalasi, dokumen pendukung, serta kebutuhan pemeliharaan.
