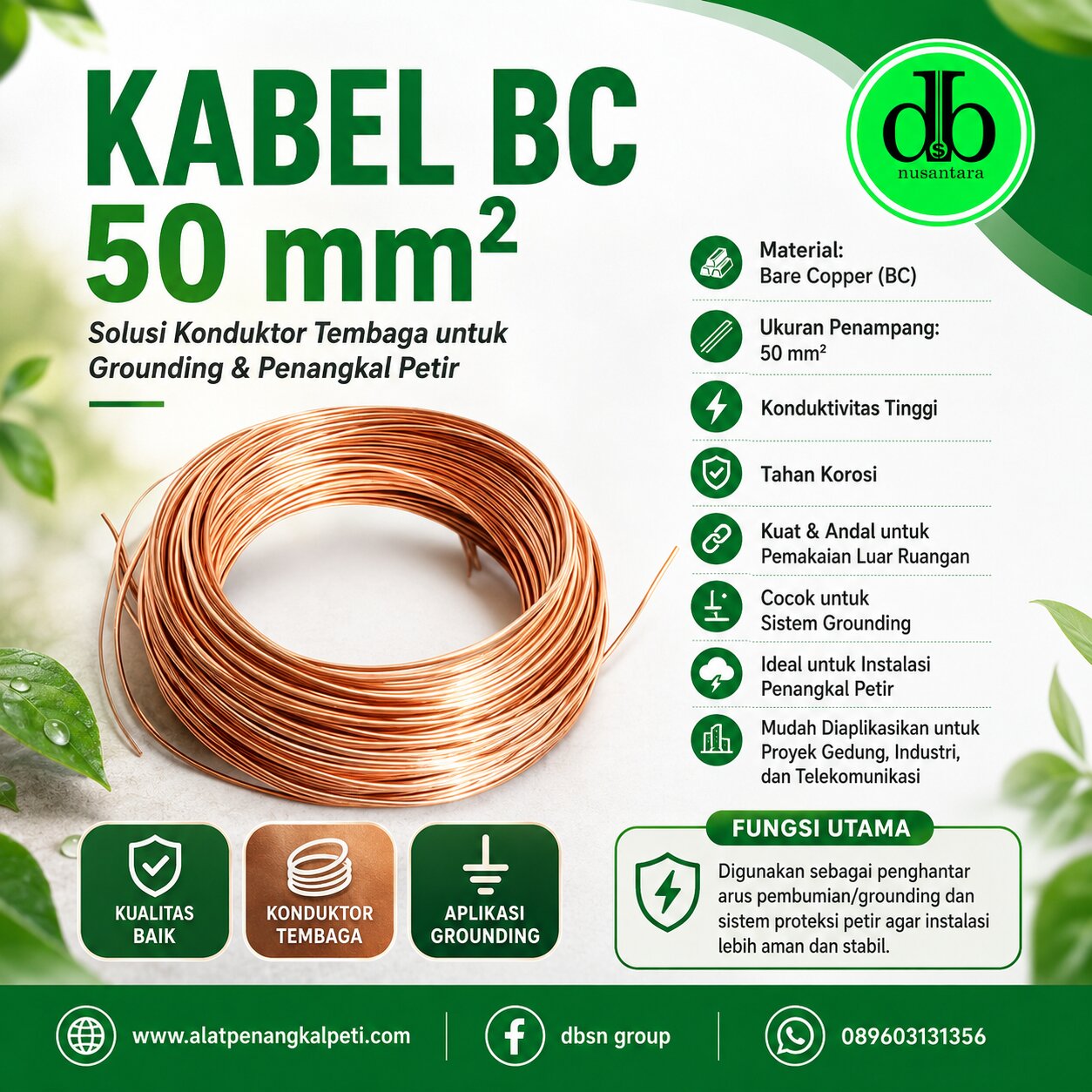

Kabel BC 50 mm² untuk Penangkal Petir dan Grounding System

Kabel BC 50 mm² untuk penangkal petir merupakan salah satu komponen penting dalam sistem proteksi petir dan grounding system. Dalam sebuah instalasi penangkal petir, kabel tidak hanya berfungsi sebagai penghubung biasa, tetapi menjadi jalur utama untuk menghantarkan arus petir dari air terminal, head terminal, atau ujung penangkal petir menuju sistem pembumian atau grounding. Karena arus petir memiliki energi yang sangat besar, pemilihan kabel penghantar harus dilakukan dengan benar agar sistem dapat bekerja lebih aman, stabil, dan sesuai kebutuhan lapangan.

Kabel BC menggunakan material tembaga telanjang atau bare copper conductor. Material tembaga dikenal memiliki konduktivitas listrik yang sangat baik, sehingga banyak digunakan pada instalasi grounding, sistem proteksi petir, panel listrik, tower telekomunikasi, gedung bertingkat, pabrik, gudang, area industri, hingga fasilitas publik. Berbeda dengan kabel berisolasi, kabel BC tidak memiliki lapisan pelindung luar, sehingga konduktor tembaganya terlihat langsung. Karakter ini membuat Kabel BC banyak dipilih untuk kebutuhan pembumian karena mudah disambungkan dengan grounding rod, busbar tembaga, clamp, bak kontrol grounding, maupun komponen sistem penangkal petir lainnya.

Pada sistem penangkal petir, ukuran kabel menjadi faktor penting. Kabel BC 50 mm² termasuk ukuran yang banyak digunakan karena memiliki luas penampang cukup besar untuk membantu menghantarkan arus menuju tanah. Dengan ukuran tersebut, kabel ini cocok dipakai pada proyek gedung, pabrik, tower BTS, gudang logistik, rumah sakit, hotel, apartemen, fasilitas industri, hingga instalasi kelistrikan yang membutuhkan sistem grounding lebih andal.

Apa Itu Kabel BC 50 mm²?

Pengertian Kabel BC

Kabel BC adalah kabel tembaga telanjang tanpa isolasi. Istilah BC sendiri merupakan singkatan dari Bare Copper, yang berarti tembaga polos atau tembaga tanpa lapisan pembungkus. Karena tidak memiliki isolasi, kabel ini umumnya digunakan pada jalur grounding atau pembumian, bukan sebagai kabel instalasi listrik biasa yang membawa tegangan untuk beban harian.

Dalam sistem grounding, Kabel BC berfungsi sebagai konduktor yang menghubungkan peralatan listrik, struktur logam, panel, atau sistem penangkal petir menuju elektroda pembumian. Elektroda pembumian tersebut bisa berupa grounding rod, plat grounding, grounding mesh, atau sistem pembumian lain yang tertanam di dalam tanah.

Pada instalasi penangkal petir, Kabel BC biasanya dipasang sebagai down conductor atau jalur turun dari air terminal menuju sistem grounding. Jalur ini sangat penting karena arus petir yang diterima oleh ujung penangkal petir harus segera dialirkan ke tanah melalui penghantar yang baik. Apabila kabel penghantar tidak sesuai, sambungan kurang kuat, atau jalur instalasi terlalu banyak belokan tajam, maka risiko loncatan arus, panas berlebih, dan gangguan pada sistem proteksi dapat meningkat.

Ukuran 50 mm² pada Kabel BC menunjukkan luas penampang konduktor, bukan diameter luar kabel. Semakin besar luas penampang kabel, maka kemampuan penghantaran arusnya juga semakin baik. Oleh karena itu, ukuran 50 mm² sering dipilih untuk kebutuhan yang memerlukan daya hantar lebih besar dibanding ukuran kecil.

Mengapa Ukuran 50 mm² Banyak Dipakai?

Kabel BC 50 mm² banyak dipakai karena memiliki kapasitas penghantar arus yang lebih besar dibandingkan kabel dengan ukuran lebih kecil. Pada sistem proteksi petir, arus yang mengalir bersifat impuls dengan durasi singkat namun memiliki energi sangat tinggi. Maka dari itu, dibutuhkan kabel dengan material dan ukuran yang mampu mendukung aliran arus tersebut menuju tanah secara lebih aman.

Ukuran 50 mm² juga dianggap lebih meyakinkan untuk kebutuhan proyek bangunan dan area industri. Pada gedung bertingkat, pabrik, tower, gudang, dan area produksi, sistem grounding tidak hanya berfungsi untuk penangkal petir, tetapi juga membantu menjaga keselamatan peralatan dan manusia. Kabel dengan penampang lebih besar dapat menjadi pilihan yang lebih kuat secara mekanis dan lebih stabil untuk jalur grounding utama.

Selain itu, Kabel BC 50 mm² cocok untuk pemasangan luar ruangan. Kabel ini dapat diaplikasikan pada dinding bangunan, jalur pipa, struktur tower, bak kontrol grounding, hingga ruang panel tertentu sesuai desain instalasi. Karena terbuat dari tembaga, kabel ini juga lebih mudah dikombinasikan dengan aksesoris grounding seperti clamp tembaga, skun kabel, busbar tembaga, dan konektor grounding.

Banyak kontraktor menggunakan Kabel BC 50 mm² untuk proyek penangkal petir karena ukurannya seimbang antara kemampuan teknis, kekuatan fisik, dan kemudahan instalasi. Kabel ini tidak terlalu kecil untuk jalur utama, namun tetap mudah dibentuk dan dipasang pada berbagai kondisi lapangan.

Fungsi Kabel BC 50 mm² pada Sistem Penangkal Petir

Sebagai Penghantar Arus Petir

Fungsi utama Kabel BC 50 mm² pada sistem penangkal petir adalah sebagai penghantar arus petir. Ketika petir menyambar air terminal atau head terminal, energi petir harus diarahkan menuju sistem grounding melalui jalur yang sudah disiapkan. Di sinilah Kabel BC bekerja sebagai media penghantar dari titik tertinggi penangkal petir menuju elektroda pembumian.

Agar sistem bekerja optimal, jalur kabel harus dibuat sependek dan selurus mungkin. Belokan yang terlalu tajam sebaiknya dihindari karena dapat mempengaruhi aliran arus impuls petir. Dalam praktik instalasi, jalur kabel biasanya dibuat mengikuti struktur bangunan atau tower dengan tetap memperhatikan kerapian, keamanan, dan kemudahan perawatan.

Sambungan kabel juga menjadi bagian yang sangat penting. Sambungan antara Kabel BC dengan head terminal, grounding rod, busbar, atau clamp harus dibuat kuat dan rapat. Sambungan yang longgar dapat menimbulkan tahanan sambungan tinggi, panas, bahkan percikan saat terjadi aliran arus besar. Oleh karena itu, pemasangan harus dilakukan oleh teknisi yang memahami sistem penangkal petir dan grounding.

Material tembaga pada Kabel BC membantu arus petir mengalir lebih cepat menuju tanah. Tembaga memiliki daya hantar listrik yang baik, sehingga sering menjadi pilihan utama untuk konduktor grounding dan proteksi petir. Dengan ukuran 50 mm², kabel ini dapat digunakan untuk kebutuhan instalasi yang membutuhkan jalur penghantar lebih andal dan kuat.

Sebagai Kabel Grounding System

Selain sebagai penghantar arus petir, Kabel BC 50 mm² juga berfungsi sebagai kabel grounding system. Grounding adalah sistem pembumian yang bertujuan mengalirkan arus gangguan, arus bocor, atau arus lebih ke tanah agar tidak membahayakan manusia dan peralatan. Dalam instalasi listrik, grounding sangat penting untuk menjaga keamanan sistem, terutama pada panel, mesin, genset, UPS, inverter, peralatan elektronik, dan struktur logam.

Kabel BC digunakan untuk menghubungkan instalasi listrik dengan elektroda grounding. Misalnya, dari panel listrik menuju busbar grounding, dari busbar menuju grounding rod, atau dari sistem penangkal petir menuju bak kontrol grounding. Dengan jalur yang baik, sistem pembumian dapat bekerja lebih stabil dan membantu mengurangi risiko tegangan sentuh yang berbahaya.

Pada area industri, grounding yang baik dapat membantu melindungi mesin produksi, sistem kontrol, perangkat komunikasi, dan peralatan elektronik sensitif. Pada tower BTS atau telekomunikasi, grounding juga berperan penting untuk menjaga perangkat dari gangguan petir dan lonjakan arus. Sementara pada gedung bertingkat, grounding membantu mendukung keselamatan sistem kelistrikan secara menyeluruh.

Kabel BC 50 mm² juga sering digunakan bersama komponen lain seperti grounding rod, chemical grounding, bak kontrol, busbar tembaga, clamp grounding, skun kabel, dan lightning counter. Kombinasi komponen tersebut membuat sistem proteksi petir lebih mudah diperiksa dan dirawat. Misalnya, bak kontrol grounding memudahkan teknisi melakukan pengecekan sambungan dan pengukuran tahanan grounding secara berkala.

Dalam perencanaan sistem grounding, nilai tahanan tanah juga perlu diperhatikan. Kabel yang baik harus didukung oleh sistem pembumian yang benar. Apabila nilai tahanan grounding masih tinggi, maka perlu dilakukan penambahan elektroda, perbaikan media tanah, atau penggunaan metode grounding tertentu sesuai kondisi lapangan. Artinya, Kabel BC 50 mm² adalah bagian penting dari sistem, tetapi hasil akhir tetap bergantung pada desain, instalasi, sambungan, dan kondisi tanah.

Secara umum, Kabel BC 50 mm² adalah pilihan yang tepat untuk proyek penangkal petir dan grounding system yang membutuhkan konduktor tembaga dengan daya hantar baik, kuat untuk instalasi luar ruangan, dan mudah diaplikasikan pada berbagai kebutuhan proyek. Kabel ini cocok digunakan pada gedung, pabrik, gudang, tower, panel listrik, area industri, fasilitas publik, hingga sistem proteksi petir profesional.

Untuk kebutuhan proyek, pemilihan Kabel BC 50 mm² sebaiknya disesuaikan dengan desain teknis, standar instalasi, panjang jalur kabel, sistem grounding, serta jenis bangunan yang dilindungi. Dengan pemilihan material yang tepat dan pemasangan yang benar, sistem penangkal petir dapat bekerja lebih aman dalam menghantarkan arus petir menuju tanah.

Kabel BC 50 mm² untuk penangkal petir menjadi solusi konduktor tembaga yang banyak digunakan karena kuat, konduktif, dan cocok untuk sistem grounding utama. Untuk kebutuhan pemasangan, pengadaan material, atau konsultasi sistem grounding dan penangkal petir, Anda dapat menghubungi DBSN Group melalui website www.alatpenangkalpeti.com atau WhatsApp 089603131356.

Spesifikasi Umum Kabel BC 50 mm²

Sebelum digunakan pada instalasi penangkal petir maupun grounding system, spesifikasi Kabel BC 50 mm² perlu dipahami dengan baik. Hal ini penting agar pemilihan kabel tidak hanya berdasarkan ukuran, tetapi juga berdasarkan fungsi, material, aplikasi, dan kesesuaian dengan kebutuhan proyek. Kabel BC 50 mm² termasuk jenis konduktor tembaga tanpa isolasi yang dirancang untuk menghantarkan arus ke sistem pembumian secara lebih efektif.

Berikut spesifikasi umum Kabel BC 50 mm²:

Dari tabel tersebut dapat dilihat bahwa Kabel BC 50 mm² memiliki fungsi utama sebagai penghantar arus ke tanah. Pada sistem proteksi petir, kabel ini bekerja sebagai jalur pengaman yang membantu mengalirkan arus petir dari air terminal atau head terminal menuju grounding rod. Karena menggunakan material tembaga telanjang, kabel ini memiliki kemampuan hantar listrik yang baik dan mudah dikoneksikan dengan berbagai komponen grounding.

Catatan penting: data teknis seperti berat per meter, jumlah serabut, diameter, dan breaking force dapat disesuaikan dengan katalog pabrikan atau sertifikat produk yang digunakan. Pada proyek profesional, terutama untuk gedung bertingkat, pabrik, tower telekomunikasi, fasilitas industri, rumah sakit, dan area publik, dokumen teknis produk sebaiknya diperiksa sebelum pemasangan agar sesuai dengan spesifikasi proyek.

Kelebihan Kabel BC 50 mm² untuk Penangkal Petir

Konduktivitas Listrik Tinggi

Salah satu kelebihan utama Kabel BC 50 mm² adalah konduktivitas listriknya yang tinggi. Tembaga dikenal sebagai salah satu material penghantar listrik yang sangat baik, sehingga banyak digunakan dalam sistem kelistrikan, grounding, dan proteksi petir. Pada sistem penangkal petir, kemampuan menghantarkan arus menjadi faktor yang sangat penting karena arus petir harus dialirkan ke tanah melalui jalur yang aman dan stabil.

Kabel BC 50 mm² cocok untuk mengalirkan arus besar dalam waktu singkat. Sifat arus petir berbeda dengan arus listrik biasa karena datang secara impuls, memiliki energi besar, dan terjadi dalam durasi yang sangat cepat. Oleh karena itu, jalur penghantar harus menggunakan material yang mampu membantu proses pelepasan arus tersebut menuju tanah.

Dengan konduktor tembaga dan luas penampang 50 mm², kabel ini membantu sistem penangkal petir bekerja lebih optimal. Ketika air terminal menerima sambaran petir, Kabel BC berperan sebagai jalur turun yang menghubungkan titik tangkap petir ke sistem grounding. Semakin baik kualitas kabel dan sambungannya, semakin baik pula kinerja sistem proteksi petir dalam mengalirkan arus ke bumi.

Kuat untuk Instalasi Outdoor

Kabel BC sering digunakan di area luar ruangan karena aplikasinya memang banyak berkaitan dengan sistem grounding dan penangkal petir. Pada instalasi penangkal petir, kabel ini bisa dipasang di dinding gedung, tiang, tower, jalur struktur baja, area panel, hingga bak kontrol grounding. Karena tidak memiliki isolasi, pemasangan Kabel BC harus dilakukan dengan rapi, aman, dan mengikuti jalur yang sudah direncanakan.

Untuk proyek gedung, tower, pabrik, dan fasilitas industri, kekuatan mekanis kabel menjadi hal yang penting. Kabel harus mampu bertahan terhadap kondisi lapangan, perubahan cuaca, kelembapan, dan potensi gangguan fisik. Kabel BC dengan material tembaga berkualitas lebih tahan digunakan dibandingkan konduktor berkualitas rendah yang mudah rapuh, mudah rusak, atau kurang stabil saat digunakan sebagai jalur grounding utama.

Kabel BC 50 mm² juga relatif mudah dibentuk mengikuti jalur instalasi, tetapi tetap harus menghindari belokan tajam. Pada sistem penangkal petir, jalur kabel sebaiknya dibuat sependek dan selurus mungkin agar arus petir dapat mengalir lebih lancar menuju sistem pembumian.

Mudah Dikombinasikan dengan Komponen Grounding

Kelebihan lain dari Kabel BC 50 mm² adalah mudah dikombinasikan dengan berbagai komponen grounding. Kabel ini bisa dihubungkan dengan grounding rod sebagai elektroda pembumian. Grounding rod biasanya ditanam ke dalam tanah untuk membantu menyalurkan arus gangguan atau arus petir ke bumi.

Selain itu, Kabel BC juga bisa masuk ke bak kontrol grounding. Bak kontrol berfungsi sebagai titik pemeriksaan sambungan grounding, sehingga teknisi lebih mudah melakukan pengecekan, perawatan, dan pengukuran tahanan grounding. Pada instalasi yang rapi, ujung Kabel BC dapat dikoneksikan ke busbar tembaga di dalam bak kontrol agar sambungan lebih kuat dan mudah diperiksa.

Kabel BC 50 mm² juga bisa dipasang menggunakan clamp, skun, lug, atau terminal grounding sesuai kebutuhan proyek. Pemilihan konektor harus disesuaikan dengan ukuran kabel, jenis sambungan, dan kondisi lapangan. Sambungan yang baik akan membantu menurunkan risiko tahanan sambungan tinggi, panas berlebih, atau percikan saat terjadi aliran arus besar.

Aplikasi Kabel BC 50 mm²

Kabel BC 50 mm² memiliki aplikasi yang luas, terutama pada sistem proteksi petir dan grounding. Produk ini dapat digunakan pada instalasi penangkal petir konvensional, yaitu sistem proteksi petir yang memakai air terminal, kabel penghantar turun, dan grounding system. Kabel BC berperan sebagai penghantar dari titik tangkap petir menuju tanah.

Selain itu, Kabel BC 50 mm² juga dapat digunakan pada instalasi penangkal petir elektrostatis atau ESE. Pada sistem ESE, kabel penghantar tetap menjadi komponen penting karena arus petir yang diterima head terminal harus disalurkan ke grounding dengan jalur yang baik. Kabel yang digunakan harus kuat, konduktif, dan sesuai dengan kebutuhan instalasi.

Untuk gedung bertingkat, Kabel BC 50 mm² banyak digunakan sebagai bagian dari grounding system. Gedung dengan banyak perangkat listrik, panel distribusi, lift, pompa, sistem komunikasi, CCTV, dan peralatan elektronik membutuhkan grounding yang baik agar sistem lebih aman. Kabel BC dapat menjadi jalur pembumian utama yang menghubungkan panel atau struktur dengan elektroda grounding.

Pada tower telekomunikasi atau BTS, Kabel BC 50 mm² juga sering dipakai untuk grounding tower dan perangkat pendukungnya. Area telekomunikasi sangat rentan terhadap gangguan petir karena memiliki struktur tinggi dan perangkat elektronik sensitif. Dengan grounding yang baik, risiko kerusakan perangkat akibat sambaran petir atau lonjakan arus dapat dikurangi.

Aplikasi lain Kabel BC 50 mm² meliputi grounding pabrik dan kawasan industri, grounding genset, UPS, inverter, panel listrik, gudang, rumah sakit, hotel, apartemen, dan fasilitas publik. Pada area industri, grounding yang baik sangat penting untuk mendukung keselamatan pekerja, mesin produksi, sistem kontrol, dan kelancaran operasional.

Tips Pemasangan Kabel BC 50 mm²

Jalur Kabel Harus Rapi dan Aman

Pemasangan Kabel BC 50 mm² harus memperhatikan jalur instalasi. Hindari belokan tajam karena pada sistem penangkal petir, jalur penghantar sebaiknya dibuat sependek dan selurus mungkin. Belokan tajam dapat mengganggu jalur pelepasan arus petir dan meningkatkan risiko loncatan arus pada titik tertentu.

Gunakan jalur terpendek menuju grounding agar arus petir lebih cepat dialirkan ke tanah. Kabel juga perlu dipasang menggunakan klem dengan jarak yang rapi agar tidak mudah bergerak atau longgar. Hindari area yang mudah terkena gangguan mekanis seperti jalur kendaraan, area pekerjaan berat, atau titik yang rawan benturan.

Pastikan kabel tidak longgar. Kabel yang terpasang longgar dapat mengurangi kerapian instalasi dan berisiko mengalami gangguan saat terkena getaran, angin, atau aktivitas di sekitar bangunan. Pada proyek profesional, jalur kabel sebaiknya mengikuti gambar kerja atau desain instalasi yang sudah disiapkan.

Sambungan Harus Kuat dan Minim Tahanan

Sambungan pada Kabel BC 50 mm² harus dibuat kuat, rapat, dan minim tahanan. Gunakan clamp tembaga atau konektor yang sesuai dengan ukuran kabel. Jangan menggunakan konektor yang terlalu kecil, longgar, atau tidak sesuai material karena dapat menyebabkan sambungan kurang stabil.

Pastikan sambungan bersih dari karat, kotoran, minyak, atau lapisan lain yang dapat mengganggu kontak antarlogam. Pada grounding utama, sambungan yang baik sangat penting karena menjadi jalur aliran arus besar. Sambungan yang buruk dapat menyebabkan panas, percikan, atau penurunan kinerja sistem grounding.

Setelah pemasangan selesai, lakukan pengukuran tahanan grounding. Pengukuran ini penting untuk memastikan bahwa sistem pembumian bekerja sesuai kebutuhan proyek. Nilai tahanan grounding yang baik akan membantu sistem proteksi petir bekerja lebih efektif.

Gunakan Sistem Grounding yang Sesuai

Kabel BC harus terhubung ke grounding rod atau elektroda pembumian yang sesuai. Grounding rod harus ditanam dengan metode yang benar dan disesuaikan dengan kondisi tanah. Pada beberapa lokasi, nilai tahanan grounding bisa berbeda-beda tergantung jenis tanah, kelembapan, kedalaman elektroda, dan jumlah titik grounding.

Target tahanan grounding menyesuaikan kebutuhan proyek. Untuk sistem penangkal petir dan area sensitif seperti pabrik, ruang panel, data center, rumah sakit, BTS, dan fasilitas industri, grounding yang baik sangat penting. Apabila nilai grounding masih tinggi, sistem bisa ditingkatkan dengan menambah grounding rod, menggunakan chemical grounding, memperbaiki media tanah, atau membuat sistem grounding paralel sesuai kondisi lapangan.

Mengapa Memilih Kabel BC 50 mm² untuk Proyek Penangkal Petir?

Kabel BC 50 mm² menjadi pilihan yang lebih meyakinkan untuk proyek yang membutuhkan penghantar arus petir dan grounding dengan kemampuan lebih baik. Ukuran 50 mm² memberikan luas penampang yang cukup besar untuk jalur penghantar utama, terutama pada instalasi penangkal petir gedung, pabrik, tower, dan area industri.

Kabel ini cocok untuk kebutuhan profesional karena menggunakan material tembaga, mudah disambungkan, kuat untuk instalasi outdoor, dan kompatibel dengan berbagai komponen proteksi petir. Kabel BC dapat dikoneksikan dengan grounding rod, busbar tembaga, bak kontrol grounding, clamp, skun, lug, dan terminal grounding. Dengan material dan sambungan yang tepat, sistem penangkal petir menjadi lebih rapi, aman, dan mudah dirawat.

“Untuk instalasi penangkal petir yang aman, kabel penghantar tidak boleh dipilih sembarangan. Kabel BC 50 mm² membantu memastikan arus petir dapat dialirkan ke tanah melalui jalur yang lebih stabil, kuat, dan sesuai kebutuhan proyek.”

Kalimat tersebut menjadi prinsip penting dalam pemilihan kabel penangkal petir. Kabel bukan hanya pelengkap instalasi, tetapi bagian utama dari sistem proteksi. Head terminal yang baik tetap membutuhkan jalur penghantar yang baik. Begitu juga grounding rod yang bagus tetap membutuhkan kabel penghubung yang sesuai. Karena itu, Kabel BC 50 mm² sering direkomendasikan untuk proyek yang membutuhkan sistem grounding dan proteksi petir yang lebih andal.

Rekomendasi Penggunaan Kabel BC 50 mm²

Kabel BC 50 mm² cocok digunakan untuk proyek penangkal petir gedung dan pabrik. Bangunan dengan struktur tinggi atau area terbuka membutuhkan sistem proteksi petir yang mampu menangkap dan mengalirkan arus petir ke tanah dengan aman. Kabel BC dapat digunakan sebagai jalur penghantar dari air terminal ke grounding.

Kabel ini juga cocok untuk grounding panel utama. Pada panel listrik, grounding membantu mengurangi risiko tegangan sentuh berbahaya dan mendukung keselamatan instalasi. Kabel BC 50 mm² dapat digunakan untuk menghubungkan panel ke busbar grounding atau elektroda pembumian.

Untuk tower, BTS, gudang, dan instalasi outdoor, Kabel BC 50 mm² menjadi pilihan yang praktis karena kuat dan mudah diaplikasikan. Pada tower dan BTS, grounding sangat penting untuk melindungi perangkat komunikasi dari gangguan petir. Pada gudang dan pabrik, grounding membantu menjaga keamanan sistem kelistrikan dan peralatan operasional.

Dalam penggunaannya, Kabel BC 50 mm² disarankan dipasang bersama bak kontrol grounding, grounding rod, clamp tembaga, busbar, dan lightning counter jika diperlukan. Bak kontrol membantu proses inspeksi, grounding rod menjadi elektroda pembumian, clamp tembaga memperkuat sambungan, busbar memudahkan distribusi grounding, dan lightning counter dapat membantu mencatat kejadian sambaran petir pada sistem tertentu.

Dengan pemilihan kabel yang tepat, pemasangan yang rapi, dan sistem grounding yang sesuai, Kabel BC 50 mm² dapat menjadi solusi andal untuk kebutuhan penangkal petir dan grounding system pada berbagai jenis proyek.
