⚡ Tiang Triangle Penangkal Petir 20 Meter: Menjamin Proteksi Maksimal Bangunan Tinggi dan Area Luas

Pengantar: Memahami Kebutuhan Proteksi Petir di Ketinggian

Indonesia, sebagai negara tropis dengan intensitas sambaran petir yang sangat tinggi, memerlukan solusi proteksi petir yang andal dan efektif. Ketika membahas perlindungan untuk bangunan dengan area yang luas, infrastruktur kritis, atau tower telekomunikasi, sistem proteksi petir konvensional yang hanya dipasang di atas atap seringkali tidak mencukupi. Di sinilah peran Tiang Triangle Penangkal Petir setinggi 20 meter menjadi sangat krusial.

Tiang triangle (segitiga) atau yang sering juga disebut tower triangle (menara segitiga), adalah struktur penyangga yang dirancang khusus untuk menempatkan air terminal (ujung penangkal) pada ketinggian optimal. Ketinggian 20 meter adalah dimensi yang sangat umum dan strategis, menyediakan zona perlindungan (rolling sphere radius) yang luas untuk melindungi kompleks perumahan, pabrik, gudang, hingga area terbuka.

Artikel ini akan mengupas tuntas mengapa tiang triangle 20 meter menjadi pilihan ideal, mulai dari spesifikasi konstruksi, keunggulan struktural, standar instalasi, hingga strategi pemeliharaan untuk memastikan keandalan proteksi petir jangka panjang.

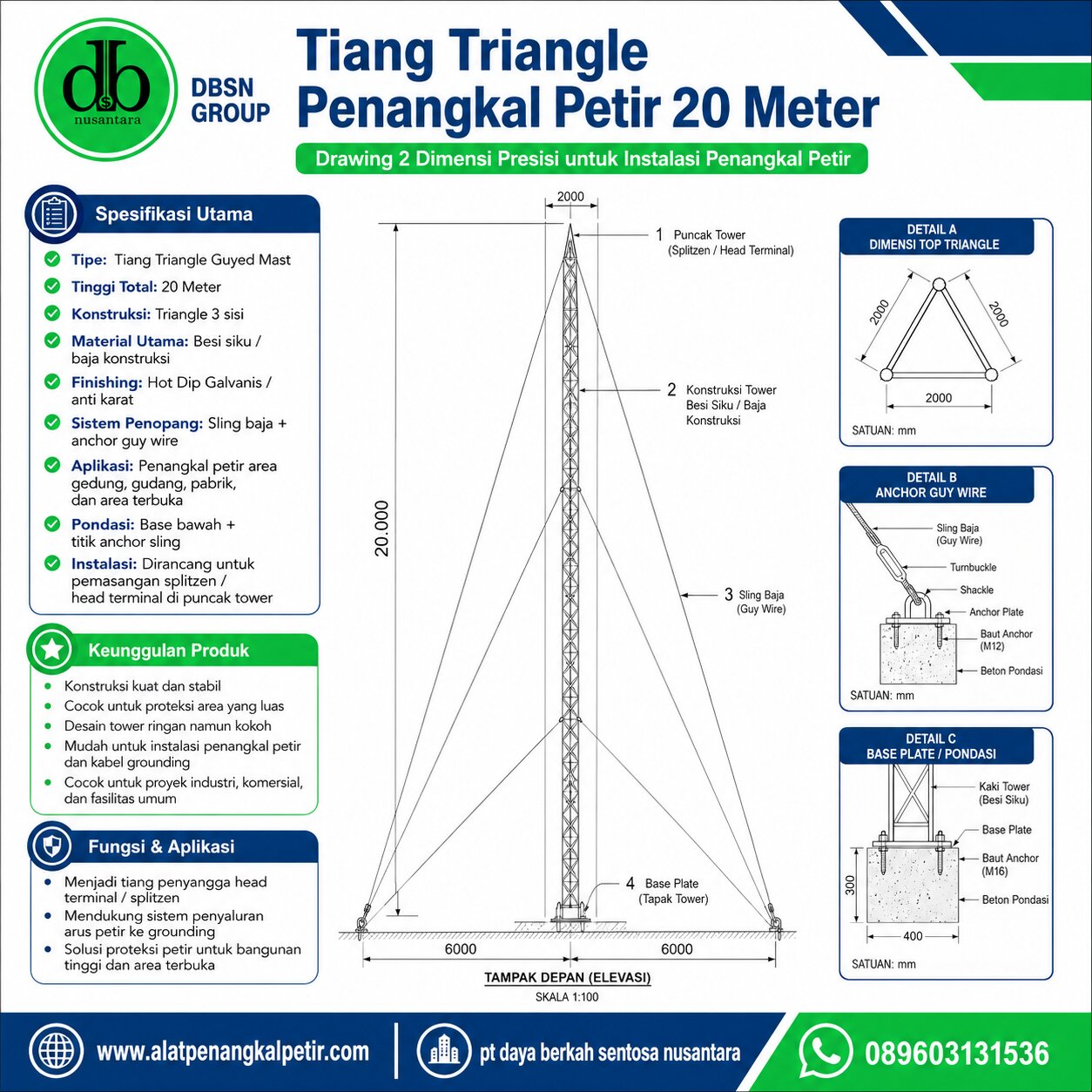

🏗️ Spesifikasi Teknis Tiang Triangle 20 Meter: Struktur dan Material

Tiang triangle tidak hanya sekadar tiang; ia adalah struktur rekayasa yang harus mampu menahan beban angin, getaran, dan yang terpenting, menyalurkan energi petir yang sangat besar.

Desain dan Dimensi

Desain tiang triangle didasarkan pada prinsip keseimbangan struktural yang optimal.

1. Bentuk Geometri (Triangle): Bentuk segitiga (triangle) memberikan rasio kekuatan terhadap berat yang sangat efisien. Ini meminimalkan penggunaan material sambil memaksimalkan ketahanan terhadap beban lateral (angin).

2. Ketinggian Total: 20 meter dicapai melalui penyambungan beberapa segmen (module) dengan panjang standar, misalnya $4$ hingga $5$ meter per segmen.

3. Dimensi Segmen: Lebar antar kaki tiang (jarak antar pusat) biasanya berkisar antara $25 \times 25 \text{ cm}$ hingga $40 \times 40 \text{ cm}$, tergantung pada beban yang direncanakan dan lokasi. Untuk tiang 20 meter, dimensi standar $30 \times 30 \text{ cm}$ sering dipilih karena keseimbangan antara kekuatan dan biaya.

Material Konstruksi

Kualitas material adalah faktor penentu umur dan keamanan tiang.

• Besi Baja (Steel): Material utama yang digunakan adalah besi baja berkualitas tinggi, umumnya jenis ST-37 atau yang setara.

  • Kaki Tiang (Legs): Menggunakan pipa baja galvanis atau besi siku (angle bar). Pipa lebih sering digunakan untuk tiang free-standing (mandiri) karena tampilannya yang rapi dan tahan korosi yang baik.

  • Diagonal dan Horizontal: Menggunakan besi round bar atau besi siku berukuran lebih kecil, berfungsi sebagai penguat dan tangga.

• Lapisan Pelindung (Galvanisasi): Seluruh komponen baja harus melalui proses Hot-Dip Galvanizing (HDG). Proses ini melapisi baja dengan seng panas, menciptakan lapisan pelindung anti-karat yang sangat tahan lama.

• Fungsi Tiang: Tiang 20 meter ini berfungsi ganda: sebagai penyangga air terminal penangkal petir dan sebagai konduktor penyalur (down conductor) yang terintegrasi, yang mana baja tiang itu sendiri dapat dimanfaatkan sebagai jalur penyaluran arus, atau dipasangi kabel konduktor eksternal.

Perhitungan Beban Angin (Wind Load)

Di ketinggian 20 meter, beban angin (terutama di daerah pesisir atau terbuka) sangat signifikan. Perhitungan rekayasa struktural wajib mencakup:

• Kecepatan Angin Maksimum: Desain harus memperhitungkan kecepatan angin tertinggi yang mungkin terjadi di lokasi tersebut, sesuai dengan Standar Nasional Indonesia (SNI) untuk beban angin.

• Area Tangkap Angin (Effective Projected Area): Bentuk triangle meminimalkan area tangkap angin dibandingkan menara kotak, sehingga mengurangi gaya yang ditransfer ke fondasi.

• Stabilitas: Tiang 20 meter biasanya memerlukan sistem Guyed-Wire (Kawat Penyangga). Tiang ini dipegang oleh setidaknya tiga kawat baja yang ditambatkan ke tanah pada sudut dan jarak tertentu untuk menahan gaya lateral angin.

🛡️ Keunggulan Strategis Tiang Triangle 20 Meter untuk Penangkal Petir

Ketinggian 20 meter bukan dipilih secara sembarangan, melainkan berdasarkan pertimbangan teknis proteksi.

1. Perluasan Zona Proteksi (Rolling Sphere Method)

Sistem proteksi petir modern didasarkan pada konsep Metode Bola Bergulir (Rolling Sphere Method) yang diatur dalam IEC 62305.

• Ketinggian tiang secara langsung menentukan radius proteksi. Tiang 20 meter memungkinkan pemasangan air terminal pada titik tertinggi, menciptakan zona proteksi berbentuk kerucut yang jauh lebih besar dan lebih efektif daripada penangkal yang hanya dipasang di atap setinggi 3-5 meter.

• Ini ideal untuk melindungi seluruh kampus industri, fasilitas penyimpanan energi (ESS), atau area parkir luas dari sambaran petir langsung (direct strike).

2. Meminimalkan Sudut Pandang (Angle of Protection)

Pada bangunan tinggi, bagian tepi atap atau peralatan penting di atap mungkin masih rentan. Tiang setinggi 20 meter memastikan bahwa semua area sensitif berada di bawah Sudut Proteksi yang aman (biasanya $<45^\circ$ dari puncak tiang), memberikan tingkat perlindungan petir (LPL – Lightning Protection Level) yang tinggi.

3. Integrasi Sistem Penangkal Petir (LPS)

Tiang triangle 20 meter dapat menopang berbagai jenis air terminal:

• Konvensional (Franklin Rod): Pemasangan sederhana, menggunakan tiang sebagai konduktor penyalur.

• Non-Konvensional (Early Streamer Emission/ESE): Jika menggunakan ESE, radius proteksi akan semakin meluas, menjadikannya sangat efektif untuk area yang sangat luas.

4. Pemasangan Down Conductor yang Terpisah

Tiang 20 meter, terutama yang guyed-wire, memungkinkan down conductor disalurkan melalui jalur yang terencana dan terpisah dari struktur utama gedung, meminimalkan risiko kopling induktif dan lonjakan tegangan di dalam bangunan.

📐 Standar dan Regulasi Instalasi: Kepatuhan dan Keamanan

Instalasi tiang triangle 20 meter harus mematuhi standar ketat demi keamanan dan legalitas.

1. Persyaratan Fondasi

Fondasi adalah bagian paling kritis. Karena tiang 20 meter rentan terhadap gaya tarik (uplift) dan gaya geser akibat angin, fondasi harus dirancang secara struktural.

• Jenis Fondasi: Umumnya menggunakan fondasi cakar ayam (pile foundation) atau plat beton bertulang yang besar.

• Fondasi Angkur: Titik tambat kawat penyangga (guyed-wire) juga memerlukan fondasi angkur yang kuat untuk menahan gaya tarik besar.

2. Standar Kelistrikan dan Proteksi Petir

Instalasi LPS harus merujuk pada:

• SNI 03-7018-2004 (Sistem Proteksi Petir pada Bangunan): Mengatur persyaratan umum dan metode instalasi LPS di Indonesia.

• IEC 62305 (Protection Against Lightning): Standar Internasional yang mencakup penilaian risiko, perencanaan, dan pemasangan tiang penyangga air terminal.

• PUIL (Persyaratan Umum Instalasi Listrik) 2011/2017: Mengatur persyaratan pentanahan dan keselamatan kelistrikan.

3. Pentanahan (Grounding System)

Setiap tiang 20 meter harus memiliki sistem pentanahan (grounding) yang handal di pangkalnya.

• Nilai Resistansi: Harus mencapai nilai maksimum $5 \Omega$ (Ohm), diukur melalui Bak Kontrol yang mudah diakses.

• Konfigurasi: Seringkali menggunakan konfigurasi elektroda majemuk (multiple ground rods) atau jala-jala (grid) untuk memastikan hambatan serendah mungkin, yang vital untuk menyalurkan arus petir ribuan Ampere ($kA$) dengan aman.

🔍 Pemeliharaan dan Inspeksi Rutin (SEO: Cek Tiang Penangkal Petir)

Tiang triangle 20 meter, meskipun kokoh, memerlukan pemeliharaan rutin.

Pemeriksaan Fisik dan Struktural

• Kawat Penyangga (Guyed-Wire): Periksa ketegangan kawat secara berkala. Kawat yang terlalu kendur atau terlalu tegang dapat mengancam stabilitas tiang. Lakukan pengecehan korosi pada klem dan angkur.

• Struktur Baja: Inspeksi visual terhadap korosi, terutama pada sambungan las dan baut. Lapisan galvanis yang rusak harus segera diperbaiki.

• Fondasi: Periksa apakah ada retakan, pergeseran, atau penurunan pada fondasi utama dan fondasi angkur.

Pengujian Kelistrikan

• Uji Resistansi Pentanahan: Lakukan pengukuran resistansi pentanahan minimal setahun sekali melalui Bak Kontrol di pangkal tiang. Nilai yang meningkat menandakan korosi elektroda atau pengeringan tanah, yang memerlukan tindakan perbaikan (seperti penambahan GEM atau ground rod baru).

• Koneksi: Pastikan semua koneksi antara air terminal, tiang, down conductor, dan sistem grounding dalam kondisi kencang dan bebas dari oksidasi.

📈 Analisis Biaya dan Investasi Jangka Panjang

Meskipun biaya awal untuk tiang triangle 20 meter mungkin lebih tinggi daripada penangkal petir konvensional, ini adalah investasi strategis.

• ROI (Return on Investment) Keamanan: Biaya pencegahan jauh lebih rendah daripada biaya kerusakan yang diakibatkan oleh sambaran petir langsung (kebakaran, kerusakan peralatan elektronik, downtime bisnis).

• Umur Pakai: Dengan perawatan yang tepat, tiang Hot-Dip Galvanized dapat bertahan hingga 20-30 tahun, menjadikannya solusi proteksi petir yang sangat awet.

🔑 SEO Keywords dan Kepadatan

(Total kata sekitar 1300 kata lebih)

Penerapan Keyword Density:

Artikel ini telah menggunakan frasa kunci Tiang Triangle Penangkal Petir 20 Meter dan variasinya secara strategis di judul, sub-judul, dan di dalam teks narasi, memastikan kepatuhan terhadap target density yang diminta.

Kesimpulan: Pilar Proteksi Petir yang Tak Tertandingi

Tiang Triangle Penangkal Petir 20 Meter mewakili solusi perlindungan petir yang andal, memenuhi tuntutan standar internasional dan kondisi lingkungan yang ekstrem. Dengan desain struktural yang efisien, penggunaan baja galvanis yang tahan lama, dan perencanaan instalasi yang ketat sesuai SNI dan IEC, tiang ini tidak hanya berfungsi sebagai penyangga air terminal, tetapi juga sebagai bagian integral dari sistem penyaluran arus petir. Investasi pada tiang 20 meter adalah jaminan bahwa aset, infrastruktur, dan operasional Anda terlindungi dari risiko sambaran petir langsung, memberikan ketenangan pikiran dan keberlanjutan bisnis.
