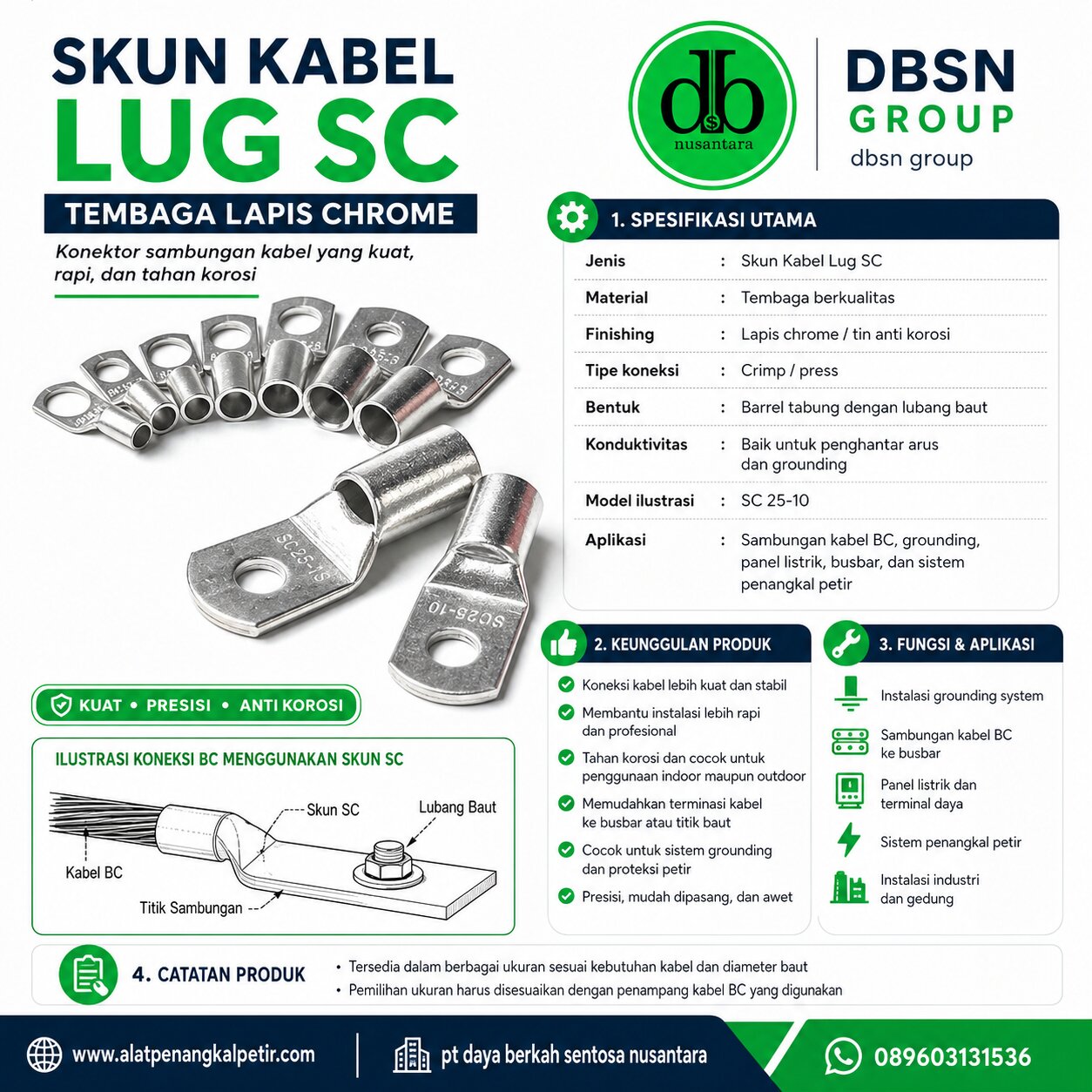

Skun Kabel Lug SC Tembaga Lapis Chrome: Spesifikasi, Ukuran, dan Aplikasi Instalasi Listrik Profesional
Dalam dunia instalasi listrik modern, skun kabel (cable lug) sering dianggap komponen kecil, namun perannya sangat krusial. Banyak gangguan sistem listrik—mulai dari panas berlebih, drop tegangan, hingga kegagalan panel—berawal dari sambungan kabel yang tidak sempurna. Oleh karena itu, pemilihan Skun Kabel Lug SC Tembaga Lapis Chrome (Heavy Duty) menjadi faktor penting untuk memastikan keamanan, efisiensi, dan keandalan sistem kelistrikan.
Artikel ini membahas secara lengkap fungsi, spesifikasi teknis, standar internasional, ragam ukuran, hingga aplikasi lapangan skun kabel SC berbahan tembaga berlapis chrome/tin plated, khususnya untuk kebutuhan panel listrik, grounding, PLTS, dan instalasi industri.
Apa Itu Skun Kabel / Cable Lug SC?
Skun kabel atau cable lug adalah komponen konektor yang dipasang di ujung kabel listrik untuk menghubungkan kabel ke:
- Terminal panel
- Busbar tembaga
- Peralatan listrik (MCCB, ACB, inverter, rectifier)
- Sistem grounding
Jenis SC (Straight Copper Lug) adalah tipe skun lurus berbahan tembaga murni, dirancang untuk arus besar dan koneksi permanen dengan metode crimping. Dibandingkan penyambungan langsung tanpa lug, penggunaan skun kabel:
- Mengurangi resistansi sambungan
- Mencegah serabut kabel terputus
- Menghasilkan koneksi yang kuat dan rapi
Dalam proyek profesional, penggunaan skun kabel bukan pilihan tambahan, tetapi standar wajib instalasi.
Material & Kualitas Skun Kabel Lug SC Heavy Duty
Berdasarkan data teknis pabrikan, Skun Kabel Lug SC Heavy Duty memiliki spesifikasi material yang dirancang untuk daya hantar arus tinggi dan umur pakai panjang.
Spesifikasi Material Utama
- Material: Copper (Tembaga)
- Komposisi tembaga: ≥ 99,92%
- Finishing: Tin Plated (lapis chrome/timah)
- Konduktivitas listrik: ≥ 98%
- Kekuatan tarik (tensile load): ≥ 250 N
- Kelas: Class A
Kandungan tembaga yang sangat tinggi memastikan hambatan listrik minimum, sementara lapisan tin plated berfungsi melindungi permukaan dari oksidasi dan korosi, terutama pada lingkungan lembab, industri, dan outdoor.
Fungsi Lapisan Chrome / Tin Plated pada Skun Kabel
Lapisan tin plated (sering disebut chrome di lapangan) bukan sekadar estetika. Fungsinya sangat vital, antara lain:
- Mencegah oksidasi tembaga
- Menjaga kualitas sambungan jangka panjang
- Mengurangi panas akibat kontak tidak sempurna
- Cocok untuk lingkungan industri & grounding
Pada sistem dengan arus besar, oksidasi kecil saja dapat menaikkan resistansi sambungan, yang berujung pada panas berlebih. Oleh sebab itu, skun kabel wajib menggunakan lapisan pelindung.
Standar IEC 61238-1: Jaminan Kualitas & Keamanan
Skun Kabel Lug SC Heavy Duty ini diproduksi sesuai IEC 61238-1, yaitu standar internasional untuk:
- Konektor listrik
- Sambungan kabel bertegangan rendah & menengah
- Uji mekanis dan listrik pada cable lug
Dengan standar ini, produk telah melalui pengujian:
- Daya hantar arus
- Kekuatan mekanis
- Keandalan sambungan jangka panjang
Bagi proyek:
- Industri
- Gedung bertingkat
- PLTS
- Pemerintah & BUMN
Penggunaan komponen berstandar IEC menjadi syarat mutlak untuk memenuhi spesifikasi teknis dan audit keselamatan.
Ragam Ukuran Skun Kabel Lug SC (Lengkap & Presisi)
Skun Kabel Lug SC Heavy Duty tersedia dalam rentang ukuran yang sangat lengkap, sehingga dapat digunakan dari instalasi kecil hingga industri berat.
Rentang Ukuran Kabel
- 2,5 mm² hingga 630 mm²
Ukuran Baut Terminal
- M5, M6, M8, M10, M12, M16, M20, hingga M24
Kesesuaian ukuran kabel dan baut terminal sangat penting untuk:
- Menghindari sambungan longgar
- Memastikan kontak maksimal
- Mencegah panas berlebih
Tabel Spesifikasi Teknis Skun Kabel Lug SC (Ringkas)
Berikut gambaran umum spesifikasi (diringkas dari data pabrikan):
| Ukuran Kabel (mm²) | Baut | Aplikasi Umum |
|---|---|---|
| 2,5 – 6 | M5 | Panel kecil, kontrol |
| 10 – 16 | M6 | Panel distribusi |
| 25 – 35 | M8 | MCCB, grounding |
| 50 – 70 | M10 | Inverter, busbar |
| 95 – 150 | M12 | Panel industri |
| 185 – 240 | M16 | Daya besar |
| 300 – 400 | M20 | Industri berat |
| 500 – 630 | M24 | Utilitas & gardu |
Data dimensi detail (panjang lug, diameter, berat, kode produk) mengacu pada brosur resmi pabrikan
Aplikasi Skun Kabel Lug SC di Lapangan
1. Panel Listrik & Distribusi Daya
Skun kabel SC banyak digunakan pada:
- Panel LVMDP & SDP
- Busbar tembaga
- MCCB & ACB
- Panel kontrol industri
Sambungan yang kuat dan presisi memastikan arus mengalir stabil tanpa hotspot.
2. Sistem Grounding & Penangkal Petir
Dalam sistem grounding:
- Kabel BC atau NYY dihubungkan ke busbar grounding
- Skun kabel memastikan kontak tembaga-ke-tembaga maksimal
- Cocok untuk grounding gedung, industri, dan PLTS
Skun kabel berlapis tin plated sangat direkomendasikan karena tahan terhadap kelembapan tanah dan lingkungan korosif.
3. PLTS & Sistem Energi Terbarukan
Pada sistem PLTS:
- Koneksi inverter
- Battery bank
- Combiner box
- Sistem DC & AC
Arus besar dan siklus kerja panjang menuntut skun kabel berkualitas tinggi agar sistem tetap aman dan efisien.
Cara Memilih Skun Kabel yang Tepat (Panduan Praktis)
Beberapa prinsip penting:
- Sesuaikan luas penampang kabel (mm²)
- Cek ukuran baut terminal (M5–M24)
- Pastikan standar IEC
- Gunakan alat crimping yang sesuai
- Hindari skun tipis atau non-standar
Kesalahan pemilihan skun sering menyebabkan:
- Sambungan longgar
- Overheating
- Kerusakan panel
Kesalahan Umum dalam Penggunaan Skun Kabel
Beberapa kesalahan yang sering terjadi di lapangan:
- Skun terlalu kecil untuk kabel
- Crimping tidak sempurna
- Baut tidak sesuai diameter lubang lug
- Menggunakan skun tanpa lapisan pelindung
Padahal, biaya skun kabel jauh lebih kecil dibanding kerusakan panel atau downtime sistem.
Keunggulan Skun Kabel Lug SC Heavy Duty
Mengapa produk ini layak dipilih untuk proyek profesional:
- Material tembaga murni
- Konduktivitas tinggi
- Sambungan kuat & rapi
- Tahan korosi
- Umur pakai panjang
- Sesuai standar IEC
Bagi kontraktor dan engineer, ini berarti instalasi lebih aman, minim komplain, dan lolos inspeksi.
Perspektif Engineer: Skun Kabel Bukan Aksesori
Dalam praktik engineering, skun kabel adalah bagian integral dari desain sistem listrik. Sambungan yang baik:
- Mengurangi losses
- Meningkatkan efisiensi
- Menjaga kestabilan sistem jangka panjang
Karena itu, pemilihan skun kabel tidak boleh kompromi.
Kesimpulan
Skun Kabel Lug SC Tembaga Lapis Chrome (Heavy Duty) adalah solusi ideal untuk instalasi listrik profesional yang menuntut keamanan, efisiensi, dan keandalan tinggi. Dengan material tembaga ≥99,92%, konduktivitas ≥98%, serta standar IEC 61238-1, produk ini sangat cocok untuk panel listrik, grounding, PLTS, dan aplikasi industri.
Konsultasi & Pengadaan Skun Kabel Lug SC
Butuh:
- Rekomendasi ukuran skun kabel?
- Pengadaan skun kabel untuk proyek panel & grounding?
- Konsultasi teknis instalasi listrik?
📲 Hubungi Distributor Resmi
🏢 PT Daya Berkah Sentosa Nusantara
🌐 www.alatpenangkalpetir.com
