Penangkal Petir LPI Guardian CAT III menjadi solusi strategis di tengah meningkatnya risiko sambaran petir pada bangunan tinggi dan kawasan dengan intensitas petir yang tinggi, seperti wilayah tropis termasuk Indonesia. Pertumbuhan gedung bertingkat, fasilitas industri, data center, hingga infrastruktur energi membuat potensi kerugian akibat sambaran petir semakin besar—bukan hanya kerusakan fisik, tetapi juga gangguan operasional, kerusakan peralatan elektronik sensitif, hingga risiko keselamatan manusia. Pada kondisi ini, sistem penangkal petir konvensional sering kali memiliki keterbatasan dalam mengendalikan jalur sambaran petir secara presisi, terutama pada struktur kompleks dan tinggi. Inilah yang mendorong peran sistem penangkal petir aktif modern, salah satunya LPI Guardian CAT III, sebagai solusi proteksi petir berstandar internasional.
Apa Itu Penangkal Petir LPI Guardian CAT III
LPI Guardian CAT III merupakan bagian dari Guardian Lightning Protection System 5, sebuah sistem proteksi petir terpadu yang dikembangkan oleh Lightning Protection International (LPI), produsen spesialis proteksi petir asal Australia. Sistem ini dirancang sebagai paket lengkap yang mencakup air terminal aktif, tiang penyangga berisolasi, down conductor khusus tegangan tinggi, hingga sistem grounding berimpedansi rendah.
Berbeda dengan penangkal petir konvensional, LPI Guardian CAT III menggunakan teknologi Controlled Advanced Triggering (CAT), yaitu pendekatan rekayasa medan listrik untuk mengendalikan waktu dan lokasi terbentuknya upward leader. Teknologi ini memungkinkan sistem “menunggu” hingga kondisi medan listrik optimal sebelum memicu pelepasan muatan ke arah sambaran petir, sehingga jalur sambaran dapat dikendalikan secara lebih efektif.
Guardian CAT III sendiri merupakan model terbesar dalam keluarga Guardian CAT (CAT I, CAT II, dan CAT III). Model ini dirancang khusus untuk level proteksi tinggi hingga sangat tinggi, sehingga cocok digunakan pada struktur dengan risiko sambaran petir signifikan, seperti gedung tinggi, kawasan industri luas, fasilitas energi, dan area terbuka strategis. Dalam brochure resmi Guardian System 5, LPI menegaskan bahwa desain CAT III ditujukan untuk aplikasi dengan kebutuhan area proteksi luas dan tingkat keandalan maksimum.
Sebagai produsen yang telah berpengalaman lebih dari 15 tahun dengan puluhan ribu instalasi di lebih dari 75 negara, LPI mengembangkan Guardian CAT bukan sekadar sebagai produk, melainkan sebagai sistem proteksi petir berbasis riset, pengujian lapangan, dan pemodelan ilmiah. Pendekatan ini menjadikan LPI Guardian CAT III sering direkomendasikan oleh konsultan dan engineer pada proyek-proyek bernilai tinggi.
Prinsip Kerja Teknologi Controlled Advanced Triggering (CAT)
Keunggulan utama Penangkal Petir LPI Guardian CAT III terletak pada prinsip kerja teknologi Controlled Advanced Triggering (CAT). Prinsip ini dijelaskan secara teknis melalui tahapan kerja (Step 1–3) yang berfokus pada pengendalian medan listrik dan pembentukan upward leader yang stabil.
1. Rod tumpul (blunt rod) untuk meminimalkan corona discharge
Berbeda dengan penangkal petir konvensional yang menggunakan ujung runcing, Guardian CAT III memakai rod tumpul. Secara ilmiah, ujung runcing cenderung menghasilkan corona discharge berlebihan pada fase awal badai petir. Corona berlebih ini membentuk space charge cloud yang justru dapat menghambat pembentukan upward leader. Rod tumpul pada Guardian CAT dirancang untuk menekan efek ini. Penelitian yang dikutip LPI menunjukkan bahwa desain blunt rod lebih efisien dalam mengelola medan listrik dibanding ujung runcing.
“Rounded or blunt tips have been demonstrated to be more efficient than sharp points because of a reduced space charge effect,”
— C.B. Moore et al., The Measurement of Lightning Rod Responses to Nearby Strikes.
2. Empat panel logam terisolasi yang ‘mengapung’ secara elektrik
Di sekitar rod utama, Guardian CAT III dilengkapi empat panel logam yang terisolasi satu sama lain. Panel-panel ini tidak terhubung langsung ke sistem pembumian, sehingga secara elektrik bersifat floating. Ketika medan listrik atmosfer meningkat akibat mendekatnya downward leader, panel-panel ini akan naik potensialnya melalui mekanisme kapasitif.
3. Kapasitif coupling terhadap downward leader
Saat downward leader dari awan petir mendekat, terjadi kapasitif coupling antara leader dan panel-panel terisolasi. Tegangan pada panel meningkat seiring intensitas medan listrik. Pada titik tertentu, perbedaan tegangan antara panel dan rod utama mencapai ambang yang dirancang secara presisi.
4. Triggered arc yang memicu upward leader stabil pada waktu yang tepat
Ketika ambang tercapai, terbentuk triggered arc antara panel dan rod. Arc ini menghasilkan ion dalam jumlah besar dan meningkatkan medan listrik lokal secara signifikan. Efek ganda ini memicu terbentuknya upward leader yang stabil, terkontrol, dan tepat waktu, sehingga peluang menangkap sambaran petir menjadi jauh lebih tinggi dibanding sistem konvensional.
Pendekatan CAT ini memastikan bahwa upward leader tidak muncul terlalu dini (yang berisiko gagal) maupun terlambat (yang berisiko sambaran mengenai bagian struktur lain). Dengan kata lain, sistem ini mengoptimalkan “timing” sambaran.
Seorang pakar proteksi petir internasional yang sering dirujuk dalam pengembangan teknologi CAT menyatakan:
“Effective lightning protection is not about attracting lightning as early as possible, but about initiating a stable upward leader at the correct moment.”
— Praktisi riset proteksi petir, dikutip dalam pengembangan sistem CAT LPI.
Nilai Teknis dan Aplikasi dalam Proteksi Petir Modern
Dalam konteks sistem penangkal petir aktif, LPI Guardian CAT III sering dikaitkan dengan istilah LSI dan query turunan seperti penangkal petir gedung tinggi, penangkal petir aktif CAT, proteksi petir industri, dan lightning protection system Australia. Hal ini tidak lepas dari karakter teknisnya yang mampu memberikan area proteksi luas dengan jumlah terminal yang lebih efisien.
Penggunaan Guardian CAT III sangat relevan pada bangunan dengan banyak competing features—misalnya rooftop equipment, antena, atau struktur logam lain—karena sistem ini dirancang dengan pendekatan perhitungan berbasis medan listrik dan geometri struktur. Dengan dukungan metode desain seperti Collection Volume Method (CVM) dan software perhitungan khusus, CAT III menjadi pilihan utama untuk proyek yang menuntut keandalan tinggi.
Pada akhirnya, Penangkal Petir LPI Guardian CAT III menegaskan evolusi teknologi proteksi petir dari sekadar “menyediakan titik sambaran” menjadi sistem aktif yang mampu mengendalikan proses sambaran itu sendiri secara ilmiah dan terukur—sebuah pendekatan yang semakin dibutuhkan di era infrastruktur modern dengan risiko dan nilai aset yang terus meningkat.
Penangkal Petir LPI Guardian CAT III dirancang bukan hanya sebagai air terminal aktif, tetapi sebagai sistem teknis yang terintegrasi dan dapat dipertanggungjawabkan secara engineering. Pada bagian lanjutan ini, fokus diarahkan pada spesifikasi teknis utama serta metode perhitungan radius proteksi yang menjadi pembeda signifikan antara LPI Guardian CAT III dan sistem penangkal petir konvensional.

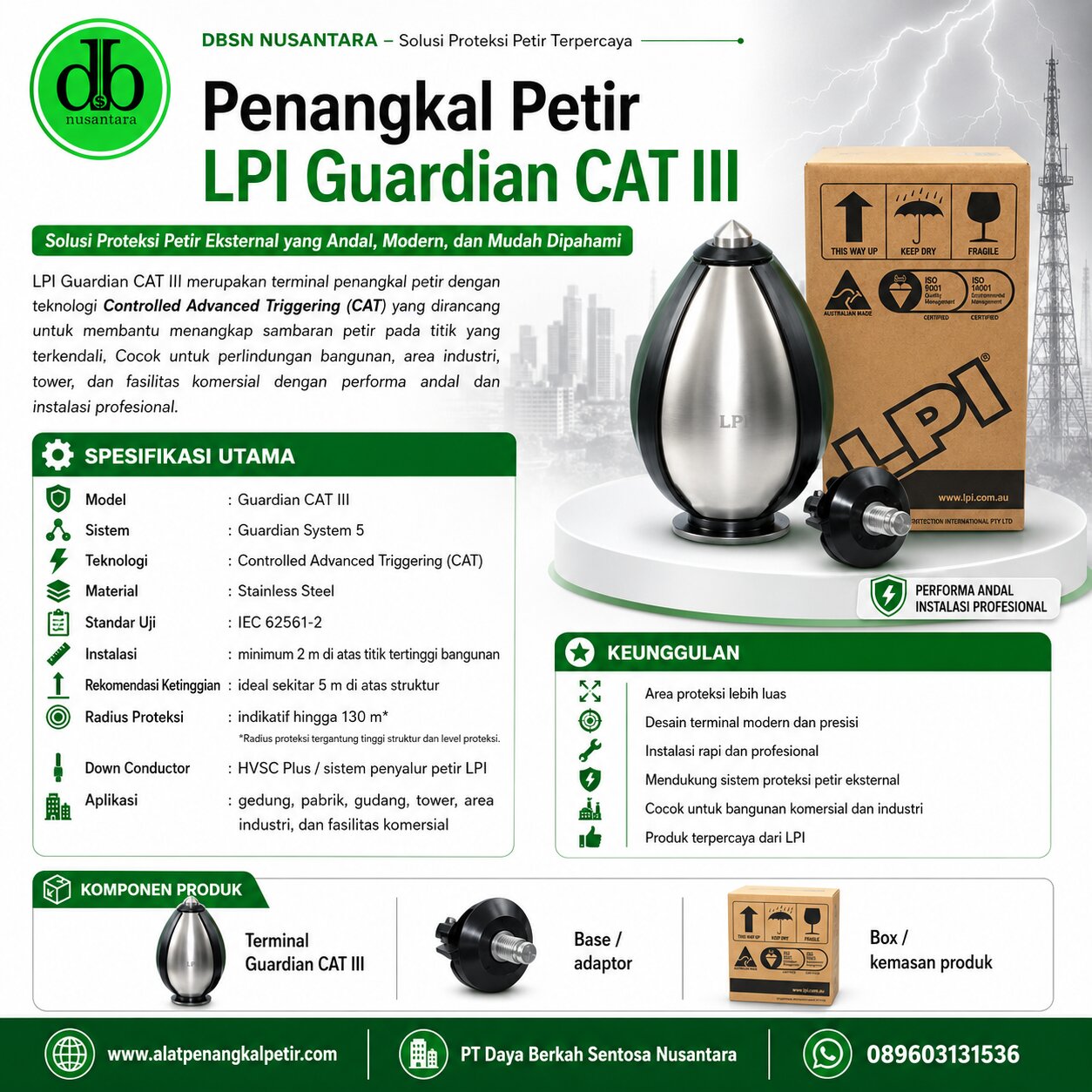

Spesifikasi Teknis Utama LPI Guardian CAT III
Sebagai bagian dari Guardian Lightning Protection System 5, LPI Guardian CAT III memiliki spesifikasi teknis yang disusun untuk menjawab kebutuhan proteksi petir pada struktur berisiko tinggi. Setiap komponen dipilih dengan pendekatan keandalan jangka panjang, bukan sekadar memenuhi fungsi dasar.
Material & Konstruksi
- Material: Stainless Steel berkualitas tinggi
Air terminal Guardian CAT III dibuat dari stainless steel yang tahan korosi, cocok untuk lingkungan tropis dengan kelembapan tinggi, area pesisir, maupun kawasan industri. Material ini menjaga stabilitas karakteristik listrik sekaligus ketahanan mekanis dalam jangka panjang. Dalam praktik lapangan, material stainless steel terbukti lebih konsisten dibanding material standar yang mudah terdegradasi oleh cuaca ekstrem. - Standar pengujian: IEC 62561-2
Guardian CAT III telah diuji sesuai standar internasional IEC 62561-2, yang mengatur persyaratan dan pengujian komponen sistem proteksi petir. Kepatuhan terhadap standar ini memberikan kepastian bahwa air terminal mampu bekerja dalam kondisi sambaran nyata, bukan hanya simulasi teoritis.
Varian Model Guardian CAT
- CAT I, CAT II, CAT III
LPI menyediakan tiga varian untuk menyesuaikan kebutuhan risiko dan skala bangunan. CAT III merupakan model terbesar dengan kapasitas proteksi paling luas, dirancang khusus untuk struktur tinggi dan kompleks. Pendekatan bertingkat ini memungkinkan perancangan sistem yang efisien tanpa overdesign.
Sistem Penyangga & Isolasi
- FRP Mast (insulated mast)
Guardian CAT III dipasang pada Fibreglass Reinforced Plastic (FRP) Mast yang berfungsi sebagai tiang penyangga sekaligus isolator listrik. Penggunaan FRP Mast membantu mengontrol jalur energi petir agar tidak menginduksi struktur bangunan. Dalam banyak proyek, pendekatan ini jauh lebih aman dibanding tiang logam konvensional yang berpotensi menciptakan jalur induksi tambahan.
Down Conductor Khusus Tegangan Tinggi
- HVSC Plus – withstand voltage ≥ 500 kV
Salah satu elemen kunci sistem ini adalah High Voltage Shielded Cable (HVSC Plus). Kabel ini dirancang khusus untuk menyalurkan energi petir ke sistem grounding dengan aman, sekaligus meminimalkan efek induksi elektromagnetik ke instalasi internal. Dengan kemampuan menahan tegangan hingga ≥ 500 kV, HVSC Plus menjadi solusi ideal untuk bangunan sensitif seperti data center dan fasilitas industri berteknologi tinggi.
Monitoring Sambaran Petir
- Lightning Strike Recorder (LSR2)
Guardian CAT III dilengkapi LSR2, alat pencatat sambaran petir yang dipasang pada jalur down conductor. Perangkat ini mencatat jumlah sambaran yang ditangkap sistem, memberikan data objektif bagi owner dan engineer untuk evaluasi kinerja sistem. Keberadaan LSR2 sering menjadi nilai tambah dalam audit keselamatan dan laporan operasional.
Dalam pengalaman proyek berskala besar, sistem proteksi petir yang dapat dimonitor sering kali lebih dihargai karena memberikan transparansi kinerja, bukan sekadar klaim proteksi.
Radius Proteksi & Metodologi Perhitungan
Keunggulan lain Penangkal Petir LPI Guardian CAT III terletak pada cara penentuan radius proteksi yang tidak berbasis asumsi statis, melainkan melalui perhitungan ilmiah.
Software Desain: CATCALC
LPI menggunakan software internal bernama CATCALC untuk menghitung jumlah, posisi, dan ketinggian optimal air terminal. Software ini dirancang khusus untuk sistem Guardian CAT dan mempertimbangkan parameter nyata di lapangan. Setiap desain yang dihasilkan CATCALC dapat disertifikasi oleh LPI, sehingga memberikan jaminan tambahan dari sisi engineering.
Metodologi yang Digunakan
Perhitungan radius proteksi Guardian CAT III mengacu pada:
- Collection Volume Method (CVM)
Metode ini mempertimbangkan volume ruang di mana sebuah struktur berpotensi “mengumpulkan” sambaran petir, bukan hanya sudut proteksi geometris. - IEEE Std. 998
Standar ini digunakan secara luas dalam perancangan proteksi petir berbasis perilaku leader dan medan listrik.
Pendekatan ini menempatkan Guardian CAT III sejajar dengan sistem proteksi petir modern yang berbasis fisika petir, bukan sekadar pendekatan visual atau sudut perlindungan sederhana.
Faktor-Faktor Perhitungan Radius Proteksi
Beberapa faktor utama yang diperhitungkan dalam CATCALC meliputi:
- Tinggi bangunan, termasuk tinggi air terminal di atas struktur
- Level proteksi: Standard, High, atau Very High
- Lightning density lokasi, yaitu kepadatan sambaran petir per km² per tahun
- Competing features, seperti antena, struktur logam lain, atau bangunan di sekitarnya yang juga berpotensi meluncurkan upward leader
Dalam banyak kasus, faktor competing features sering diabaikan pada desain konvensional, padahal justru menjadi penyebab kegagalan proteksi pada bangunan tinggi.
Kapasitas Radius Proteksi CAT III
Berdasarkan konfigurasi dan ketinggian struktur, radius proteksi CAT III dapat mencapai lebih dari 120 meter. Nilai ini bersifat indikatif dan sangat bergantung pada hasil perhitungan spesifik lokasi. Pendekatan ini menunjukkan bahwa satu unit Guardian CAT III dapat menggantikan beberapa air terminal konvensional, asalkan dirancang dan dipasang sesuai kaidah engineering.
Pendekatan berbasis perhitungan seperti ini membuat Guardian CAT III tidak hanya unggul secara teknis, tetapi juga efisien secara desain dan biaya proyek. Penangkal Petir LPI Guardian CAT III pada akhirnya bukan sekadar produk, melainkan sistem proteksi petir aktif yang dirancang dengan logika risiko, data lapangan, dan metodologi internasional yang teruji—dan Penangkal Petir LPI Guardian CAT III.
Penangkal Petir LPI Guardian CAT III tidak dapat dipisahkan dari kualitas sistem pendukung yang menyertainya. Dalam desain proteksi petir modern, air terminal hanyalah titik awal. Keberhasilan sistem sangat ditentukan oleh bagaimana energi petir dialirkan secara aman melalui down conductor dan dilepaskan ke tanah melalui sistem grounding yang dirancang dengan benar. Inilah alasan mengapa Guardian CAT III selalu diposisikan sebagai sistem terpadu, bukan produk tunggal.
Sistem Pendukung: Down Conductor & Grounding
HVSC Plus sebagai Jalur Energi Petir Terisolasi
Pada sistem Penangkal Petir LPI Guardian CAT III, jalur penyaluran energi petir menggunakan High Voltage Shielded Cable (HVSC Plus). Kabel ini dirancang khusus untuk membawa arus petir bertegangan sangat tinggi secara terkendali menuju sistem pembumian. Berbeda dengan konduktor tembaga konvensional, HVSC Plus memiliki lapisan pelindung yang berfungsi sebagai isolasi medan listrik, sehingga mampu mengurangi efek induksi elektromagnetik terhadap struktur bangunan dan instalasi internal.
Dalam aplikasi nyata, terutama pada data center dan fasilitas industri sensitif, penggunaan HVSC Plus terbukti menurunkan risiko gangguan pada sistem kelistrikan, jaringan data, dan peralatan kontrol. Pengujian laboratorium independen menunjukkan bahwa HVSC Plus memiliki withstand voltage ≥ 500 kV, menjadikannya salah satu down conductor dengan tingkat keamanan tertinggi di kelasnya.
Seorang pakar proteksi petir dari Australia menyebutkan bahwa:
“The control of lightning energy does not stop at the air terminal; the down conductor is where most failures actually occur if not properly engineered.”
Pendekatan ini menjelaskan mengapa LPI menempatkan HVSC Plus sebagai bagian integral, bukan opsi tambahan, pada Guardian CAT III.
Sistem Grounding Radial + Rod
Setelah energi petir dialirkan melalui HVSC Plus, tahap paling krusial berikutnya adalah pelepasan energi ke tanah. Sistem grounding radial + rod direkomendasikan untuk Guardian CAT III karena mampu menyebarkan arus petir ke massa tanah secara merata. Konfigurasi ini biasanya terdiri dari beberapa jalur radial berbentuk pita tembaga atau konduktor datar yang dikombinasikan dengan batang grounding (earth rod).
Pendekatan radial + rod lebih efektif dibanding grounding tunggal karena:
- Memperluas area kontak dengan tanah
- Mengurangi konsentrasi arus pada satu titik
- Menekan potensi beda tegangan (step & touch voltage)
Dalam konteks proteksi petir aktif, grounding bukan sekadar memenuhi syarat instalasi, tetapi menjadi faktor penentu keberhasilan sistem secara keseluruhan.
Tahanan Grounding < 10 Ohm
Standar internasional mensyaratkan tahanan grounding < 10 Ohm untuk sistem proteksi petir. Nilai ini menjadi acuan minimum agar energi petir dapat dilepaskan dengan cepat tanpa memantul kembali ke struktur. Pada banyak proyek di wilayah dengan karakteristik tanah resistif, pencapaian nilai ini membutuhkan rekayasa tambahan.
Pengalaman lapangan menunjukkan bahwa sistem penangkal petir dengan air terminal canggih sekalipun dapat gagal bila nilai tahanan grounding tidak memenuhi standar. Dalam praktik engineering, pengukuran tahanan grounding pasca-instalasi menjadi bagian penting dari validasi sistem Guardian CAT III.
Earth Enhancing Compound: RESLO, SRIM PLUS, GRIP
Untuk membantu menurunkan resistansi tanah, LPI merekomendasikan penggunaan earth enhancing compound seperti RESLO, SRIM PLUS, dan GRIP. Material ini berfungsi meningkatkan konduktivitas tanah di sekitar elektroda grounding, terutama pada tanah berbatu, berpasir, atau kering.
Penggunaan earth enhancing compound memberikan beberapa manfaat:
- Menjaga kestabilan nilai resistansi dalam jangka panjang
- Mengurangi kebutuhan penambahan rod berlebih
- Meningkatkan keandalan sistem grounding pada musim kemarau
Dalam pandangan praktis, investasi pada material pendukung grounding sering kali jauh lebih ekonomis dibanding risiko kegagalan sistem akibat grounding yang buruk.
Aplikasi Ideal LPI Guardian CAT III
Dengan spesifikasi teknis dan sistem pendukung tersebut, Penangkal Petir LPI Guardian CAT III dirancang untuk berbagai aplikasi dengan tingkat risiko sambaran petir tinggi.
Gedung Tinggi & High-Rise
Bangunan tinggi memiliki probabilitas lebih besar untuk memicu upward leader. Guardian CAT III, dengan radius proteksi luas dan perhitungan berbasis Collection Volume Method, mampu melindungi struktur tinggi secara lebih efektif dibanding sistem konvensional.
Kawasan Industri & Pabrik
Lingkungan industri sering memiliki banyak competing features seperti cerobong, pipa, dan struktur logam. Guardian CAT III dirancang dengan mempertimbangkan faktor ini sehingga jalur sambaran dapat dikendalikan dan diarahkan ke titik proteksi utama.
Data Center & Fasilitas IT
Pada fasilitas IT, risiko utama bukan hanya kerusakan fisik, tetapi gangguan operasional akibat lonjakan tegangan dan induksi. Kombinasi Guardian CAT III, HVSC Plus, dan grounding berimpedansi rendah menjadikannya solusi favorit untuk proteksi petir data center.
Bandara, Pelabuhan, dan Area Terbuka
Area terbuka luas dengan struktur tinggi yang tersebar membutuhkan sistem dengan jangkauan proteksi besar. Guardian CAT III memungkinkan perlindungan area signifikan dengan jumlah terminal yang lebih efisien.
Tower Telekomunikasi & Fasilitas Energi
Tower dan fasilitas energi berada pada kategori risiko sangat tinggi. Guardian CAT III banyak diaplikasikan pada sektor ini karena kemampuannya menangani sambaran langsung sekaligus meminimalkan gangguan induktif pada sistem transmisi dan kontrol.
Keunggulan LPI Guardian CAT III Dibanding Sistem Lain
Beberapa keunggulan utama yang sering menjadi pertimbangan konsultan dan engineer antara lain:
- Corona-minimizing design, mengurangi space charge effect
- Area proteksi luas dengan satu terminal, mengurangi kompleksitas instalasi
- Desain berbasis riset & field testing, bukan klaim teoritis
- Lebih ekonomis dibanding multi-rod konvensional pada area luas
- Mudah instalasi & minim perawatan, cocok untuk proyek jangka panjang
Dalam praktik proyek, pendekatan satu terminal dengan perhitungan akurat sering kali lebih dapat dipertanggungjawabkan dibanding banyak rod tanpa analisis medan listrik yang memadai.
Standar & Kepatuhan Internasional
Sebagai sistem penangkal petir aktif berkelas global, Guardian CAT III dirancang untuk mematuhi dan selaras dengan berbagai standar internasional:
- IEC 62561-2 untuk pengujian komponen proteksi petir
- IEEE Std. 998 sebagai acuan metode penempatan dan perhitungan
- Desain kompatibel IEC 62305 & NF C 17-102 melalui pendekatan Collection Volume Method (CVM)
Kepatuhan ini memberikan kepercayaan tambahan bagi owner dan auditor proyek bahwa sistem yang dipasang tidak hanya efektif, tetapi juga sesuai dengan praktik terbaik internasional.
Dengan kombinasi sistem pendukung yang kuat, aplikasi luas, dan standar global yang jelas, Penangkal Petir LPI Guardian CAT III menempati posisi strategis sebagai solusi proteksi petir aktif untuk infrastruktur modern yang menuntut keandalan tinggi—Penangkal Petir LPI Guardian CAT III.
