kabel coaxial DCE 2×50 menjadi komponen krusial dalam sistem penangkal petir modern, terutama pada instalasi berbasis Early Streamer Emission (ESE) yang menuntut jalur arus impuls lebih stabil dan terkendali. Di banyak proyek, kegagalan proteksi bukan terjadi pada air terminal, melainkan pada jalur penyalur arus petir. Penggunaan kabel BC biasa atau tembaga pita tanpa perlindungan sering memicu risiko induksi tinggi, side flashing, hingga flashover yang merusak struktur bangunan dan sistem listrik di sekitarnya.
Pada sistem konvensional, kabel tembaga biasa memang mampu menghantarkan arus besar. Namun, ketika menghadapi impuls petir dengan karakteristik sangat cepat dan tegangan tinggi, faktor induktansi dan isolasi menjadi sangat penting. Di sinilah kebutuhan akan kabel low inductance dan berstruktur shielded muncul. Sistem ESE, yang bekerja aktif menangkap sambaran lebih awal, membutuhkan jalur penghantar yang mampu mengendalikan medan elektromagnetik dan meminimalkan kebocoran.
Sebagai solusi, Kabel Coaxial DCE 2×50 mm² dirancang khusus untuk lightning protection dengan konstruksi berlapis (coaxial) dan sistem shielding ganda. Query turunan seperti kabel coaxial penangkal petir, downconductor ESE, dan kabel petir low inductance semakin banyak dicari karena kontraktor kini memahami bahwa kabel bukan sekadar penghantar, melainkan bagian integral dari sistem proteksi petir.
Apa Itu Kabel Coaxial DCE 2×50 mm²?
Masalah: Banyak Kabel Tembaga Biasa Diklaim “Untuk Petir”
Di pasaran, banyak kabel tembaga biasa diklaim sebagai kabel penyalur petir hanya karena memiliki penampang besar. Padahal, tidak semua kabel cocok untuk menahan impuls petir yang memiliki karakteristik arus sangat cepat (high frequency component) dan tegangan impuls tinggi.
Solusi: Kabel Coaxial dengan Struktur Berlapis & Shielded
Kabel coaxial DCE 2×50 dirancang dengan struktur coaxial berlapis dan sistem shield ganda untuk mengurangi efek induksi serta mengontrol jalur impuls. Berdasarkan datasheet resmi DCE 2x50mm (2), kabel ini memiliki spesifikasi konstruksi sebagai berikut:
- Size: 2 × 50 mm²
- Messenger filler diameter: 15 mm
- Outer diameter approx.: 36.7 mm
- Weight approx.: ±1.995 Kg/Km

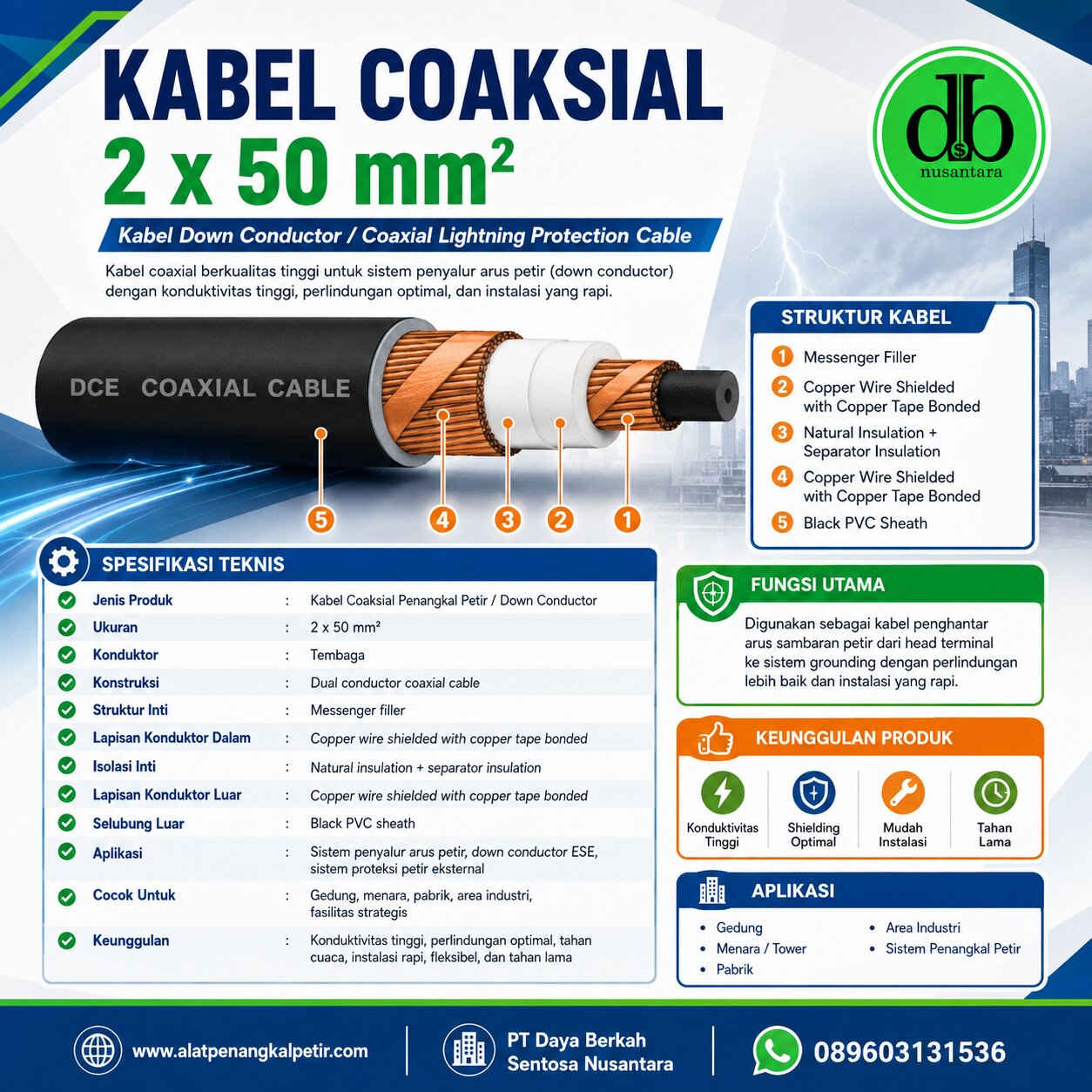

Struktur kabel terdiri dari 5 layer utama:
- Messenger Filler
Berfungsi sebagai inti mekanis sekaligus penopang struktur kabel. - Copper Wire Shielded + Copper Tape Bonded (Shield Layer 1)
Lapisan kawat tembaga dengan pita tembaga bonded yang berfungsi mengendalikan medan elektromagnetik. - Natural Insulation + Separator Insulation
Lapisan isolasi yang menjaga pemisahan antara konduktor dan shield, sekaligus meningkatkan ketahanan terhadap tegangan impuls. - Copper Shield Layer Kedua
Shield tambahan untuk memperkuat pengendalian arus impuls dan meminimalkan kebocoran medan. - Black PVC Sheath
Pelindung luar berbahan PVC khusus yang tahan terhadap lingkungan dan paparan cuaca.
Struktur ini membuat kabel coaxial DCE berbeda dari kabel BC konvensional. Desain coaxial membantu “mengunci” medan elektromagnetik di dalam kabel sehingga efek induksi terhadap struktur bangunan berkurang signifikan.
Seorang praktisi proteksi petir menyatakan, “Dalam sistem ESE modern, downconductor harus mampu mengendalikan impuls, bukan hanya menghantarkan arus. Struktur coaxial dengan shielding ganda memberikan stabilitas jalur arus yang jauh lebih baik dibanding kabel terbuka.”
Pendekatan ini menjawab kebutuhan proyek gedung tinggi, data center, dan fasilitas industri yang sensitif terhadap gangguan elektromagnetik.
Bagaimana Spesifikasi Elektrikal Kabel DCE 2×50?
Masalah: Sistem Gagal karena Tidak Tahan Impuls
Salah satu penyebab kegagalan sistem penangkal petir adalah kabel yang tidak mampu menahan impuls tegangan tinggi. Banyak kabel standar hanya diuji untuk aplikasi daya biasa, bukan untuk impuls petir dengan kurva 1.2/50 µs.
Solusi: Data Teknis Terukur dan Transparan
Berdasarkan datasheet DCE 2x50mm (2), spesifikasi elektrikal kabel ini adalah:
- Max DC Resistance @20°C: 0.387 Ohm/Km
- Min Insulation Resistance @20°C: 50 MΩ.Km
- Withstand Voltage (1.2/0.5 µs) Impulse: 20 kV
Spesifikasi ini menjadi parameter penting dalam menilai kelayakan kabel untuk lightning protection.
Arti DC Resistance terhadap Heating
Nilai 0.387 Ohm/Km menunjukkan resistansi konduktor pada suhu 20°C. Semakin rendah resistansi, semakin kecil rugi daya dan pemanasan saat arus besar mengalir. Pada impuls petir, meskipun durasinya singkat, arus sangat tinggi dapat menyebabkan heating lokal. Resistansi rendah membantu menjaga stabilitas termal kabel.
Arti Insulation Resistance terhadap Kebocoran
Nilai 50 MΩ.Km menunjukkan kemampuan isolasi dalam mencegah kebocoran arus. Insulation resistance tinggi sangat penting untuk:
- Menghindari arus bocor ke struktur bangunan
- Mengurangi risiko flashover
- Menjaga keamanan instalasi
Pada sistem ESE, isolasi yang baik membantu menjaga medan elektromagnetik tetap terkendali di dalam kabel.
Arti Impulse Withstand Voltage terhadap Petir
Parameter 20 kV (1.2/0.5 µs) menunjukkan kemampuan kabel menahan tegangan impuls petir standar. Kurva 1.2/50 µs adalah bentuk gelombang uji yang umum digunakan untuk mensimulasikan sambaran petir.
Kemampuan tahan impuls ini memastikan bahwa:
- Kabel tidak breakdown saat terjadi lonjakan tegangan
- Sistem tetap stabil saat menerima sambaran
- Risiko kerusakan sekunder dapat ditekan
LSI seperti impulse voltage cable, DC resistance lightning cable, dan insulation resistance petir menjadi indikator penting dalam pemilihan kabel untuk proyek-proyek high-risk.
Dalam praktik lapangan, banyak kontraktor mulai membandingkan spesifikasi teknis, bukan hanya harga per meter. Hal ini menunjukkan pergeseran fokus ke Total Cost of Ownership (TCO), di mana performa jangka panjang lebih diprioritaskan daripada penghematan awal.
Dengan struktur coaxial berlapis, shielding ganda, dan data elektrikal terukur, kabel coaxial DCE 2×50 menawarkan solusi yang lebih aman dan stabil untuk sistem penangkal petir modern berbasis ESE. Kejelasan spesifikasi dan ketahanan terhadap impuls menjadikannya pilihan strategis bagi proyek gedung tinggi, industri, dan fasilitas kritikal yang menuntut keandalan maksimal dari jalur penyalur arus petir—sebuah alasan kuat untuk mempertimbangkan penggunaan kabel coaxial DCE 2×50.
kabel coaxial DCE 2×50 semakin banyak direkomendasikan dalam sistem lightning protection modern karena mampu menjawab tantangan teknis yang tidak bisa diatasi oleh kabel BC biasa. Pada instalasi berbasis ESE maupun sistem proteksi petir terintegrasi, struktur kabel memegang peran vital dalam mengendalikan impuls dan meminimalkan dampak elektromagnetik ke struktur bangunan.
Mengapa Struktur Coaxial Lebih Aman dari Kabel BC Biasa?
Masalah: Induksi Samping & Side Flashing
Kabel BC atau tembaga pita konvensional memang mampu menghantarkan arus besar, tetapi tidak dirancang untuk mengontrol medan elektromagnetik yang muncul akibat impuls petir. Ketika arus petir mengalir, medan magnet yang terbentuk dapat memicu induksi samping pada struktur logam di sekitarnya. Kondisi ini berpotensi menyebabkan:
- Side flashing ke rangka baja bangunan
- Lonjakan tegangan ke panel listrik
- Gangguan pada sistem data dan komunikasi
- Risiko kebakaran pada instalasi yang tidak terlindungi
Fenomena ini sering tidak terlihat saat instalasi, namun baru terasa dampaknya ketika terjadi sambaran langsung.
Solusi: Dual Shield Copper Wire + Copper Tape Bonded
Struktur kabel coaxial DCE 2×50 menggunakan sistem dual shield berupa copper wire shielded yang diperkuat dengan copper tape bonded. Desain coaxial ini menciptakan jalur penghantar yang “tertutup”, sehingga medan elektromagnetik terkonsentrasi di dalam kabel dan tidak menyebar ke lingkungan sekitar.
Reduksi Medan Elektromagnetik
Pada struktur coaxial, konduktor inti dikelilingi oleh lapisan shield. Ketika arus impuls mengalir, medan elektromagnetik yang dihasilkan akan saling mengimbangi di dalam struktur kabel. Hasilnya:
- Radiasi elektromagnetik berkurang
- Risiko interferensi pada kabel lain menurun
- Proteksi terhadap perangkat sensitif meningkat
LSI seperti low inductance lightning cable, coaxial down conductor, dan side flashing protection menjadi relevan dalam konteks ini.
Arus Petir Lebih Terkendali
Kabel BC biasa bersifat terbuka, sehingga jalur impuls tidak sepenuhnya terkendali. Sebaliknya, desain coaxial pada kabel DCE memungkinkan arus petir mengalir lebih stabil dan konsisten dari air terminal menuju grounding.
Dalam praktik proyek, pengendalian impuls jauh lebih penting dibanding sekadar kemampuan hantar arus. Sistem proteksi petir ideal harus mampu mengarahkan dan mengontrol energi, bukan hanya membuangnya ke tanah.
Minim Interferensi ke Struktur
Pada gedung tinggi atau data center, struktur baja, tray kabel, dan panel listrik berada dalam jarak dekat dengan jalur downconductor. Tanpa pengendalian medan yang baik, risiko induksi meningkat. Kabel coaxial dengan shielding ganda membantu mengurangi kemungkinan interferensi tersebut.
Seorang ahli proteksi petir pernah menyatakan, “Pengendalian impuls dan medan elektromagnetik adalah kunci keselamatan sistem. Downconductor dengan desain coaxial memberikan stabilitas yang tidak dimiliki kabel konvensional.”
Di banyak proyek modern, penggunaan kabel coaxial bukan lagi sekadar opsi, melainkan standar teknis untuk sistem ESE dan lightning protection yang berisiko tinggi.
Untuk Proyek Apa Kabel Coaxial DCE Direkomendasikan?
Penggunaan kabel coaxial DCE 2×50 sangat direkomendasikan pada proyek dengan tingkat ekspos petir tinggi atau struktur kompleks yang sensitif terhadap gangguan elektromagnetik.
Gedung Tinggi
Pada gedung bertingkat, jalur downconductor biasanya melewati banyak lantai dengan berbagai instalasi MEP. Risiko induksi dan side flashing meningkat seiring ketinggian. Kabel coaxial membantu menjaga stabilitas impuls sepanjang jalur vertikal.
Data Center
Data center memiliki perangkat elektronik sensitif dan sistem komunikasi berkecepatan tinggi. Gangguan elektromagnetik sekecil apa pun dapat berdampak besar. Penggunaan coaxial lightning protection cable menjadi bagian penting dari strategi mitigasi risiko.
Industri & Pabrik
Lingkungan industri sering dipenuhi mesin besar, panel kontrol, dan sistem otomatisasi. Lonjakan akibat petir dapat menyebabkan downtime produksi. Dengan struktur shielded, kabel DCE membantu mengurangi interferensi yang berpotensi merusak sistem kontrol.
Area dengan Risiko Petir Tinggi
Wilayah tropis dengan intensitas petir tinggi membutuhkan sistem proteksi yang lebih robust. Kombinasi ESE + Coaxial + Grounding low impedance menjadi pendekatan yang semakin umum diterapkan.
Query turunan seperti kabel downconductor ESE, kabel petir untuk gedung tinggi, dan kabel coaxial lightning protection menunjukkan bahwa pasar mulai memahami pentingnya integrasi sistem, bukan hanya pemasangan terminal.
Tren terbaru dalam proteksi petir mengarah pada pendekatan sistem terintegrasi:
- Air terminal ESE aktif
- Downconductor coaxial low inductance
- Grounding dengan resistansi rendah
- Bonding dan surge protection terkoordinasi
Pendekatan ini bukan hanya meningkatkan keselamatan, tetapi juga memperpanjang umur pakai instalasi.
Dalam pengalaman proyek, keputusan menggunakan kabel coaxial sering menjadi pembeda antara sistem yang “sekadar terpasang” dan sistem yang benar-benar aman. Banyak kegagalan proteksi tidak berasal dari head penangkal petir, melainkan dari jalur penghantar yang tidak mampu mengendalikan impuls secara optimal.
Dengan struktur dual shield, pengendalian medan yang lebih baik, serta aplikasi luas pada bangunan dan fasilitas kritikal, kabel coaxial DCE 2×50 menjadi pilihan rasional untuk proyek yang menuntut keamanan maksimal dan stabilitas jangka panjang—sebuah alasan kuat mengapa kontraktor profesional semakin beralih ke kabel coaxial DCE 2×50.
kabel coaxial DCE 2×50 bukan sekadar komponen tambahan dalam sistem proteksi petir, tetapi bagian krusial yang menentukan keberhasilan pengendalian impuls dan keselamatan bangunan. Setelah memahami keunggulan struktur coaxial dan aplikasinya pada proyek berisiko tinggi, langkah berikutnya adalah memastikan pemilihan kabel yang tepat serta sumber pembelian yang terpercaya. Kesalahan pada tahap ini dapat berdampak langsung pada performa sistem dalam jangka panjang.
Bagaimana Cara Memilih Kabel Coaxial yang Tepat?
Memilih coaxial lightning protection cable tidak cukup hanya melihat ukuran penampang atau harga per meter. Sistem penyalur petir modern membutuhkan kabel dengan spesifikasi terukur yang mampu menahan impuls, mengendalikan medan elektromagnetik, dan bertahan dalam kondisi lingkungan ekstrem.
1️⃣ Cek Impulse Voltage Rating
Parameter pertama yang wajib diperhatikan adalah impulse withstand voltage. Kabel untuk sistem petir harus mampu menahan tegangan impuls standar (misalnya 1.2/50 µs). Tanpa rating ini, risiko breakdown saat terjadi sambaran meningkat.
Impulse voltage rating menentukan kemampuan kabel dalam menghadapi lonjakan tegangan sesaat yang sangat tinggi. Pada proyek gedung tinggi atau industri, kemampuan ini menjadi syarat mutlak.
2️⃣ Cek Insulation Resistance
Nilai insulation resistance menunjukkan kualitas isolasi kabel dalam mencegah kebocoran arus. Kabel dengan isolasi rendah berpotensi menimbulkan:
Kebocoran arus ke struktur baja
Potensi flashover
Gangguan pada sistem listrik terdekat
LSI seperti insulation resistance lightning cable dan low inductance downconductor sangat relevan dalam proses seleksi teknis ini.
3️⃣ Pastikan Diameter & Fleksibilitas
Diameter luar kabel memengaruhi kemudahan instalasi, terutama pada jalur vertikal gedung tinggi. Fleksibilitas juga penting agar kabel dapat dirouting dengan aman tanpa merusak lapisan isolasi.
Untuk proyek retrofit atau bangunan existing, aspek ini sering menentukan apakah instalasi dapat dilakukan tanpa perubahan struktur besar.
4️⃣ Bandingkan Spesifikasi, Bukan Harga Meteran
Salah satu kesalahan umum adalah membandingkan kabel hanya berdasarkan harga per meter. Padahal, sistem proteksi petir bekerja dalam kondisi ekstrem dan jarang terjadi—tetapi saat terjadi, dampaknya sangat besar.
Seorang praktisi lightning protection pernah menyampaikan, “Dalam sistem petir, komponen paling murah sering menjadi titik kegagalan paling mahal.” Pernyataan ini menekankan pentingnya kualitas dibanding sekadar efisiensi awal.
Membahas TCO (Total Cost of Ownership)
Konsep Total Cost of Ownership (TCO) menjadi semakin penting dalam proyek modern. TCO tidak hanya menghitung biaya pembelian awal, tetapi juga mempertimbangkan:
Biaya instalasi
Biaya pemeliharaan
Risiko downtime
Potensi kerusakan aset
Kabel dengan spesifikasi lengkap dan impulse rating terukur mungkin lebih mahal di awal, tetapi mampu mengurangi risiko kerusakan panel, sistem data, dan downtime operasional. Dalam konteks ini, memilih kabel berkualitas seperti kabel coaxial DCE 2×50 sering kali lebih ekonomis dalam jangka panjang.
Pengalaman lapangan menunjukkan bahwa proyek yang berfokus pada spesifikasi teknis sejak awal cenderung memiliki performa sistem yang lebih stabil dan minim klaim kerusakan pasca sambaran.
Mengapa Harus Membeli dari Distributor Resmi?
Memilih kabel yang tepat saja tidak cukup jika sumber pembelian tidak terpercaya. Dalam beberapa tahun terakhir, produk tiruan atau kabel dengan spesifikasi tidak sesuai datasheet semakin banyak beredar di pasar.
Masalah: Produk Tiruan
Produk tiruan sering kali menggunakan material tembaga campuran atau lapisan isolasi tipis yang tidak sesuai standar. Secara visual mungkin terlihat mirip, tetapi performanya berbeda jauh.
Risiko penggunaan produk tidak resmi meliputi:
Tidak tahan impuls sesuai klaim
Isolasi cepat rusak
Tidak ada dukungan teknis
Sulit diverifikasi dalam audit proyek
Query seperti distributor kabel coaxial DCE dan harga kabel DCE asli mencerminkan meningkatnya kesadaran pasar terhadap isu ini.
Spesifikasi Tidak Sesuai Datasheet
Tanpa dokumen teknis resmi, sulit memastikan apakah kabel benar-benar memiliki parameter seperti DC resistance, insulation resistance, dan impulse rating sesuai standar.
Pada proyek tender atau fasilitas kritikal, ketidaksesuaian ini dapat berujung pada kegagalan audit atau penolakan teknis.
Solusi: Distributor Resmi
Membeli dari distributor resmi memberikan beberapa keuntungan:
Jaminan keaslian produk
Kesesuaian spesifikasi dengan datasheet
Dukungan teknis dan konsultasi desain
Ketersediaan dokumen untuk kebutuhan tender
Distributor resmi juga dapat membantu menentukan model dan jumlah kabel sesuai kebutuhan proyek, sehingga desain sistem lebih terintegrasi.
Dukungan Desain
Sistem penangkal petir bukan sekadar memasang head dan kabel. Integrasi antara air terminal, downconductor coaxial, dan grounding harus dihitung dengan benar. Dukungan desain dari pihak berpengalaman membantu memastikan performa optimal.
Dokumen Teknis Lengkap
Untuk proyek skala besar seperti gedung tinggi, data center, atau industri, dokumentasi teknis menjadi syarat wajib. Distributor resmi biasanya menyediakan:
Datasheet resmi
Sertifikasi material
Rekomendasi instalasi
Surat dukungan teknis
Seorang konsultan proteksi petir menyatakan, “Keaslian dan traceability komponen sangat penting dalam sistem proteksi petir, karena kegagalan sering kali baru terlihat saat sistem benar-benar diuji oleh alam.”
Tren industri menunjukkan bahwa standar audit teknis dan verifikasi material semakin ketat, terutama pada proyek komersial dan infrastruktur publik. Oleh karena itu, memilih distributor resmi bukan hanya soal keamanan teknis, tetapi juga kepatuhan terhadap standar proyek.
📌 CTA:
👉 Minta penawaran & datasheet resmi sekarang
Dengan mempertimbangkan impulse rating, insulation resistance, fleksibilitas instalasi, serta memastikan pembelian melalui distributor resmi, pemilihan kabel coaxial DCE 2×50 menjadi langkah strategis untuk menjamin performa sistem proteksi petir yang aman, stabil, dan sesuai standar—sebuah keputusan teknis yang semakin krusial dalam proyek modern yang mengutamakan keandalan jangka panjang menggunakan kabel coaxial DCE 2×50.
