Penangkal Petir PREVECTRON 3 S40 untuk Gedung dan Pabrik

Penangkal Petir PREVECTRON 3 S40 untuk Gedung dan Pabrik: Panduan Memilih Produk hingga Merencanakan Instalasi

Pemilihan penangkal petir PREVECTRON 3 S40 untuk gedung dan pabrik sebaiknya dimulai dari kebutuhan bangunan. Pemilik proyek perlu mengetahui area yang ingin ditinjau, kondisi struktur, lokasi pemasangan, serta ruang lingkup pekerjaan sebelum membandingkan harga.

Pendekatan ini membantu menghindari keputusan yang hanya berpatokan pada nama merek atau satu angka radius. Produk yang sama dapat digunakan dalam rancangan berbeda, bergantung pada bentuk bangunan, elevasi objek, dan dasar perencanaan yang ditetapkan.

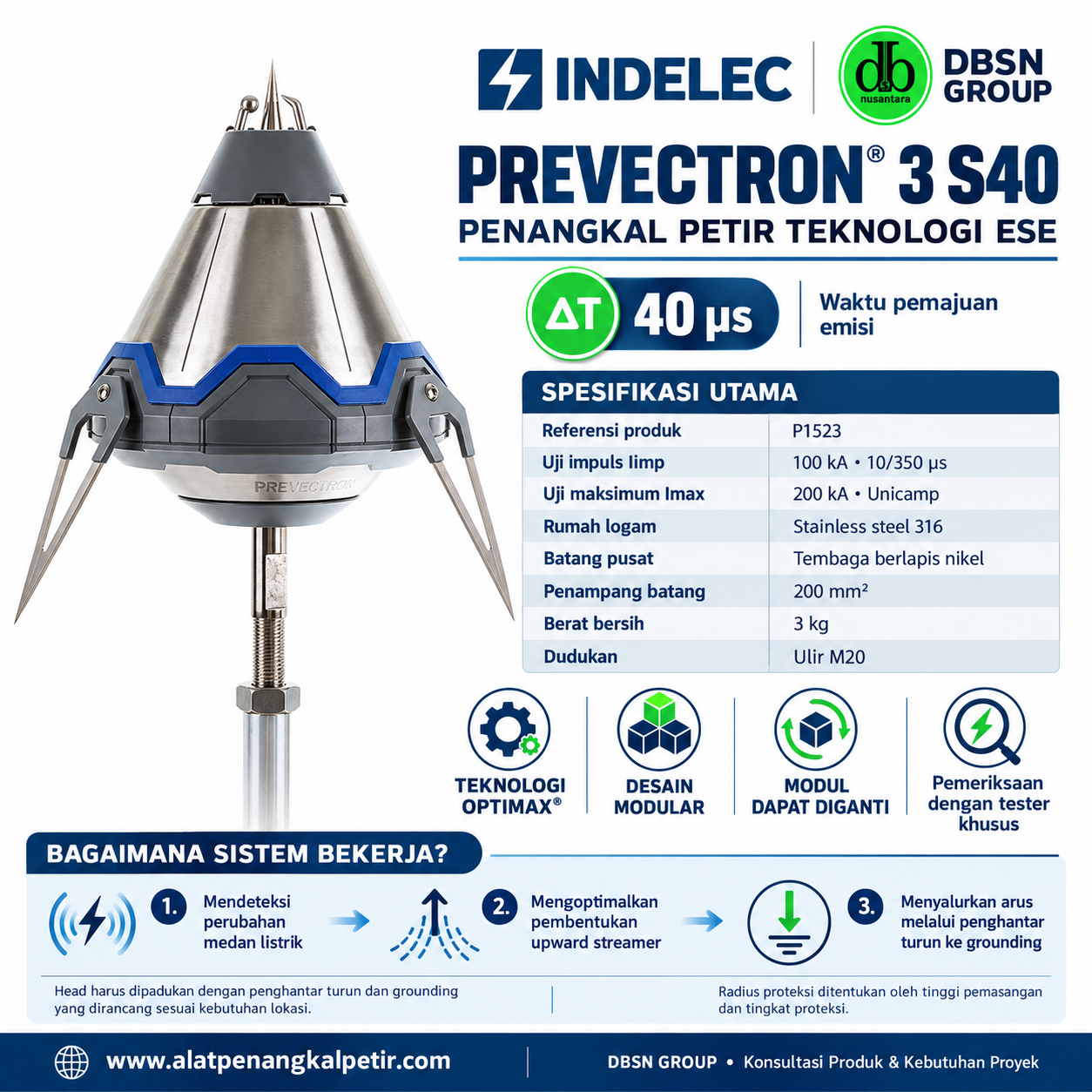

PREVECTRON 3 S40 merupakan terminal udara ESE dari INDELEC. Model ini memiliki referensi P1523 dan parameter waktu pemajuan emisi ΔT sebesar 40 mikrodetik. Produk tersebut menjadi salah satu pilihan yang dapat dievaluasi dalam perencanaan sistem proteksi petir.

Namun, pengadaan head tidak selalu berarti pengadaan sistem lengkap. Tiang penyangga, penghantar turun, sambungan, pembumian, serta pemeriksaan akhir perlu disebutkan secara jelas dalam penawaran.

Artikel ini membantu pemilik gedung, pengelola fasilitas, kontraktor, dan purchasing memahami tahapan pemilihan produk. Fokus pembahasannya adalah menghubungkan spesifikasi PREVECTRON 3 S40 dengan pertanyaan praktis sebelum pembelian dan pemasangan.

Mengapa Pengadaan Penangkal Petir Perlu Dimulai dari Data Bangunan?

Informasi bangunan menjadi dasar untuk membahas kebutuhan sistem. Tanpa ukuran dan kondisi lokasi, penawaran awal biasanya masih mengandung asumsi yang perlu dikonfirmasi.

Sebagai contoh, dua gudang dengan luas serupa belum tentu membutuhkan rancangan yang sama. Salah satunya dapat memiliki atap sederhana, sedangkan yang lain mempunyai ruang mesin, tangki, atau bangunan tambahan dengan elevasi berbeda.

Posisi terminal juga memengaruhi peninjauan. Pemasangan di tengah atap memiliki hubungan jarak yang berbeda dibandingkan pemasangan pada tepi gedung atau tiang terpisah.

Selain itu, kondisi struktur menentukan pembahasan penyangga. Dudukan pada beton, rangka baja, atau konstruksi lain membutuhkan detail yang sesuai dengan kondisi aktual.

Karena itu, permintaan penawaran sebaiknya dilengkapi denah, ukuran, foto, dan informasi fungsi bangunan. Data yang lebih jelas membantu pemasok menyusun pertanyaan lanjutan serta mengurangi perubahan pekerjaan.

Mengenal PREVECTRON 3 S40 sebagai Terminal Udara ESE

Istilah ESE merupakan singkatan dari Early Streamer Emission. Pada produk penangkal petir, istilah ini berkaitan dengan mekanisme pemajuan emisi streamer dari terminal udara.

Dalam komunikasi kepada pelanggan, penjelasan tersebut perlu disampaikan sesuai fungsinya. Terminal udara merupakan bagian dari sistem penerimaan sambaran, sementara penghantar turun dan grounding memiliki peran lain dalam instalasi.

PREVECTRON 3 menggunakan teknologi OPTIMAX. Dokumen produsen menjelaskan teknologi tersebut sebagai bagian dari pengoptimalan kondisi pembentukan streamer. Pada model S40, parameter ΔT tercantum sebesar 40 mikrodetik. indelec.com

Bagi tim pengadaan, informasi ini membantu mengidentifikasi produk. Namun, pemilihan perangkat tetap perlu dipadukan dengan kebutuhan desain dan persyaratan proyek.

Tidak perlu menganggap istilah teknologi sebagai pengganti peninjauan lokasi. Nama fitur membantu menjelaskan produk, sedangkan kelayakan penerapannya membutuhkan data bangunan.

Pertanyaan Awal Sebelum Memilih Model

Sebelum menetapkan PREVECTRON 3 S40 dalam daftar pengadaan, beberapa pertanyaan perlu dijawab.

Apa fungsi bangunannya? Apakah pekerjaan merupakan instalasi baru atau penggantian perangkat? Di mana terminal akan ditempatkan? Apakah sudah tersedia jalur penghantar dan grounding?

Pertanyaan berikutnya berkaitan dengan dokumen proyek. Apakah terdapat spesifikasi tender, gambar perencanaan, atau persyaratan pemeriksaan tertentu?

Jawaban atas pertanyaan tersebut membantu membatasi ruang lingkup. Pemasok dapat membedakan kebutuhan head saja dengan kebutuhan sistem beserta pekerjaan lapangan.

Untuk pelanggan yang belum memiliki gambar lengkap, sketsa awal dapat digunakan untuk memulai diskusi. Ukuran dan kondisi aktual kemudian perlu dikonfirmasi sebelum menjadi dasar pelaksanaan.

Memahami Teknologi tanpa Mengabaikan Kebutuhan Sistem

Penjelasan cara kerja produk akan lebih berguna apabila dihubungkan dengan fungsi setiap komponen. Dengan begitu, pelanggan memahami bagian yang sedang dibahas.

Teknologi ESE berkaitan dengan terminal udara. Tiang menjaga posisi pemasangan. Penghantar turun menyediakan jalur arus, sedangkan pembumian merupakan bagian lain yang perlu dirancang dan diperiksa.

Pemisahan fungsi tersebut membantu mencegah anggapan bahwa head dengan teknologi tertentu dapat menggantikan seluruh kebutuhan instalasi.

Pelajari mekanisme produknya: Cara Kerja Penangkal Petir ESE PREVECTRON: Memahami Upward Streamer dan Teknologi OPTIMAX.

Spesifikasi PREVECTRON 3 S40 yang Perlu Diperiksa saat Pengadaan

Spesifikasi perlu diperiksa menggunakan datasheet yang sesuai dengan model dan revisi barang yang ditawarkan. Langkah ini membantu menghindari pencampuran data dari dokumen berbeda.

Ringkasan berikut mengacu pada datasheet lampiran yang digunakan dalam rangkaian artikel ini. DataSheet Prevectron 3 S40.pdf

Tabel tersebut membantu pemeriksaan identitas dan karakteristik produk. Spesifikasi komponen instalasi lainnya tetap perlu ditentukan dalam daftar material proyek.

Cara Membaca Parameter agar Tidak Salah Membandingkan

Saat menerima beberapa penawaran, pelanggan sebaiknya membandingkan parameter dengan nama dan konteks yang sama.

Sebagai contoh, nilai ΔT tidak dapat dibandingkan langsung dengan angka arus pengujian. Keduanya menjelaskan aspek berbeda.

Demikian pula, keterangan Iimp dan Imax perlu dipertahankan sesuai dokumennya. Menampilkan hanya angka terbesar dapat menghilangkan konteks yang diperlukan untuk penilaian teknis.

Perbandingan juga perlu membedakan material produk dengan kelengkapan pekerjaan. Harga head tidak dapat langsung dibandingkan dengan harga paket yang sudah mencakup pemasangan.

Tabel perbandingan akan lebih berguna apabila memisahkan identitas produk, data teknis, aksesori, pekerjaan, dan dokumen yang diserahkan.

Memeriksa Kelengkapan Barang

Pemeriksaan barang datang sebaiknya dilakukan sebelum pemasangan. Cocokkan model, referensi, kondisi fisik, dan aksesori dengan penawaran.

Jika terdapat perbedaan antara barang dan dokumen, mintalah penjelasan sebelum pekerjaan dilanjutkan. Penyelesaian lebih awal membantu mengurangi pembongkaran atau penyesuaian setelah instalasi.

Untuk kebutuhan fabrikasi, gunakan gambar dimensi yang sesuai. Foto katalog dapat membantu pengenalan bentuk, tetapi tidak cukup untuk menetapkan ukuran adaptor atau dudukan.

Ukuran kemasan juga perlu dibedakan dari dimensi fisik produk. Kesalahan membaca bagian ini dapat menimbulkan ketidaksesuaian saat membuat penyangga.

Radius Proteksi Bukan Angka Tunggal untuk Semua Bangunan

Pertanyaan tentang radius biasanya muncul setelah pelanggan mengenal model produk. Namun, angka radius perlu disampaikan bersama dasar dan kondisi perencanaannya.

Nama S40 tidak berarti radius 40 meter. Parameter ΔT 40 mikrodetik merupakan informasi waktu, bukan jarak.

Untuk membahas cakupan, perencana membutuhkan posisi ujung terminal terhadap bidang yang ditinjau. Tingkat proteksi yang digunakan juga perlu diketahui.

Karena itu, angka yang tercantum pada penawaran sebaiknya disertai keterangan tinggi efektif dan gambar peninjauan. Penyajian tersebut lebih mudah diperiksa dibandingkan angka promosi tanpa asumsi.

Perbedaan Tinggi Tiang dan Tinggi Efektif

Panjang tiang menggambarkan ukuran fisik komponen. Tinggi efektif mengacu pada selisih posisi ujung terminal terhadap bidang acuan yang diperiksa.

Apabila terminal dipasang di atas gedung, tinggi dari tanah tidak otomatis menjadi tinggi efektif terhadap atap.

Perbedaan tersebut semakin penting ketika bangunan memiliki beberapa elevasi. Atap utama, ruang mesin, dan tangki dapat memerlukan peninjauan pada bidang berbeda.

Gambar potongan membantu memperjelas hubungan ini. Pelanggan dapat melihat bagaimana posisi terminal dinilai terhadap bagian bangunan tertentu.

Mengapa Posisi Terminal Perlu Tercantum dalam Gambar?

Perubahan posisi terminal mengubah jarak horizontal menuju objek. Pemasangan yang bergeser dari rencana perlu ditinjau sebelum dinyatakan selesai.

Pada bangunan persegi panjang, sudut terjauh dapat menjadi titik penting dalam pemeriksaan. Membandingkan radius hanya dengan setengah panjang bangunan belum tentu cukup.

Gambar yang memuat ukuran membantu reviewer memahami kondisi tersebut. Jika terjadi perubahan di lapangan, gambar aktual perlu diperbarui.

Baca pembahasan cakupan secara khusus: Radius Perlindungan Penangkal Petir PREVECTRON 3 S40: Hubungan Tinggi Pemasangan dan Tingkat Proteksi.

Menyusun Paket Instalasi PREVECTRON 3 S40

Setelah kebutuhan cakupan dan posisi pemasangan dibahas, daftar material dapat disusun mengikuti rancangan.

Gambar instalasi tipikal INDELEC menunjukkan terminal udara, tiang, bracket, penghantar turun, pengikat, titik pemeriksaan, lightning counter, serta komponen pembumian. Susunan tersebut membantu menjelaskan ruang lingkup sistem kepada pelanggan. indelec.com

Namun, gambar tipikal bukan pengganti gambar pelaksanaan proyek. Kondisi lokasi tetap menentukan penempatan dan detail material.

Untuk memudahkan penawaran, kebutuhan dapat dipisahkan menjadi komponen terminal, pekerjaan penyangga, jalur penghantar, pembumian, dan pemeriksaan.

Tiang dan Dudukan

Pemilihan tiang perlu memperhatikan posisi, tinggi, struktur penyangga, serta kebutuhan akses.

Berat head merupakan salah satu data produk, tetapi bukan satu-satunya dasar menentukan dimensi tiang. Kondisi pemasangan dan kebutuhan struktur perlu ditinjau.

Pada pemasangan di atap, detail bracket serta titik pengikatan harus sesuai dengan struktur yang tersedia. Pada tiang terpisah, kebutuhan fondasi dan angkur perlu dibahas.

Pelanggan sebaiknya meminta gambar atau detail yang cukup untuk memahami pekerjaan. Dengan begitu, ruang lingkup mekanis tidak hanya dinyatakan sebagai “termasuk tiang” tanpa penjelasan.

Penghantar Turun dan Konektor

Jenis, penampang, jumlah, dan jalur penghantar perlu mengikuti desain proyek. Spesifikasi tersebut tidak sebaiknya ditetapkan hanya dari kebiasaan atau menyalin pekerjaan lain.

Konektor perlu sesuai dengan penghantar dan lingkungan pemasangannya. Kualitas sambungan serta akses pemeriksaan juga perlu diperhatikan.

Jika jalur melewati area yang berisiko terkena benturan, kebutuhan pelindung mekanis dapat masuk dalam rancangan.

Perubahan jalur saat pemasangan harus dicatat. Dokumen akhir sebaiknya menggambarkan lintasan aktual agar pemeliharaan berikutnya dapat dilakukan dengan lebih mudah.

Grounding dan Titik Inspeksi

Pembumian perlu dibahas berdasarkan kondisi lokasi, area tersedia, dan hubungan dengan sistem bangunan.

Jumlah elektroda maupun konfigurasinya tidak sebaiknya dipastikan sebelum kondisi proyek ditinjau. Informasi awal dapat digunakan untuk estimasi, kemudian dikonfirmasi melalui pekerjaan yang sesuai.

Bak inspeksi dan titik ukur sebaiknya mudah dikenali. Penempatan yang tertata membantu pemeriksaan tanpa harus mencari kembali lokasi sambungan.

Hasil pengukuran perlu disertai informasi metode dan titik yang diperiksa. Angka tanpa konteks akan lebih sulit digunakan untuk evaluasi berikutnya.

Pemeriksaan dan Serah Terima

Pemeriksaan akhir membantu memastikan kesesuaian pekerjaan dengan rancangan dan ruang lingkup.

Bagian yang diperiksa dapat mencakup identitas produk, posisi terminal, kondisi tiang, jalur penghantar, sambungan, serta pembumian.

Hasil pengujian terminal perlu dibedakan dari pengukuran grounding dan inspeksi mekanis. Setiap pemeriksaan memiliki objek serta tujuan sendiri.

Dokumen serah terima sebaiknya mencakup gambar aktual, foto, daftar material, hasil pemeriksaan, serta petunjuk pemeliharaan.

Perawatan Perlu Masuk Pertimbangan Sejak Pembelian

Kemudahan pemeliharaan dipengaruhi oleh lokasi terminal, akses, jalur penghantar, dan ketersediaan titik pemeriksaan.

Karena itu, pembahasan maintenance sebaiknya dimulai sebelum pemasangan. Pengelola dapat mengetahui kebutuhan akses dan dokumen yang harus disimpan.

Jadwal pemeriksaan perlu mengikuti ketentuan yang digunakan, petunjuk produk, serta kondisi fasilitas. Temuan kerusakan atau perubahan bangunan juga perlu ditindaklanjuti.

Catatan pemeliharaan yang konsisten membantu membandingkan kondisi dari waktu ke waktu. Riwayat ini berguna ketika personel pengelola berganti.

Memahami Garansi dalam Penawaran

Garansi produk dan garansi pemasangan perlu dijelaskan secara terpisah apabila keduanya ditawarkan.

Pelanggan perlu mengetahui masa berlaku, prosedur klaim, bukti yang diperlukan, serta cakupan biaya.

Pengiriman, pembongkaran, akses kerja, dan pemasangan kembali sebaiknya dinyatakan dengan jelas. Ketentuan tertulis membantu menghindari perbedaan pemahaman saat layanan dibutuhkan.

Pelajari tahapan pekerjaan dan pemeriksaannya: Panduan Instalasi dan Perawatan PREVECTRON 3 S40: Tiang, Penghantar Turun, dan Grounding.

Cara Membandingkan Penawaran PREVECTRON 3 S40

Perbandingan harga sebaiknya dilakukan setelah memastikan lingkup masing-masing penawaran.

Penawaran yang lebih rendah mungkin tidak mencakup pekerjaan tertentu. Sebaliknya, harga yang lebih tinggi belum tentu berarti ruang lingkupnya lebih lengkap apabila tidak dirinci.

Gunakan daftar pemeriksaan sederhana agar setiap pemasok menjawab kebutuhan yang sama.

Tabel ini membantu pelanggan melihat hubungan antara harga dan hasil pekerjaan yang akan diterima.

Mengapa Harga Tidak Bisa Ditentukan dari Nama Produk Saja?

Harga head dapat ditawarkan sebagai barang tersendiri. Namun, harga sistem terpasang dipengaruhi oleh kebutuhan pekerjaan di lokasi.

Tinggi penyangga, panjang jalur penghantar, kondisi pembumian, akses, dan pekerjaan pendukung dapat berbeda antarlokasi.

Pengiriman juga perlu dijelaskan. Istilah franko atau titik penyerahan barang harus ditulis secara spesifik agar pelanggan mengetahui batas biaya.

Untuk mendapatkan estimasi yang lebih sesuai, kirimkan data proyek sekaligus ruang lingkup yang diinginkan. Pemasok kemudian dapat menjelaskan asumsi yang masih perlu dikonfirmasi.

Dokumen yang Sebaiknya Disimpan Pemilik Bangunan

Setelah pembelian dan pemasangan, simpan dokumen produk bersama catatan instalasi.

Dokumen dasar meliputi penawaran yang disepakati, bukti pembelian, datasheet, gambar aktual, dan hasil pemeriksaan.

Tambahkan identitas aset agar unit dapat ditelusuri. Foto lokasi terminal serta titik pembumian juga membantu personel maintenance.

Ketika ada perubahan bangunan atau pekerjaan perbaikan, catatan tersebut perlu diperbarui. Dokumen yang sesuai kondisi aktual lebih berguna daripada gambar lama yang tidak lagi mewakili lapangan.

Kesalahan yang Perlu Dihindari saat Pengadaan

Kesalahan pertama adalah menetapkan produk sebelum kebutuhan bangunan dibahas. Akibatnya, pemilihan model dapat terlepas dari dasar rancangan.

Kesalahan berikutnya adalah menerima angka radius tanpa keterangan. Pelanggan sebaiknya meminta asumsi dan gambar yang menjelaskan penggunaannya.

Kesalahan lain adalah menganggap semua komponen lama masih layak karena head akan diganti. Pemeriksaan tetap diperlukan sebelum penggunaan kembali.

Terakhir, hindari menyelesaikan transaksi tanpa ketentuan garansi dan ruang lingkup tertulis. Kejelasan dokumen membantu kedua pihak menjalankan tanggung jawab masing-masing.

Pertanyaan Umum tentang PREVECTRON 3 S40

Apakah PREVECTRON 3 S40 cocok untuk semua gedung?

Kesesuaian perlu dinilai berdasarkan kondisi bangunan, kebutuhan proteksi, dan dasar desain. Nama jenis bangunan saja belum cukup untuk menentukan pilihan.

Apakah membeli head sudah termasuk sistem lengkap?

Belum tentu. Pastikan penawaran menjelaskan tiang, penghantar, grounding, pemasangan, dan pemeriksaan.

Apakah S40 berarti radius 40 meter?

Tidak. Model ini memiliki parameter ΔT 40 mikrodetik. Radius perlu dibahas berdasarkan kondisi perencanaan.

Apakah tiang lama dapat dipakai kembali?

Kondisi struktur, kesesuaian sambungan, serta rancangan pemasangan perlu ditinjau terlebih dahulu.

Apakah satu hasil pengukuran cukup untuk menilai seluruh sistem?

Terminal, penyangga, penghantar, sambungan, dan pembumian memiliki kebutuhan pemeriksaan masing-masing.

Informasi apa yang dibutuhkan untuk meminta penawaran?

Siapkan lokasi, fungsi bangunan, ukuran, elevasi, foto, serta keterangan kebutuhan pengadaan atau pekerjaan.

Konsultasi PREVECTRON 3 S40 Bersama DBSN Group

Untuk kebutuhan gedung, gudang, pabrik, dan fasilitas komersial, mulailah pembahasan PREVECTRON 3 S40 dengan data lokasi serta ruang lingkup yang jelas.

Sampaikan apakah kebutuhan berupa pengadaan head, instalasi baru, penggantian perangkat, atau pemeriksaan sistem yang sudah tersedia.

PT. Daya Berkah Sentosa Nusantara — DBSN Group dapat dihubungi melalui www.alatpenangkalpetir.com untuk menyampaikan kebutuhan proyek dan meminta informasi penawaran.

Sebagai persiapan, baca panduan instalasi dan perawatan PREVECTRON 3 S40 agar kebutuhan material, pemasangan, pemeriksaan, dan pemeliharaan dapat dibahas secara lengkap.
