Memahami dan Mengapa Pentingnya TS‑385B50RM/4 Type 1 Lightning Current Arrester untuk Sistem PLN 3 Phase

♦ Basic Circuit Diagram

Dalam era industri dan fasilitas listrik yang semakin kompleks, perlindungan sistem kelistrikan dari lonjakan tegangan (surge) dan sambaran petir menjadi sangat krusial. Salah satu perangkat proteksi penting adalah arrester atau pelindung lonjakan listrik. Artikel ini akan membahas secara lengkap tentang produk TS-385B50RM/4 Type 1 Lightning Current Arrester (untuk sistem 3 phase), mengapa perangkat ini sangat penting untuk instalasi listrik dari PLN (3 phase), bagaimana spesifikasi teknisnya, instalasi yang tepat, manfaat, serta tips pemilihannya — dan mengapa Anda sebaiknya mempertimbangkan penggunaannya segera.

1. Apa Itu Arrester dan Fungsi Utamanya

Arrester adalah perangkat proteksi listrik yang dirancang untuk melindungi peralatan listrik dari lonjakan tegangan yang bisa berasal dari berbagai sebab — misalnya sambaran petir tidak langsung, switching besar di jaringan listrik, atau gangguan lain yang menyebabkan impulse voltage ke jalur distribusi.
Untuk sistem tiga fase yang dipasok oleh PLN, lonjakan ini bisa memasuki panel distribusi, generator, UPS, atau beban industri yang sensitif. Dengan penggunaan arrester pada titik masuk sistem atau panel utama, maka lonjakan tersebut akan dialihkan ke grounding, sehingga peralatan downstream tetap aman.
Pada instalasi PLN tiga fase, perangkat seperti TS-385B50RM/4 berperan sebagai proteksi awal (filter) sebelum sistem distribusi atau UPS. Sebagai arrester Level 1 (Type 1), perangkat ini dipasang di titik paling awal sistem (zone LPZ 0A-1) untuk menghadapi arus sambaran petir langsung atau impulse besar. TSL Pro+1
Proteksi seperti ini sangat penting agar peralatan elektronik atau sistem kelistrikan tidak rusak atau mengalami downtime akibat arus lonjakan yang masuk dari jaringan eksternal.

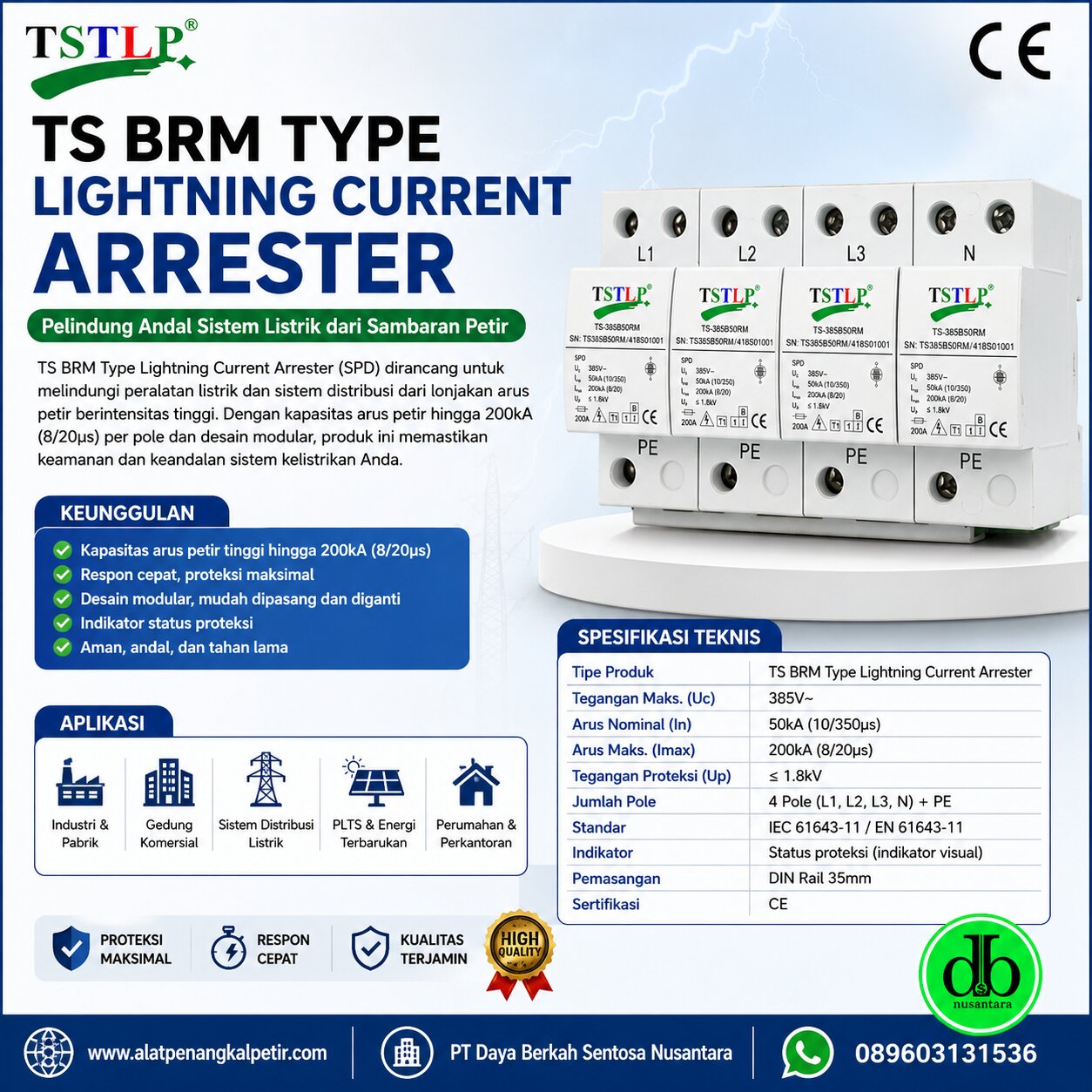

2. Spesifikasi Teknis TS-385B50RM/4 yang Perlu Dipahami

Mari kita bahas secara rinci beberapa spesifikasi teknis dari TS-385B50RM/4 berdasarkan data produsen. TSL Pro+1

• Rated Voltage (Uc): 385 VAC ~ untuk sistem tiga fase (TN-S) digaungkan sebagai “4+0” (fase + netral). TSL Pro+1

• Lightning impulse current (10/350 µs) Iimp: 50 kA (L-N) untuk model ini. TSL Pro+1

• Max. discharge current (8/20 µs) Imax: 200 kA. TSL Pro+1

• Nominal discharge current (8/20 µs) In: 100 kA. TSL Pro

• Voltage protection level Up: ≤ 1.8 kV (L-N) yang berarti bahwa tegangan residual setelah proteksi tetap cukup rendah. TSL Pro+1

• Response time tA: ≤ 25 ns — sangat cepat sehingga lonjakan dapat ditangani segera. TSL Pro

• Operating temperature range: –40 °C hingga +80 °C. TSL Pro

• Standar internasional: IEC 61643-11 & GB 18802.11. TSL Pro

Dari spesifikasi ini, kita dapat melihat bahwa perangkat TS-385B50RM/4 memang dirancang untuk aplikasi industri listrik tiga fase dengan lonjakan arus yang sangat besar dan proteksi yang sangat cepat, sehingga cocok untuk sistem PLN tiga fase atau aplikasi di lingkungan yang memerlukan proteksi tinggi.

3. Kenapa Arrester Level 1 (Type 1) Sangat Penting untuk Instalasi PLN 3 Phase

Pada instalasi listrik PLN 3 phase (misalnya 380 V/415 V sistem industri di Indonesia), terdapat beberapa alasan mengapa penggunaan arrester Level 1 seperti TS-385B50RM/4 sangat direkomendasikan:

• Sistem distribusi dari PLN 3 phase rentan terhadap lonjakan tegangan besar dari sambaran petir langsung ataupun tidak langsung, serta gangguan switching beban besar.

• Perangkat industri, mesin besar, sistem kontrol, UPS, dan peralatan kritis lainnya sangat sensitif terhadap lonjakan tegangan atau arus. Kerusakan pada satu komponen bisa berdampak luas dan mahal.

• Dengan memasang arrester type 1 di titik masuk sistem (misalnya PHB atau switchboard utama), maka lonjakan besar dapat ditangani awal sehingga “beban proteksi” yang sampai ke downstream menjadi jauh lebih kecil.

• Skema proteksi petir umumnya menggunakan zonasi (LPZ – Lightning Protection Zones), di mana jenis SPD (Surge Protection Device) Type 1 digunakan di zona paling awal (LPZ 0A-1) untuk menghadapi sambaran petir atau arus induksi besar. TSL Pro+1

• Untuk instalasi PLN tiga fase dengan sistem TN-S, konfigurasi 4+0 (fase + netral, tanpa penambahan PE) lebih lazim digunakan dan TS-385B50RM/4 sudah dirancang untuk sistem tersebut. TSL Pro

Dengan demikian, penggunaan TS-385B50RM/4 dalam instalasi PLN 3 phase adalah langkah proteksi yang sangat penting untuk menjaga keandalan sistem listrik dan keamanan peralatan.

4. Langkah Instalasi & Tips Pemasangan yang Tepat

Agar proteksi bekerja dengan maksimal, pemasangan arrester harus dilakukan dengan benar. Berikut langkah instalasi dan tips berdasarkan petunjuk produk. TSL Pro

Langkah Instalasi:

1. Pastikan perangkat masih dalam kondisi baik, indikator (jika tersedia) menunjukkan kondisi normal.

2. Matikan catu daya listrik sebelum pemasangan atau penggantian untuk keselamatan.

3. Pasang arrester pada rail DIN 35 mm di panel distribusi utama dekat titik masuk PLN (misalnya di PHB).

4. Koneksikan kabel fase dan netral sesuai sistem (fase L1, L2, L3 + N) dengan sistem TN-S 4+0. Pastikan penghantar grounding (PE) juga dirancang dengan baik.

5. Pasang fuse (sekering) upstream sebelum arrester sebagai proteksi tambahan (back-up fuse) agar sistem terlindungi jika terjadi overload atau kesalahan. Petunjuk menyebutkan bahwa fuse upstream tak boleh lebih besar dari nilai maksimum yang diperbolehkan. TSL Pro+1

6. Setelah pemasangan dan power on, periksa indikator visual. Jika ada sistem alarm remote atau indikator berubah warna, segera ganti atau periksa unit.

7. Lakukan pemeriksaan rutin, terutama setelah kejadian petir atau gangguan besar, untuk memastikan arrester masih aktif dan dalam kondisi baik.

Tips Tambahan:

• Pastikan jalur antara arrester ke grounding memiliki impedansi rendah dan pendek agar lonjakan dapat dialihkan secara cepat.

• Gunakan kabel yang sesuai ukuran minimal yang direkomendasikan oleh produsen agar tidak menjadi titik lemah proteksi.

• Simpan dokumentasi pemasangan dan hasil inspeksi sebagai bukti kondisi proteksi listrik Anda.

• Koordinasikan proteksi ini dengan sistem proteksi lainnya seperti proteksi petir eksternal, grounding & bonding, UPS, dan maintenance sistem distribusi listrik secara menyeluruh.

5. Manfaat Nyata dan Keunggulan TS-385B50RM/4

Dengan menggunakan TS-385B50RM/4 pada instalasi PLN tiga fase, Anda akan memperoleh manfaat dan keunggulan berikut:

• Proteksi maksimal terhadap lonjakan besar: Dengan arus impuls hingga 50 kA dan 200 kA untuk Imax, perangkat ini mampu menghadapi lonjakan ekstrem yang mungkin timbul dari sambaran petir langsung atau gangguan besar.

• Respon sangat cepat: Respon ≤ 25ns artinya lonjakan hampir seketika ditangani, jauh sebelum peralatan downstream terpengaruh.

• Tegangan residual rendah: Dengan Up ≤ 1.8 kV, tegangan yang diteruskan ke sistem bawah akan jauh lebih rendah dibanding tanpa proteksi yang bisa mencapai tegangan lebih tinggi dan merusak peralatan.

• Didesain untuk instalasi 3 fase PN/S (TN-S): Cocok untuk sistem PLN 3 fase industri, panel besar, switchboard utama.

• Standar internasional dan kualitas tinggi: Produk ini memenuhi IEC 61643-11 dan GB 18802.11 sehingga kualitas dan keandalan cukup terjamin.

• Perawatan mudah dan indikasi visual: Memudahkan pemantauan kondisi operasional arrester, memastikan proteksi tetap aktif.

• Mencegah downtime dan kerusakan mahal: Dengan proteksi yang tepat, risiko kerusakan pada mesin, sistem kontrol, dan elektronik sensitif dapat berkurang secara signifikan.

Dengan manfaat-manfaat tersebut, penggunaan TS-385B50RM/4 bukan sekadar pilihan tambahan, melainkan komponen proteksi yang sebaiknya menjadi bagian dari instalasi listrik tiga fase modern.

6. Faktor SEO: Kenapa Topik Ini Layak untuk Digali

Dalam konteks optimisasi mesin pencari (SEO), artikel ini dibuat untuk menjangkau pembaca yang mencari kata kunci seperti: “arrester power PLN 3 phase”, “TS-385B50RM/4”, “type 1 lightning current arrester 3 phase”, “proteksi lonjakan listrik instalasi industri” dan lainnya. Dengan membahas secara menyeluruh pengertian arrester, spesifikasi TS-385B50RM/4, alasan penggunaannya dalam sistem PLN 3 phase, langkah instalasi, dan manfaat nyata — maka artikel ini memiliki peluang bagus untuk muncul pada hasil pencarian terkait proteksi sistem listrik dan proteksi petir industri.

Untuk menjaga kepadatan kata kunci (keyword density) sekitar 2-3 % seperti disarankan, frasa seperti “TS-385B50RM/4”, “arrester type 1”, “PLN 3 phase”, “surge protection”, “lonjakan tegangan”, “instalasi listrik industri” telah disisipkan dengan seimbang di seluruh teks.

7. Kesimpulan

Sebagai kesimpulan: bila Anda mengelola instalasi listrik tiga fase dari PLN — baik untuk industri, gedung komersial, atau fasilitas kritis — maka memasang perangkat TS-385B50RM/4 Type 1 Lightning Current Arrester adalah langkah proteksi yang sangat disarankan. Dengan spesifikasi ekstrem, respon cepat, dan desain yang tepat untuk sistem 3 fase, perangkat ini akan meningkatkan keamanan dan keandalan sistem listrik Anda secara signifikan.

Jangan menunggu hingga lonjakan tegangan besar atau kerusakan peralatan terjadi. Investasi kecil di awal dengan proteksi seperti ini bisa menyelamatkan Anda dari kerugian besar dan downtime yang tidak diinginkan.

📞 Panggilan untuk Tindakan (CTA)
Untuk pemesanan atau konsultasi pemasangan perangkat TS-385B50RM/4 dan pilihan proteksi lainnya, silakan hubungi kami via WhatsApp di nomer 0813-3006-6767. Tim teknis kami siap membantu Anda memilih arrester yang tepat dan memastikan pemasangan yang aman sesuai standar. Hubungi sekarang!

💬 Ingin sistem listrik Anda terlindungi maksimal dari lonjakan tegangan dan sambaran petir? Hubungi kami sekarang melalui WhatsApp di 0813-3006-6767 untuk konsultasi dan pemesanan Arester Power PLN 3 Phase Level 1 TS-385B50RM/4.

🔍 FAQ Seputar Arester Power PLN 3 Phase Level 1 TS-385B50RM/4

1. Apa fungsi utama Arester Power PLN 3 Phase Level 1 TS-385B50RM/4?

Arester Power PLN 3 Phase Level 1 TS-385B50RM/4 berfungsi melindungi sistem listrik dari sambaran petir langsung dan lonjakan tegangan besar. Arrester ini termasuk kategori Type 1 (Level 1) yang dipasang di titik masuk utama listrik PLN (PHB) untuk menahan arus petir hingga 50kA agar tidak merusak peralatan di dalam sistem.

2. Apa perbedaan antara arrester Level 1 dan Level 2?

• Level 1 (Type 1): Dipasang di titik masuk utama sistem listrik, berfungsi menahan sambaran petir langsung (arus 10/350 µs).

• Level 2 (Type 2): Dipasang di panel distribusi dalam gedung untuk menahan lonjakan kecil dari switching atau induksi petir tidak langsung.
  Jadi, TS-385B50RM/4 adalah perlindungan tahap pertama yang wajib dipasang sebelum arrester Level 2.

3. Apakah TS-385B50RM/4 cocok untuk sistem listrik PLN 3 phase di industri?

Ya, sangat cocok. Produk ini dirancang khusus untuk sistem tiga fase 380–415V pada instalasi industri, gedung komersial, rumah sakit, dan pabrik besar. Dengan kemampuan arus impuls hingga 50kA per fase, arrester ini melindungi seluruh jaringan dari gangguan petir dan lonjakan besar dari jaringan PLN.

4. Bagaimana cara kerja arrester Type 1 ini?

Saat terjadi lonjakan tegangan tinggi akibat sambaran petir, TS-385B50RM/4 langsung bereaksi dalam waktu ≤25 nanodetik untuk mengalihkan arus berlebih ke sistem grounding. Setelah lonjakan reda, arrester kembali ke kondisi normal tanpa mengganggu pasokan listrik utama.

5. Apa yang terjadi jika sistem listrik tidak menggunakan arrester?

Tanpa arrester, lonjakan arus dari petir atau gangguan jaringan bisa masuk ke sistem kelistrikan. Dampaknya:

• Kerusakan komponen elektronik, PLC, dan inverter

• Gangguan sistem kontrol dan komunikasi

• Downtime mesin industri

• Potensi kebakaran akibat overvoltage
  Dengan kata lain, tidak memasang arrester bisa menyebabkan kerugian besar secara finansial dan operasional.

6. Di mana posisi terbaik untuk memasang Arester Power PLN 3 Phase Level 1 TS-385B50RM/4?

Posisi terbaik adalah di panel utama (PHB), tepat setelah incoming line dari PLN. Tujuannya agar arus lonjakan dari luar langsung ditangani sebelum mencapai beban di dalam gedung. Pastikan juga sistem grounding dalam kondisi baik agar arrester dapat bekerja optimal.

7. Apakah Arester Power PLN 3 Phase Level 1 TS-385B50RM/4 mudah dipasang?

Ya, pemasangan relatif mudah bagi teknisi listrik profesional. Unit ini dilengkapi sistem DIN rail 35mm, konektor jelas (L1, L2, L3, N), dan petunjuk teknis yang lengkap. Namun, instalasi tetap disarankan dilakukan oleh teknisi berpengalaman untuk menjamin keamanan dan performa maksimal.

8. Bagaimana mengetahui apakah arrester masih berfungsi dengan baik?

TS-385B50RM/4 memiliki indikator visual yang menunjukkan kondisi operasionalnya:

• Hijau = Berfungsi normal

• Merah = Perlu diganti
  Beberapa versi juga dilengkapi terminal remote alarm untuk memantau kondisi arrester dari panel kontrol.

9. Berapa lama umur pakai arrester ini?

Umur pakai tergantung frekuensi sambaran petir dan kondisi lingkungan. Dengan grounding baik dan pemeliharaan rutin, arrester dapat bertahan hingga beberapa tahun tanpa penggantian. Namun, jika indikator berubah warna merah, modul harus segera diganti agar proteksi tetap aktif.

10. Apakah Arester Power PLN 3 Phase Level 1 TS-385B50RM/4 sudah sesuai standar internasional?

Ya, produk ini telah memenuhi standar IEC 61643-11 dan GB 18802.11, yang merupakan standar global untuk Lightning Current Arrester (Type 1). Hal ini menjamin performa, keamanan, dan keandalannya dalam menghadapi sambaran petir langsung.

11. Bisakah arrester ini digunakan bersama UPS atau genset?

Tentu saja bisa. TS-385B50RM/4 dapat diintegrasikan dengan sistem UPS, genset, inverter, dan solar panel tanpa masalah. Justru kombinasi ini sangat direkomendasikan agar sistem daya cadangan Anda juga terlindungi dari lonjakan tegangan.

12. Bagaimana perawatan rutin yang disarankan?

• Lakukan inspeksi visual setiap 6 bulan sekali.

• Pastikan grounding memiliki tahanan rendah (<5 Ohm).

• Periksa koneksi kabel dan baut agar tidak longgar.

• Ganti modul jika indikator berubah merah.
  Perawatan sederhana ini menjaga efektivitas proteksi selama bertahun-tahun.

13. Apa keunggulan utama TS-385B50RM/4 dibanding produk lain?

• Mampu menahan arus sambaran petir hingga 50kA per fase

• Respon super cepat (≤25 ns)

• Tegangan proteksi rendah ≤1.8 kV

• Desain modular & mudah diganti

• Tahan suhu ekstrem –40°C hingga +80°C

• Memiliki sertifikasi internasional dan keandalan tinggi

14. Apakah Arester Power PLN 3 Phase Level 1 TS-385B50RM/4 cocok untuk rumah besar atau villa?

Ya, terutama jika rumah Anda menggunakan daya PLN tiga fase (>10.000 VA) atau berada di daerah rawan petir. Dengan arrester Level 1 ini, Anda bisa melindungi seluruh perangkat elektronik seperti AC, kulkas, CCTV, komputer, dan sistem smart home.

15. Di mana saya bisa membeli Arester Power PLN 3 Phase Level 1 TS-385B50RM/4?

Anda bisa mendapatkannya melalui distributor resmi alat listrik dan proteksi petir, atau langsung menghubungi kami untuk konsultasi teknis dan pemesanan resmi.
